Der Hochspannungs-Leistungsschalter Usune LW36-110 für Umspannwerke ist ein unabhängig entwickeltes Kernstromgerät und hergestellt von Zhejiang Usune Electric Co., Ltd., einem führenden Hersteller von Hochspannungsschaltanlagen in China Industrie. Diese dreiphasige 50-Hz-Hochspannungsschaltanlage für den Außenbereich wird hauptsächlich zur Steuerung und zum Schutz von verwendet 110-kV-Stromübertragungs- und -transformationssysteme und können auch als Kontaktleistungsschalter und in verwendet werden Anwendungen, die Schaltanlagen erfordern. Die Produkte werden in Usunes professioneller Fabrik hergestellt und integrieren Forschung und Entwicklung, Produktion und Tests stellen sicher, dass jedes Produkt strenge Qualitätsstandards erfüllt, bevor es das Werk verlässt.
Um die Zuverlässigkeit und Kompatibilität des Produkts zu gewährleisten, ist der Hochspannungs-Leistungsschalter Usune LW36-110 für Das Umspannwerk entspricht vollständig der Norm GB1984-2003 „AC-Hochspannungs-Leistungsschalter“ und erfüllt die Anforderungen von Norm der Internationalen Elektrotechnischen Kommission (IEC) IEC62271-100:2001 „Hochspannungsschaltgeräte und -steuergeräte“. - Teil 100: Hochspannungs-Leistungsschalter“. Als professioneller Lieferant hat Usune ein strenges Qualitätssystem durchlaufen Zertifizierung, und seine Fabrik ist mit fortschrittlichen Produktions- und Testgeräten ausgestattet, um sicherzustellen, dass die Die Leistung jedes Produkts entspricht oder übertrifft die Industriestandards.
Es nutzt ein einzigartiges Lichtbogenlöschprinzip „Wärmeausdehnung + Hilfslichtbogen“ und zeichnet sich durch eine hervorragende Bruchleistung aus Leistung, kurze Lichtbogenzeit, lange elektrische Lebensdauer und geringes Betriebsgeräusch, wodurch die Sicherheit der Stromversorgung effektiv gewährleistet wird Netzbetrieb.
Verwendet SF6-Gas mit hervorragenden Isolier- und Lichtbogenlöscheigenschaften als Isolier- und Lichtbogenlöschmittel Medium, das keine Verbrennungs- oder Explosionsgefahr birgt und daher für dicht besiedelte Gebiete und verschiedene Zwecke geeignet ist komplexe Umspannwerksumgebungen.
Ausgestattet mit einem Federantriebsmechanismus vom Typ CTB-1, der sich durch eine einfache und kompakte Struktur und einen stabilen Betrieb auszeichnet. Hohe Sicherheit und Zuverlässigkeit sowie reduzierte Wartungs- und Ausfallhäufigkeit.
Kann in rauen Umgebungen stabil arbeiten und dabei verschiedene Umweltindikatoren strikt einhalten Langfristiger stabiler Betrieb in verschiedenen Regionen.
1. Nennspannung: 110 kV; Nennfrequenz: 50 Hz; Nennstrom: 3150A
2. Nennkurzschluss-Ausschaltstrom: 40 kA; Nenn-Kurzschlussstrom (Spitze): 100 kA
3. Bewerteter SF6-Gasdruck (20℃): 0,5 MPa; Jährliche Leckagerate: ≤0,5 %
4. Mechanische Lebensdauer: 6000 Zyklen; Öffnungszeit: ≤60 ms; Schließzeit: ≤145 ms
5. Umgebungstemperaturbereich: -30℃~+40℃; Höhe: ≤3000m

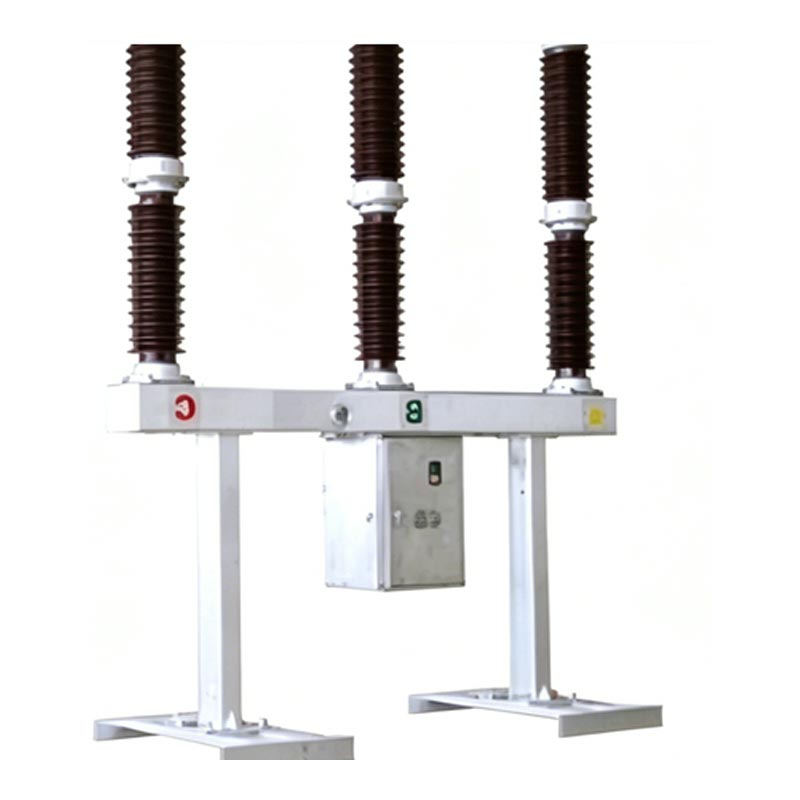

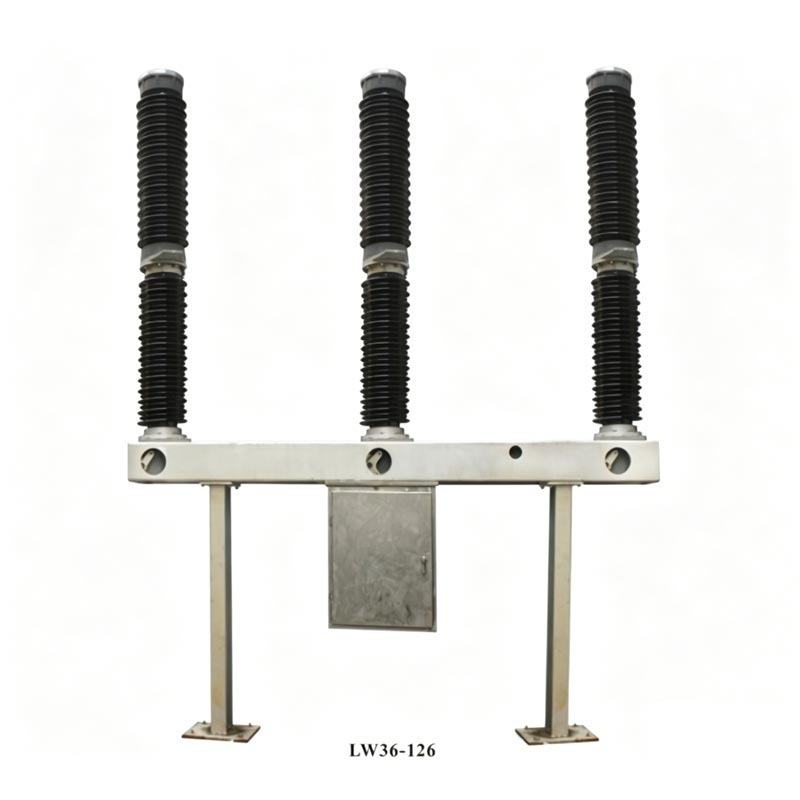

Der Hochspannungs-Leistungsschalter für Umspannwerke verfügt über eine integrierte selbsterregte Lichtbogenlöschkammer Struktur, wobei jede Phase ein Single-Pillar-Single-Break (POLE) ist. Jeder Leistungsschalter besteht aus drei Phasen, auf dem gleichen Rahmen installiert, durch einen Federmechanismus betätigt, mit drei mechanisch verbundenen Phasen. Die Spitze des Das Produkt verfügt über eine Lichtbogenlöschkammer aus Porzellan, der Mittelteil enthält ein Stützporzellan Buchse und Rahmen, und der Mechanismuskasten befindet sich in der Mitte und ist unterhalb des Rahmens aufgehängt. Es beherbergt die interner Federantrieb und elektrische Steuerkomponenten. Die Ausgangszugstange des Mechanismus ist mit der verbunden Pleuelstange und Dreharm. Der SF6-Gasdichteregler ist an der Vorderseite des Rahmens installiert an beiden Enden durch Stützen abgestützt.
Der Systemstrom fließt durch die Klemmen, die Stützstange des stationären Kontakts, den stationären Hauptkontakt und den beweglichen Hauptkontakt Kontakt, Zylinder, Zwischenkontakt und Zwischenflansch, bildet dann einen Stromkreis mit dem System durch Terminals.
Unter der Wirkung des Aktuators zieht der Betätigungsarm die isolierende Zugstange, die Kolbenstange, den Zylinder und den beweglichen Bogen Kontakt, und Düse nach unten zusammen. Ein Lichtbogen entsteht, wenn sich die beweglichen und feststehenden Kontakte trennen. Wann Das bewegliche Kontaktsystem bewegt sich nach unten in eine bestimmte Position, die Düse öffnet sich und komprimiertes SF6-Gas in der Der Zylinder wird durch die Düse in den Lichtbogenbereich geblasen. Der Lichtbogen erlischt, wenn der Strom den Nulldurchgang durchläuft.
Unter der Wirkung des Aktuators zieht der Betätigungsarm den beweglichen Kontakt, der mit der isolierten Stange verbunden ist, nach oben in die Schließposition. Gleichzeitig gelangt SF6-Gas in die Flasche und bereitet so den nächsten Öffnungsvorgang vor.
Bestehend aus einem SF6-Dichtemesser (Manometer und Dichteregler integriert), Gasversorgungsventil, dreiphasig Ventile und SF6-Gasleitung. Es verfügt über Temperaturkompensation, Alarm und Verriegelungsdruckschutz sorgen für einen stabilen SF6-Gasdruck.
Es befindet sich im Mechanismusgehäuse und umfasst Schlüsselkomponenten wie Betriebsschalter, automatische Schalter, Auslöseschalter, Relais, Klemmen, Schließspulen, Motoren und Heizungen. Es ermöglicht Schaltersteuerung, Anti-Pump-Funktion, Federenergiespeicher, SF6-Gasdruckschutz, Heizung und Beleuchtungsfunktionen.

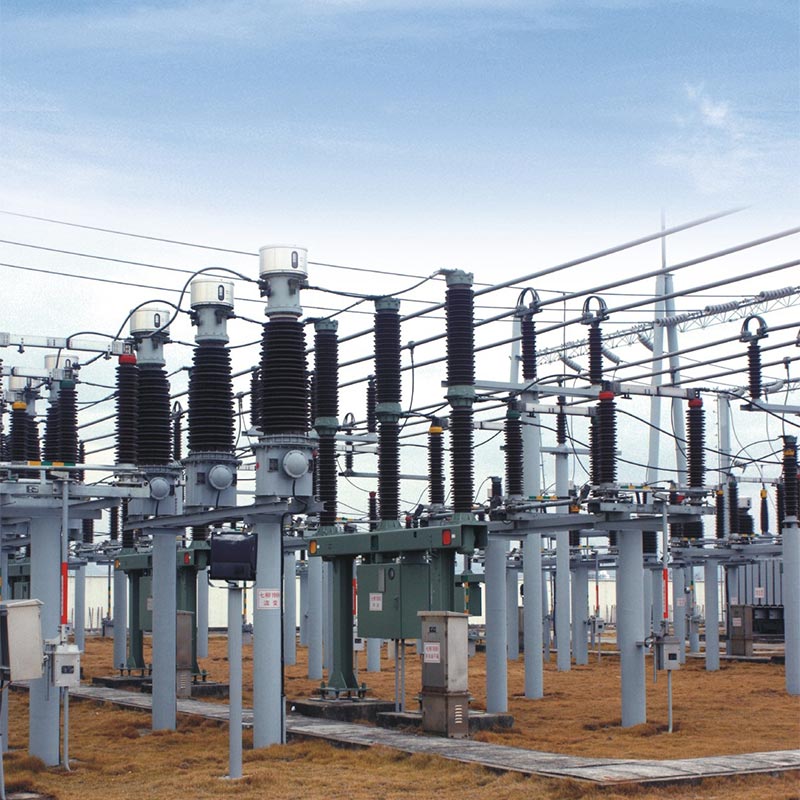

Um die Zuverlässigkeit und Praktikabilität des Hochspannungs-Leistungsschalters Usune LW36-110 für Umspannwerke zu überprüfen, Dieses Produkt wurde erfolgreich bei einem 110-kV-Umspannwerkprojekt in einem wichtigen Industriepark in Ostchina eingesetzt. Als Usune, ein vertrauenswürdiger Lieferant, stellte für dieses Projekt zwölf LW36-110-Leistungsschalter zur Verfügung, die stabil funktionierten seit über drei Jahren.
Dieses Umspannwerk versorgt mehr als 50 große und mittlere Unternehmen im Industriepark mit Strom. erfordern eine extrem hohe Stabilität und Sicherheit. In den frühen Phasen des Projekts wird der Kunde umfassend betreut verglich mehrere chinesische Hersteller und entschied sich schließlich aufgrund ihrer Überlegenheit für die LW36-110-Leistungsschalter von Usune technische Leistung, strenge Qualitätskontrolle und umfassender Kundendienst. Während des Betriebs wird die Die Produkte hielten extremen Wetterbedingungen wie hohen Temperaturen, starkem Regen und niedrigen Temperaturen erfolgreich stand Temperaturen ohne aufgezeichnete Störungen. Die SF6-Gasleckrate lag weit unter der Normanforderung (≤0,5 %), der mechanische Betrieb verlief reibungslos und die Öffnungs- und Schließzeiten waren stabil, wodurch der Tresor effektiv gewährleistet wurde und stabilen Betrieb des Stromnetzes des Parks. Dies erntete großes Lob vom Kunden und Usune wurde zum Gewinner designierter Energieausrüstungslieferant für die nachfolgenden Erweiterungsprojekte des Parks.
A1: Das Produkt hat eine mechanische Lebensdauer von 6000 Zyklen und ist bei normalem Gebrauch und regelmäßiger Wartung ununterbrochen Die Betriebsdauer kann bis zu 12 Jahre betragen. Zu den wichtigsten Wartungspunkten gehören: wöchentliche Routineinspektionen (Überprüfung des Isolators). Integrität, SF6-Gasdruck und Betriebsstatus); Jährliche Überholungen alle 3 Jahre (Isolatoren reinigen, überprüfen Befestigungselemente, Messung des Hauptstromkreiswiderstands und des SF6-Gasfeuchtigkeitsgehalts); Im Rahmen der Verordnung sind größere Überholungen erforderlich Folgende Bedingungen: 12 Jahre Dauerbetrieb, 2000 Nennstromunterbrechungen, 20 Volllastunterbrechungen (40kA) Unterbrechungen oder 6000 mechanische Betätigungen. Usune bietet professionelle Wartungsanleitungen und Ersatzteile Versorgung, um einen langfristig stabilen Betrieb des Produkts zu gewährleisten.
A2: Ja, dieses Produkt hat eine starke Anpassungsfähigkeit an die Umwelt und kann in großen Höhen und bei extremer Kälte verwendet werden Regionen. Der Umgebungstemperaturbereich beträgt -30℃ bis +40℃, mit einer maximal anpassbaren Höhe von ≤3000m. Es kann Hält einem Winddruck von 700 Pa und einer Vereisung von 10 mm stand und seine seismische Festigkeit erfüllt die Anforderungen der Horizontalen Beschleunigung ≤0,3g und Vertikalbeschleunigung ≤0,15g. Es ist auch für Gebiete mit täglichem Durchschnittsrelativ geeignet Luftfeuchtigkeit ≤95 % und monatliche durchschnittliche relative Luftfeuchtigkeit ≤90 % (25℃) und kann in Umgebungen verwendet werden, die frei von brennbaren, explosive, chemisch korrosive und starke Vibrationsbedingungen, die die Umweltanforderungen vollständig erfüllen die meisten Umspannwerksprojekte in China und sogar weltweit.
Zhejiang Usune Electric Co., Ltd. ist ein professioneller Hersteller und Lieferant von Hochspannungsschaltanlagen in China, mit Schwerpunkt auf Forschung, Entwicklung, Produktion, Vertrieb und Kundendienst von Hochspannungsschaltkreisen Leistungsschalter, Schalter und andere Energiegeräte. Die Fabrik des Unternehmens befindet sich in der Provinz Zhejiang, China. auf einer Fläche von über 10.000 Quadratmetern, ausgestattet mit fortschrittlichen Produktionslinien, Prüfgeräten und a professionelles Forschungs- und Entwicklungsteam.
Usune hält an der Philosophie „Quality First, Customer Supreme“ fest und führt ein Qualitätskontrollsystem strikt ein während des Produktionsprozesses. Alle Produkte werden strengen Tests unterzogen, bevor sie das Werk verlassen. Als Vertrauensperson Als Zulieferer hat Usune hochwertige Energieausrüstung für Hunderte von Umspannwerksprojekten im In- und Ausland geliefert international und gewann breite Kundenanerkennung für seine zuverlässige Produktqualität und umfassende Kundendienst.
