Hochspannungs-SF6-Leistungsschalter

Zhejiang Usune Electric Co., Ltd., ein professioneller Hersteller von Hochspannungs-Elektrogeräten in China, wurde gegründet der LW36-110 Hochspannungs-SF6-Leistungsschalter. Bei diesem Produkt handelt es sich um eine dreiphasige AC 50Hz-Hochspannungsschaltanlage für den Außenbereich Geeignet für die Steuerung und den Schutz von 110-kV-Energieübertragungs- und -transformationssystemen. Es kann auch als verwendet werden Verbindung von Leistungsschalter und Schaltgerät.

Der Hochspannungs-Sf6-Leistungsschalter verwendet ein einzigartiges Lichtbogenlöschprinzip „Wärmeausdehnung + unterstütztes Blasen“. ausgestattet mit einem Federantriebsmechanismus vom Typ CTB-1, der nationalen und internationalen Standards entspricht, und Es verfügt über eine hervorragende Lichtbogenlöschleistung, hohe Sicherheit und stabile Betriebseigenschaften. Als zuverlässig Als Lieferant ist Usune bestrebt, qualitativ hochwertige und langlebige Hochspannungsschaltanlagen bereitzustellen. Seine LW36-110 SF6-Schaltung Leistungsschalter werden häufig in Schlüsselprojekten wie Stromnetzen und Industrieparks eingesetzt und sorgen für eine zuverlässige Stromversorgung für den Infrastrukturbau.

Kernvorteile

1. Fortschrittliche Lichtbogenlöschtechnologie

Es nutzt ein einzigartiges Lichtbogenlöschprinzip „Wärmeausdehnung + unterstütztes Blasen“ und verfügt über einen kurzen Lichtbogen Löschzeit, lange elektrische Lebensdauer und geringes Betriebsgeräusch, wodurch die Stabilität der Stromversorgung effektiv verbessert wird.

2. Hohe Sicherheitsleistung

Durch die Verwendung von SF6-Gas als Isolier- und Lichtbogenlöschmedium bietet es eine hervorragende Isolierung und Lichtbogenlöschung Leistung, eliminiert das Risiko von Verbrennungen und Explosionen und eignet sich daher für dicht besiedelte Gebiete.

3. Stabiler Betriebsmechanismus

Ausgestattet mit einem Federantriebsmechanismus vom Typ CTB-1 zeichnet es sich durch eine einfache und kompakte Struktur aus, die sicher und zuverlässig ist Betrieb und starke Anti-Interferenz-Fähigkeiten.

4. Einhaltung internationaler Standards

Vollständig konform mit GB1984-2003 „AC-Hochspannungs-Leistungsschalter“ und IEC62271-100, 2001 „Hochspannungs-Schaltgeräte“. und Schaltgeräte – Teil 100: Hochspannungs-Leistungsschalter“, die den technischen Anforderungen der globalen Energieversorgung entsprechen Projekte.

Anwendbare Umgebungsbedingungen

Der Hochspannungs-Sf6-Leistungsschalter ist für den Einsatz im Freien konzipiert und bietet eine hohe Anpassungsfähigkeit an die Umwelt Eignung für verschiedene raue Einsatzbedingungen:

1. Umgebungstemperatur: -30℃ ~ +40℃
2. Höhe: ≤3000m
3. Relative Luftfeuchtigkeit: Tagesdurchschnitt ≤95 %, Monatsdurchschnitt ≤90 % (bei 25℃)
4. Winddruck ≤700Pa; Glasurdicke ≤10 mm
5. Seismische Intensität: Horizontale Beschleunigung ≤0,3 g, vertikale Beschleunigung ≤0,15 g
6. Keine brennbaren, explosiven, chemisch korrosiven oder stark vibrierenden Umgebungen

Produktstruktur und Funktionsprinzip

1. Gesamtstruktur

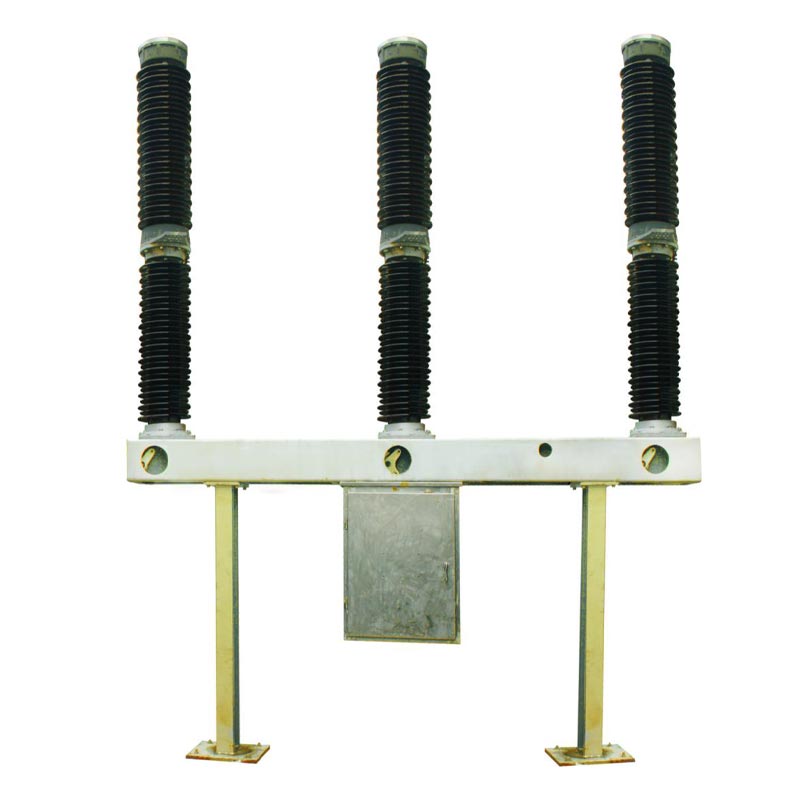

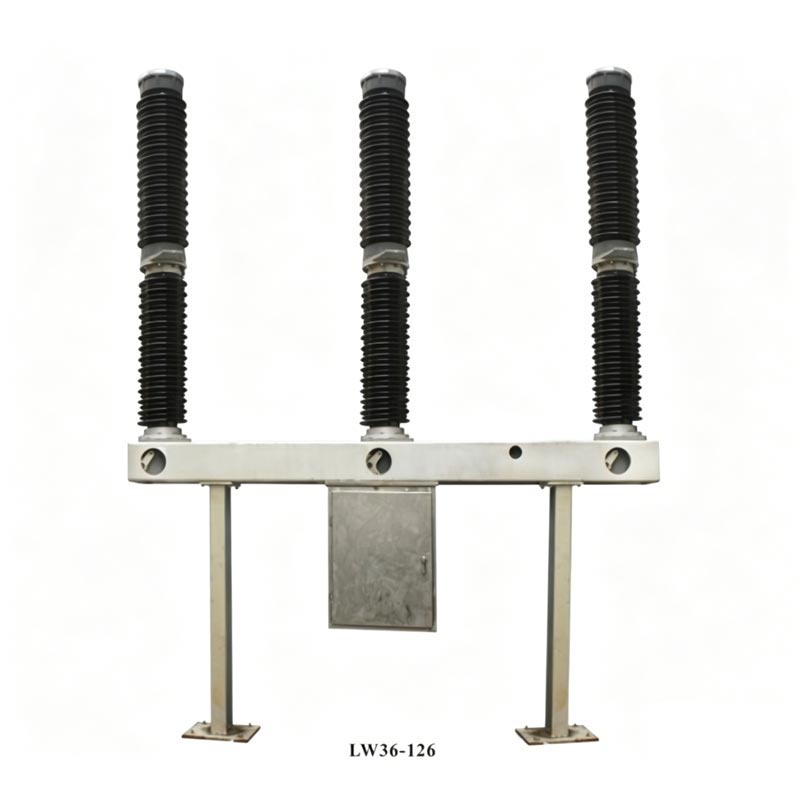

Der Hochspannungs-Sf6-Leistungsschalter verfügt über eine integrierte selbstverlöschende Lichtbogenlöschstruktur. Jede Phase ist ein Single-Säulen-Single-Break (POLE). Jeder Leistungsschalter besteht aus drei Phasen, die auf demselben Rahmen installiert sind. und wird durch einen Federmechanismus betrieben, wobei die drei Phasen mechanisch verbunden sind. Auf der Oberseite des Produkts befindet sich ein Lichtbogenlöschkammer-Porzellanbuchse, der Mittelteil enthält eine Stützporzellanbuchse und einen Rahmen, und Der Mechanismuskasten ist unter der Mitte des Rahmens aufgehängt und beherbergt einen federbetriebenen Mechanismus und elektrische Geräte Steuerungskomponenten. An der Vorderseite des Rahmens ist ein SF6-Gasdichteregler installiert, der an beiden abgestützt ist endet durch Stützen.

2 Schlüsselkomponenten und Funktionen

- Lichtbogenlöscheinheit: Verwendet eine selbstverstärkende Lichtbogenlöschstruktur. Wenn der Leistungsschalter auslöst, wird der Die thermische Hochdruckausdehnung im Zylinder löscht den Lichtbogen und sorgt so für eine schnelle und effektive Löschung löschend.
- Stützisolationsgerät: Unterstützt den Isolator der Lichtbogenlöschkammer und sorgt für Isolierung zur Erde unter Spannung stehende Komponenten; Die Isolierstange verbindet den Betätigungsarm und die Anschlagstange und gewährleistet so die Isolationssicherheit.
- Adsorptionsmittel: Es ist in der oberen Endabdeckung der Lichtbogenlöschkammer installiert und hält SF6-Gas trocken und absorbiert es Zersetzungsgase, die durch Lichtbogenzersetzung entstehen. Es muss während der Wartung ausgetauscht werden.
- Struktur zur Leckageverhinderung: Nutzt eine Kombination aus statischer Abdichtung (O-Ring + Dichtmittel) und dynamischer Abdichtung (Federkompressionsdichtung), wodurch eine jährliche SF6-Gasleckagerate von ≤0,5 % erreicht wird. - Federmechanismus: Aktiviert Öffnungs-, Schließ- und Wiedereinschaltvorgänge mit schneller Aktionsgeschwindigkeit (Schließzeit ≤145 ms, Öffnungszeit ≤60 ms), stabil Leistung und unterstützt die manuelle und elektrische Energiespeicherung.

3. Funktionsprinzip

- Schließstellung: Systemstrom fließt über Klemmen, feststehende Kontakthaltestange, feststehender Hauptkontakt, Hauptkontakt, Zylinder, Zwischenkontakt und Zwischenflansch bewegen sich und bilden einen Stromkreis durch den Terminals.
- Öffnungsvorgang: Unter der Wirkung des Betätigungsmechanismus zieht der Betätigungsarm die Isolierstange und den Kolben Stab, Zylinder, beweglicher Lichtbogenkontakt und Düse nach unten; Bei beweglichen und feststehenden Kontakten entsteht ein Lichtbogen getrennt. Nachdem sich das bewegliche Kontaktsystem in eine bestimmte Position bewegt hat, öffnet sich die Düse und komprimiert SF6-Gas Blasen Sie den Lichtbogen weg und löschen Sie ihn, wenn der Strom den Nulldurchgang durchläuft.
- Schließvorgang: Der Antriebsmechanismus fährt den beweglichen Kontakt nach oben in die Schließposition, während SF6 Gas gelangt in den Zylinder und bereitet sich auf die nächste Öffnung vor.

Wichtige technische Parameter

Der Leistungsschalter Usune LW36-110 SF6 zeichnet sich durch eine hervorragende technische Leistung aus, wobei die wichtigsten Parameter den hohen Anforderungen entsprechen Standards von 110-kV-Stromversorgungssystemen und gewährleisten einen stabilen und effizienten Betrieb.

Projektreferenz

Cas-Space-Raketenstartprojekt

Testbericht

Praktischer Anwendungsfall

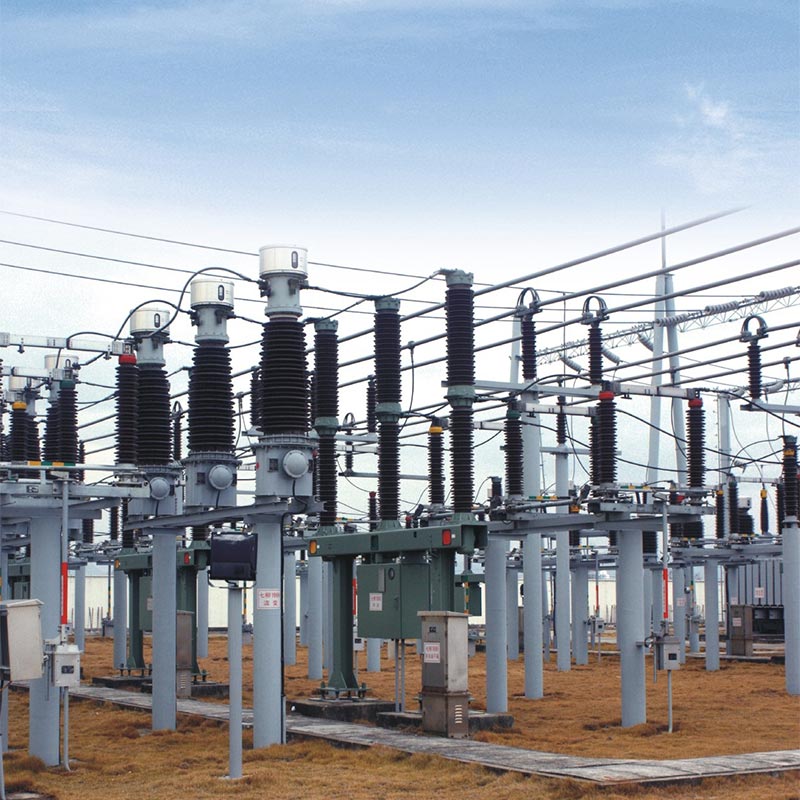

Fallstudie: 110-kV-Stromnetz-Upgrade-Projekt in Nordchina

Projekthintergrund: Ein 110-kV-Stromnetz in Nordchina musste seine veraltete Schaltanlage aufrüsten, um die Leistung zu verbessern Versorgungsstabilität und -sicherheit auch in rauen Umgebungen wie niedrigen Wintertemperaturen (-25℃) und starkem Wind Druck.

Produktanwendung: Für das Projekt wurden 20 Usune LW36-110 SF6-Leistungsschalter ausgewählt. Ihre Anpassungsfähigkeit an niedrige Temperaturen (-30℃~+40℃) und eine hervorragende Lichtbogenlöschleistung lösten effektiv das Problem des instabilen Betriebs von Alterungsgeräte bei niedrigen Temperaturen.

Anwendungsergebnisse: Seit der Inbetriebnahme im Jahr 2022 läuft die Anlage vier Jahre lang stabil ohne Lichtbogenlöschfehler, Gasaustritt oder andere Fehler. Die jährliche Zuverlässigkeitsrate der Stromversorgung ist um gestiegen 0,8 % und stellt so effektiv eine normale Stromversorgung für Anwohner und Industrieunternehmen in der Region sicher.

FAQ

F1: Wie hoch ist die Lebensdauer des Hochspannungs-SF6-Leistungsschalters Usune LW36-110 und was ist die Wartung? im Betrieb erforderlich?

A1: Das Produkt hat eine mechanische Lebensdauer von 6000 Zyklen und eine kontinuierliche Betriebslebensdauer von bis zu 12 Jahren im Normalzustand Wartung. Die routinemäßige Wartung umfasst wöchentliche Sichtprüfungen (Intaktheit des Isolators, SF6-Gasdruck usw.). und jährliche Wartung alle 3 Jahre (Isolatorreinigung, Messung des Hauptstromkreiswiderstands usw.). Ein Hauptfach Eine Überholung ist erforderlich, wenn die Wartungsbedingungen erfüllt sind (z. B. 12 Jahre Dauerbetrieb, 2000 Nennstrom). Unterbrechungen usw.). Der Hersteller Usune sorgt mit professioneller Wartungsberatung und Ersatzteilversorgung dafür langfristig stabiler Betrieb der Geräte.

F2: Was ist zu tun, wenn im Leistungsschalter ein SF6-Gasleck auftritt, und bestehen Sicherheitsrisiken?

A2: Dieses Produkt verfügt über eine doppelte auslaufsichere Struktur (statische Dichtung + dynamische Dichtung) mit einer jährlichen Leckagerate ≤0,5 %, weit unter dem nationalen Standard. Wenn ein Leck festgestellt wird, kann die Leckstelle mithilfe eines SF6-Gaslecks lokalisiert werden Detektor. Nach einer Stromunterbrechung kann das Dichtmittel oder der O-Ring ausgetauscht werden. SF6-Gas ist ungiftig und nicht brennbar, aber Eine übermäßige Leckage kann die Isolierung und die Lichtbogenlöschleistung von Geräten beeinträchtigen. Das Produkt ist ausgestattet mit einem SF6-Gasdichteregler; Es gibt einen Alarm, wenn der Druck unter dem Alarmwert (0,45 ± 0,03 MPa) liegt, und sperrt Betrieb, wenn der Druck unter dem Sperrdruck (0,40 ± 0,03 MPa) liegt, wodurch Sicherheitsrisiken vermieden werden.
