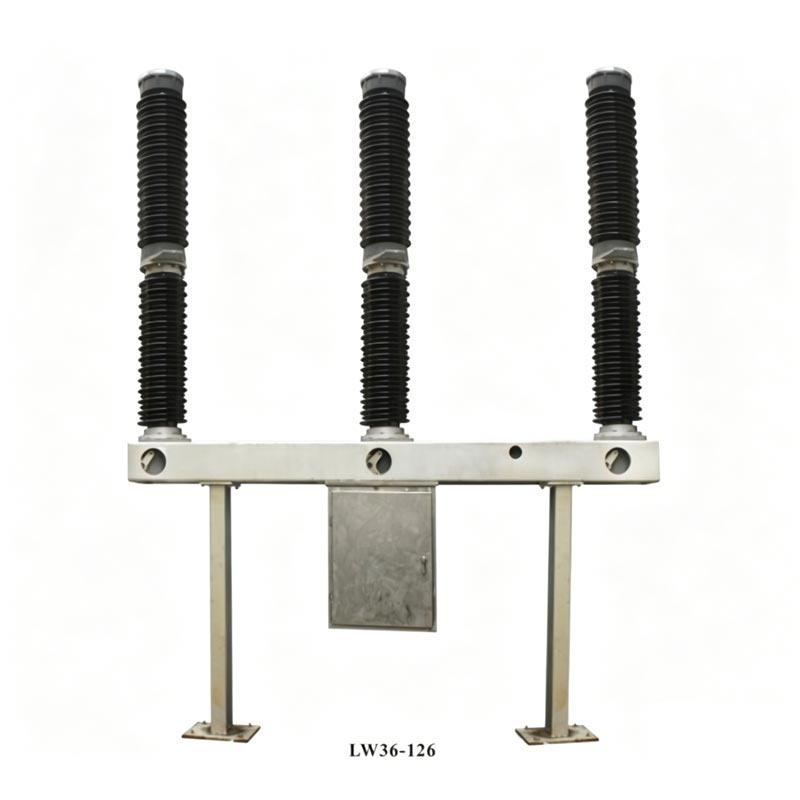

Schwefelhexafluorid-Leistungsschalter 126 kV

Der Schwefelhexafluorid-Leistungsschalter 126 kV Usune LW36-110 ist ein Kerngerät für die Steuerung und den Schutz von 110-kV-Übertragungs- und Transformationssysteme und können auch als Kuppelschalter und Schaltgeräte verwendet werden Gruppe. Das Produkt verfügt über eine integrierte, selbsterregte Lichtbogenlöschstruktur, wobei jede Phase als Einzelträger fungiert. Einheit mit Einzelunterbrechung. Alle drei Phasen sind auf dem gleichen Rahmen montiert, die mechanische Verbindung erfolgt über eine Feder Betriebsmechanismus. Auf der Oberseite des Produkts befindet sich die Porzellanbuchse der Lichtbogenlöschkammer, im Mittelteil enthält die tragende Porzellanbuchse und den Rahmen sowie den Mechanismuskasten, der die elektrischen Steuerkomponenten enthält unter dem Rahmen aufgehängt, was zu einer kompakten Struktur und bequemen Bedienung führt.

Kernvorteile

1. Maßgebliche Compliance

Entspricht den chinesischen Normen GB1984-2003 „AC-Hochspannungs-Leistungsschalter“ und IEC62271-100:2001 „Hochspannung“. „Schaltgeräte und Steuergeräte – Teil 100: Hochspannungs-Leistungsschalter“ und hat strenge Werkstests bestanden Zertifizierung zur Gewährleistung der Produktkonformität und -zuverlässigkeit.

2. Überlegene Leistung

Nutzt das Lichtbogenlöschprinzip „Wärmeausdehnung + Blasunterstützung“, was zu einem kurzen Lichtbogen führt Löschzeit, lange elektrische Lebensdauer und geringes Betriebsgeräusch; Verwendet SF6-Gas mit hervorragender Isolierung und Lichtbogen Löscheigenschaften wie das Medium, wodurch die Gefahr einer Verbrennung und Explosion ausgeschlossen ist und es daher geeignet ist für dicht besiedelte Gebiete.

3. Zuverlässige Beweise

Der federbetriebene Mechanismus hat eine mechanische Lebensdauer von bis zu 6000 Zyklen, eine jährliche SF6-Gasleckagerate von ≤0,5 %, und einen Hauptstromkreiswiderstand von ≤80μΩ. Vollständige technische Parameter und Testdaten bestätigen die Produktstabilität.

4. Starke Anpassungsfähigkeit

Weitgehend anpassungsfähig an raue Außenumgebungen, mit einem Umgebungstemperaturbereich von -30℃ bis +40℃ und einer Höhe von ≤3000 Meter. Hohe Beständigkeit gegen Wind, Eis und Erdbeben, erfüllt die Anforderungen verschiedener Energieprojektszenarien.

Technische Kernparameter

Der Schwefelhexafluorid-Leistungsschalter 126 kV zeichnet sich durch eine hervorragende elektrische Leistung mit Kernparametern aus Erfüllt die hohen Standards von 126-kV-Stromversorgungsgeräten und gewährleistet einen stabilen Betrieb in komplexen Stromsystemen. Schlüsselkern Parameter sind wie folgt:

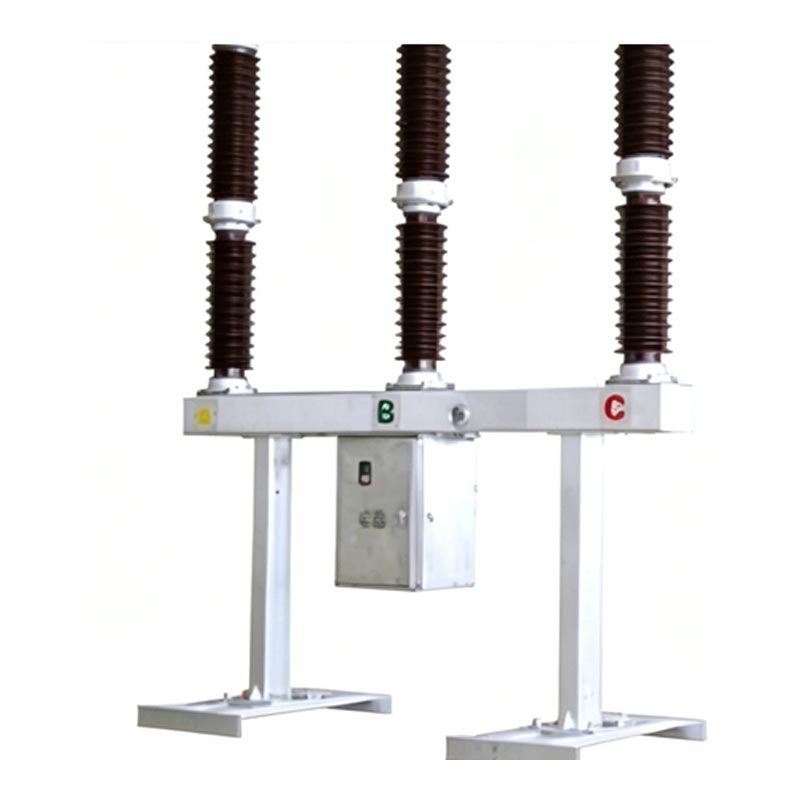

Gesamtstruktur des Produkts

Der Schwefelhexafluorid-Leistungsschalter 126 kV besteht aus drei Phasen, die jeweils mit einer selbsterregten Phase ausgestattet sind Lichtbogenlöschkammer, Stützisolationsvorrichtung, Adsorptionsmittel und auslaufsichere Struktur. Statische Dichtungsanwendungen O-Ringe und Dichtmittel, während die dynamische Abdichtung eine Federkompressionsdichtung verwendet, die eine hervorragende Luftdichtheit gewährleistet. Die Das Übertragungsteil verbindet den einpoligen Leistungsschalter und den Betätigungsmechanismus und überträgt effizient Betriebskraft; Der Federantriebsmechanismus verfügt über einen eingebauten Mechanismuskasten, der manuelle elektrische Energie bereitstellt Speicher- und Wiederverschließfunktionen für einen flexiblen und zuverlässigen Betrieb.

Funktionsprinzip des Produkts

1. Geschlossener Zustand: Der Systemstrom bildet einen Stromkreis durch Klemmen, stationäre Kontakte, bewegliche Kontakte, Zylinder, und Zwischenkontakte, die eine normale Kraftübertragung gewährleisten.
2. Auslösevorgang: Unter der Wirkung des Betätigungsmechanismus bewegt sich der bewegliche Kontakt nach unten und erzeugt einen Lichtbogen, wenn sich bewegliche und feststehende Kontakte trennen; Das komprimierte SF6-Gas im Zylinder bläst den Lichtbogen durch die Düse und der Lichtbogen erlischt, wenn der Strom den Nulldurchgang durchläuft.
3. SF6-Gassystem: Ausgestattet mit einem integrierten SF6-Dichtemessgerät und einem Controller mit Temperaturkompensation kann den Gasdruck in Echtzeit überwachen. Wenn der Druck zu niedrig ist, wird ein Alarm ausgelöst und der Mechanismus aktiviert verriegelt, um mechanische Beschädigungen zu verhindern.

Projektreferenz

Cas-Space-Raketenstartprojekt

Testbericht

Anwendungsfall

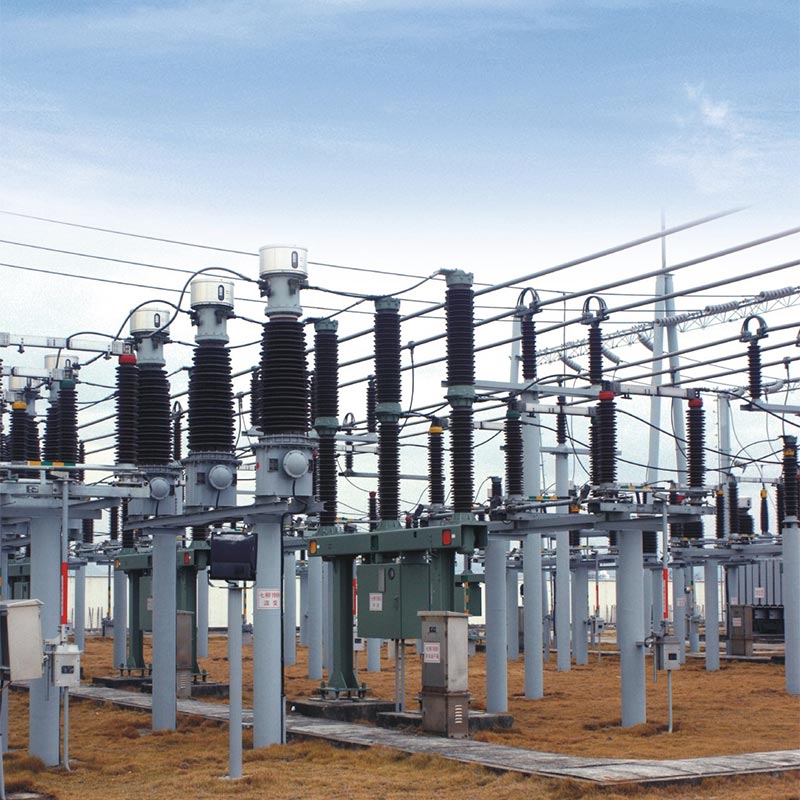

Im Jahr 2024 wurde der 126-kV-Schwefelhexafluorid-Leistungsschalter Usune LW36-110 erfolgreich bei einem wichtigen 110-kV-Gerät eingesetzt Übertragungs- und Transformationsprojekt in Nordchina. Dieses Projekt zielte darauf ab, das Problem der Unzulänglichkeit zu lösen Stromversorgungskapazität in ländlichen und vorstädtischen Gebieten. Am Projektstandort herrscht ein großer Temperaturunterschied (-25℃ bis +38℃) und häufige Sandstürme, was extrem hohe Anforderungen an die Umweltanpassungsfähigkeit und Zuverlässigkeit stellt die Kraftausrüstung.

Als designierter Lieferant für dieses Projekt stellte Usune 28 LW36-110-Leistungsschalter zur Verfügung. Die Fabrik versandt Professionelle Techniker bieten vor Ort Anleitung für Installation, Inbetriebnahme und Probebetrieb. Nachher Nach acht Monaten stabilem Betrieb erreichte das Produkt keine Ausfälle, wobei die SF6-Gasleckrate weit unter der lag Standardanforderungen (tatsächlicher Test ≤ 0,3 %) und die Reaktionsgeschwindigkeit beim Öffnen und Schließen entsprachen vollständig dem Projektdesign Standards. Nachdem das Projekt in Betrieb genommen wurde, verbesserte es effektiv die Stabilität des lokalen Stromnetzes, Es reduzierte Stromausfälle aufgrund von Geräteausfällen und erhielt große Anerkennung vom Projektinhaber und vor Ort Energieabteilung, die die hervorragende Anpassungsfähigkeit an die Umgebung und die zuverlässige Betriebsleistung des vollständig bestätigt Usune 126kV SF6-Leistungsschalter unter realen Arbeitsbedingungen.

FAQ

F1: Wie hoch ist die Lebensdauer des 126-kV-Leistungsschalters von Usune mit Schwefelhexafluorid und worauf kommt es an? Wartungspunkte?

A1: Die mechanische Lebensdauer des Produkts beträgt 6000 Zyklen und die empfohlene Dauerbetriebsdauer beträgt 12 Jahre. Schlüssel Wartungspunkte: Wöchentliche Routineinspektionen (Isolatorintegrität, SF6-Gasdruck usw.); jährliche Wartung alle 3 Jahre (Reinigung der Isolatoren, Messung des Hauptstromkreiswiderstands usw.); wenn das Produkt die erreicht Wartungsbedingungen (z. B. 20 Kurzschlussunterbrechungen mit voller Kapazität), die Lichtbogenkontakte, das Adsorptionsmittel und die Dichtungsringe müssen ersetzt werden. Der Hersteller wird professionelles Personal entsenden, um vor Ort Anleitungen für die Wartung zu geben.

F2: Kann der Leistungsschalter Usune LW36-110 in Höhenlagen und kalten Regionen eingesetzt werden? Was ist am besten geeignet? Höhe?

A2: Ja. Dieses Produkt wurde speziell für raue Außenumgebungen entwickelt und bietet eine starke Anpassungsfähigkeit an hohe Temperaturen Höhenlagen und niedrige Temperaturen. Es eignet sich für Höhenlagen bis zu 3000 Metern und hält auch niedrigen Temperaturen stand bis -30℃, was den Anforderungen hochgelegener und kalter Regionen wie Westchina voll und ganz entspricht. Darüber hinaus ist die Der Mechanismuskasten verfügt über eine eingebaute Heizung, die bei Regen, Schnee und starker Kälte Feuchtigkeits- und Frostschutz bietet Jahreszeiten, um einen stabilen Betrieb zu gewährleisten.

Lieferanten- und Kundendienst

Zhejiang Usune Electric Co., Ltd., als professioneller Hersteller von Hochspannungsgeräten in China, verfügt über eine komplette Produktionslinie und ein strenges Qualitätskontrollsystem. Die Fabrik ist modern ausgestattet Testausrüstung, und jedes Produkt wird zuvor einer Vakuum-, Gasfüllungs- und mechanischen Leistungsprüfung unterzogen Verlassen des Werks, um die Produktqualität sicherzustellen. Als zuverlässiger Lieferant bietet Usune einen After-Sales-Service aus einer Hand. einschließlich Installationsanleitung vor Ort, Inbetriebnahme, Wartungsschulung und Ersatzteilversorgung. Ein Profi Das technische Team reagiert umgehend auf die Bedürfnisse der Benutzer und gewährleistet so einen langfristig stabilen Betrieb der Geräte.
