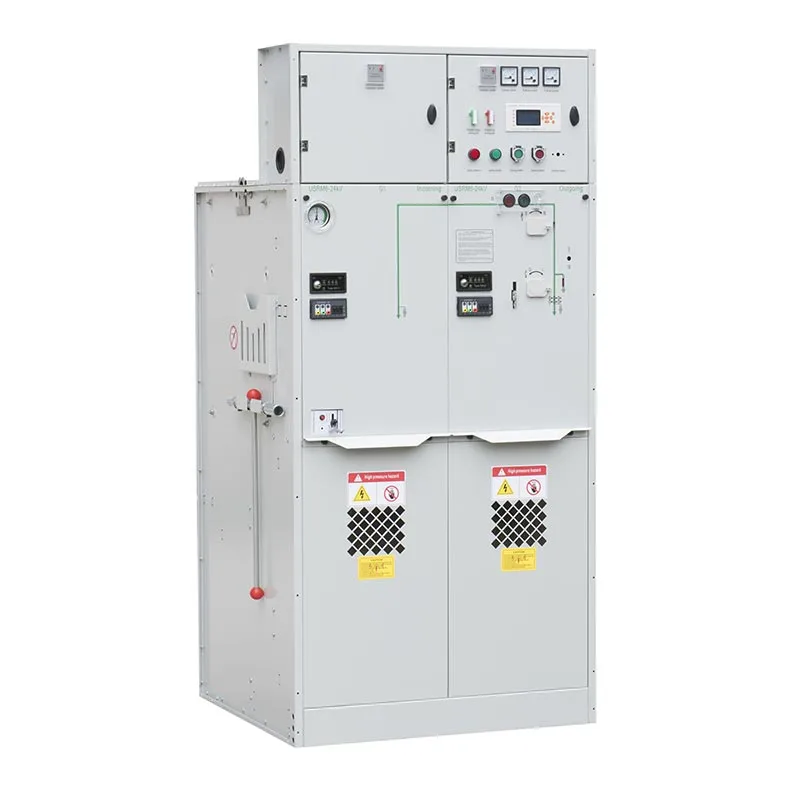

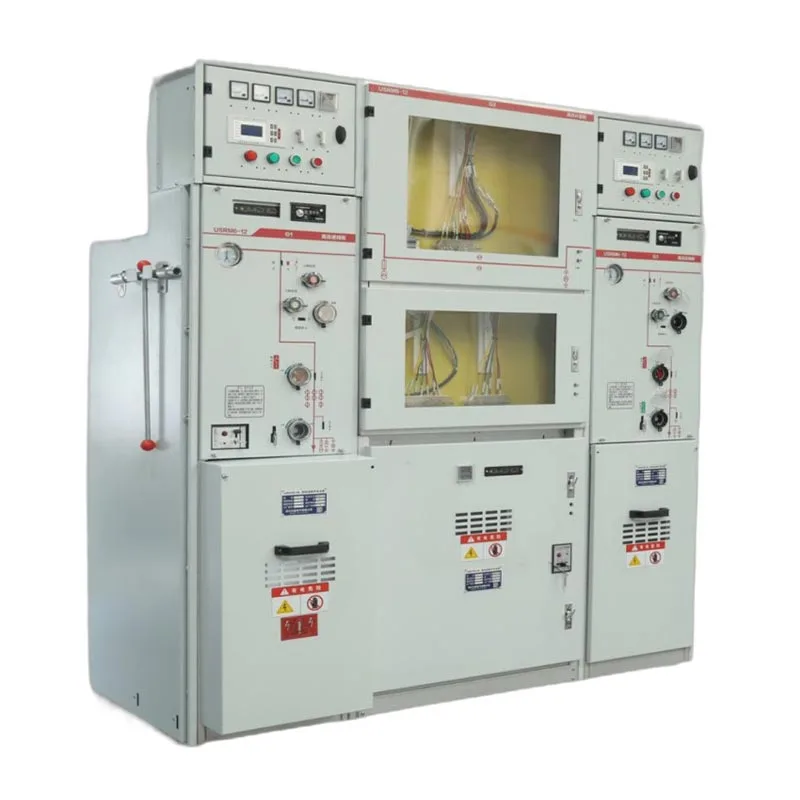

Für Käufer von 22-kV-SF6-GIS-RMU-Ringhauptschaltanlagen kommt es nicht nur auf die Schaltleistung an, sondern auch auf die Schaltleistung Außerdem wie schnell Fehler lokalisiert werden können, wie sicher Bediener auf die Geräte zugreifen können und wie aufwändig die Wartung ist über die gesamte Lebensdauer erforderlich. Usune erfüllt diese Anforderungen durch Hochspannungsanzeige und Fehler Indikatoren, Mikrocomputerschutz und ein druckdichtes Gassystem.
Die RMU kann mit Fehleranzeigen für Phase-Phase- und Phase-Erde-Fehler ausgestattet werden. Sobald eine Störung auftritt, Die Anzeige gibt einen Alarm aus, der dem Bedienpersonal dabei hilft, den betroffenen Abschnitt zu identifizieren und die Fehlerstelle zu lokalisieren effizienter.
Bei Verteilnetzen, die an eine Leitstelle angeschlossen sind, können auch Störungsinformationen an diese übermittelt werden Überwachungsserver, der es dem Kontrollraum ermöglicht, den Fehlerbereich und die spezifische Position zu identifizieren, ohne sich darauf verlassen zu müssen vollständig auf manuelle Inspektion.
Das Hochspannungsanzeigegerät dient als visuelle Erinnerung zur Überprüfung, ob der Primärkreis in Ordnung ist energiegeladen. Es unterstützt auch die Phasenüberprüfung, um Bedienern die Bestätigung des elektrischen Status vor dem Betrieb zu erleichtern.
Eine elektrische Steckverbindung und ein zugehöriges Magnetschloss können das Öffnen der Kabelfachtür verhindern geöffnet, während das Eingangskabel weiterhin unter Spannung steht, was einen zusätzlichen Schutz bei Wartungsarbeiten bietet.
Das optionale Mikrocomputer-Schutz-, Mess- und Steuergerät ersetzt herkömmliche elektromagnetische Relais Schutz durch digitale Überwachungstechnik. Es kann für Leitungen, Verteilungstransformatoren und andere Primärtransformatoren verwendet werden Ausrüstung.
Das System kann Strom- und Spannungsschutz-, Mess-, Alarm- und Steuerfunktionen integrieren und unterstützen Intelligentes Energiemanagement und Kommunikation mit dem Überwachungsnetzwerk des Kunden.

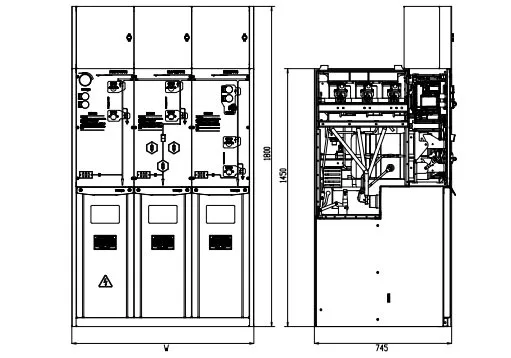

| NEIN. | Artikel | Einheit | Lasttrennschaltereinheit | Kombigerät | Leistungsschaltereinheit |
| 1 | Nennspannung | kV | 24.12 | 24.12 | 24.12 |
| 2 | Nennfrequenz | Hz | 50 | 50 | 50 |
| 3 | Nennstrom | A | 630 | 125 (abhängig vom Sicherungsstrom) | 630 |
| 4 | Bemessungsisolationspegel – 1 Min. Frequenzfestigkeit – Zwischenphase, Erde | kV | 42/65 | 42/65 | 42/65 |
| Bemessungsisolationspegel – 1 Minute Spannungsfestigkeit – Isolationsabstand | kV | 48/79 | 48/79 | 48/79 | |
| Bemessungsisolationspegel – 1 Minute Spannungsfestigkeit – Steuer- und Hilfsstromkreis | kV | 2/2 | 2/2 | 2/2 | |
| Bemessungsisolationsniveau – Spannungsfestigkeit gegenüber Lichtimpulsen – Phasenzwischenraum, Erde | kV | 75/125 | 75/125 | 75/125 | |
| Bewerteter Isolationsgrad – Lichtimpulsfestigkeit – Isolationsabstand | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Nennkurzschlussfestigkeit | kA/s | 25/4 | —— | 25/4 |
| 6 | Bewerteter Spitzenstrom | kA | 63 | —— | 63 |
| 7 | Nenn-Kurzschluss-Einschaltstrom | kA | 63 | Begrenzt durch HV-Sicherung | 63 |
| 8 | Bemessungskurzschlussausschaltstrom | kA | —— | Begrenzt durch HV-Sicherung | 25/25 |
| 9 | Bemessungsübertragungsstrom | A | —— | 1700/1400 | —— |
| 10 | Bemessungsstrom zum Ausschalten der aktiven Last | A | 630 | —— | —— |
| 11 | Nenn-Bremsstrom im geschlossenen Regelkreis | A | 630 | —— | 630 |
| 12 | Mechanischer Lebenslasttrennschalter/CB | Mal | 10000 | 10000 | 20000 |
| Mechanischer Lebenstrennungs-/Erdungsschalter | Mal | 5000 | 5000 | 5000 | |
| 13 | Stromkreiswiderstand | μΩ | ≤150 | —— | ≤150 |
| 14 | Nennladedruck (20℃ Manometerdruck) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Jährliche relative Gasleckrate | % | 0.05 | 0.05 | 0.05 |
| 16 | IP-Schutzgrad-Schrank | IP4X | IP4X | IP4X | |
| IP-Schutzart – Gastank | IP67 | IP67 | IP67 |
Wenn ein Kurzschluss zwischen Phasen oder zwischen einer Phase und Erde auftritt, gibt die Fehleranzeige einen Alarm aus Hinweis. Das Wartungspersonal kann das Signal nutzen, um den betroffenen Abzweig zu identifizieren und den Fehler einzugrenzen Standort.
Bei Projekten, die eine zentrale Überwachung erfordern, können Fehlerinformationen an die Überwachungszentrale übermittelt werden. Die Der Überwachungscomputer kann den entsprechenden Fehlerabschnitt und -ort anzeigen und so Wartungsteams bei der Reduzierung unterstützen Fehlersuchzeit und effizientere Wiederherstellung der Stromversorgung.
Die Hauptkomponenten des SF6-Schranks sind als geschlossenes System konzipiert und erfordern im Allgemeinen keine Routinearbeiten Wartung während der angegebenen Lebensdauer unter normalen Betriebsbedingungen.
Der Gastank ist aus Edelstahl gefertigt und bietet langfristige Korrosionsbeständigkeit. Das Mechanische Die Betriebskomponenten sind außerhalb des Gastanks positioniert und erleichtern die Inspektion, den Betrieb und den Komponentenaustausch praktischer, wenn ein Service erforderlich ist.
Bei Installationen, die extremem Staub, Sand oder Verschmutzung ausgesetzt sind, ist eine regelmäßige Inspektion der mechanischen rotierenden Teile usw. erforderlich Schmierbedingungen werden empfohlen.
Die USRM6-Serie verwendet ein druckdichtes Gassystem und erfordert im Normalfall keine spezielle Gasinspektion Betriebsbedingungen.
Vor dem Betrieb sollte das Manometer überprüft werden. Unter normalen Bedingungen sollte die Druckanzeige bleiben im grünen Betriebsbereich. Der Referenzdruck beträgt 0,14 MPa, wobei der oben angegebene Gasdruck beibehalten wird 0,135 MPa bei 20 °C unter den angegebenen Dichtungsbedingungen.
Die erwartete jährliche Gasleckrate beträgt weniger als 0,1 %, was eine langfristige Gasabdichtungsleistung unterstützt.
Die 22-kV-Sf6-GIS-Rmu-Ring-Hauptschaltanlage wurde unter Bezugnahme auf die Anforderungen der IEC 298 mit einem Design entwickelt Lebensdauer von mehr als 30 Jahren unter normalen Betriebsbedingungen.
Das luftdichte Schalterdesign trägt dazu bei, die Gasdichtheit während der gesamten erwarteten Betriebsdauer aufrechtzuerhalten, wodurch der Bedarf an Gasen reduziert wird häufige gasbezogene Wartungsarbeiten und hilft Kunden, die langfristigen Betriebskosten zu kontrollieren.
| Wichtige Überlegung | Usune 22kV SF6 GIS RMU | Konventionelle RMU |
| Isolierung | SF6-Gas isoliert | Hängt vom Gerätedesign ab |
| Fehlererkennung | Optionale lokale und Fernfehleranzeige | Verlässt sich oft eher auf manuelle Inspektion |
| Überwachung | Digitaler Schutz und Kommunikation verfügbar | Möglicherweise sind separate Überwachungsgeräte erforderlich |
| Sicherheit | Live-Anzeige und elektrische/magnetische Verriegelung | Hängt von der Konfiguration ab |
| Wartung | Abgedichtetes Primärsystem mit geringem Wartungsaufwand | Die Wartungsanforderungen variieren |
| Benzintank | Versiegelter Tank aus Edelstahl | Hängt von der Konstruktion ab |
| Lebensdauer | Unter normalen Bedingungen für mehr als 30 Jahre ausgelegt | Hängt vom Produktdesign und der Wartung ab |
Usune 22kv Sf6 Gis Rmu Ring Main Unit Switchgear eignet sich für industrielle Verteilungsnetze mit mehreren Abzweige benötigen zuverlässiges Schalten und schnelle Fehlerortung. Fehleranzeigen und digitale Schutzgeräte können Abhilfe schaffen Wartungsteams identifizieren abnormale Abschnitte effizienter.
Die RMU kann mit Mikrocomputer-Schutz- und Messfunktionen für Verteilungstransformatoren konfiguriert werden. Bereitstellung von Strom- und Spannungsüberwachungs-, Alarm- und Schutzfunktionen im Mittelspannungsnetz.
Für Kunden, die intelligente Stromverteilungssysteme entwickeln, kann die RMU Schutz, Messung und Fehler verbinden Anzeige- und Kommunikationsfunktionen an ein zentrales Überwachungssystem, das die Fernerkennung von Fehlern unterstützt und effizienteres Netzwerkmanagement.
Ein Kunde nutzte die Usune 22kV Sf6 Gis Rmu Ring Main Unit Schaltanlage für ein industrielles Ringnetzwerk mit mehreren eingehende und ausgehende Feeder. Bei der Inbetriebnahme konzentrierte sich der Kunde darauf, ob die Bediener schnell reagieren konnten Identifizieren Sie den betroffenen Abzweig, wenn ein Phase-Phase- oder Phase-Erde-Fehler aufgetreten ist. Die integrierte Fehleranzeige Bereitstellung lokaler Alarminformationen, die dem Wartungspersonal helfen, den Fehlerabschnitt vor der Durchführung einzugrenzen Inspektion vor Ort.
Für eine Transformatorverteilungsanwendung wählte der Kunde die RMU mit Mikrocomputerschutz und Steuergerät. Das System ermöglichte eine digitale Strom- und Spannungsüberwachung sowie Schutz- und Alarmfunktionen Funktionen. Der Kunde empfand diese Konfiguration als praktischer für die Überwachung der Betriebsbedingungen von Transformatoren als sich nur auf den herkömmlichen Relaisschutz zu verlassen.
Ein Kunde, der eine zentrale Verteilungsüberwachung benötigte, verband die Fehleranzeige der RMU mit dem digitalen Schutz Funktionen an die Überwachungszentrale. Wenn ein Fehlersignal erzeugt wurde, konnte der Überwachungsbildschirm dies identifizieren entsprechenden Fehlerabschnitt, sodass das Betriebsteam feststellen kann, wo eine Feldinspektion erforderlich war und Verbesserung der Effizienz bei der Fehlerbehebung.
Für Kunden, die die RMU unter normalen Betriebsbedingungen betreiben, reduziert der versiegelte SF6-Gastank den Bedarf routinemäßige interne Wartung. Kunden schätzen auch die externen mechanischen Bedienkomponenten, weil sie es können einfacher überprüft oder ausgetauscht werden, wenn eine Wartung erforderlich ist.
Zhejiang Usune Electric Co., Ltd. verfügt über etablierte Managementsysteme gemäß ISO 9001 Qualitätsmanagementsystem, ISO 14001-Umweltmanagementsystem und ISO 45001-Arbeitsschutzmanagementsystem.

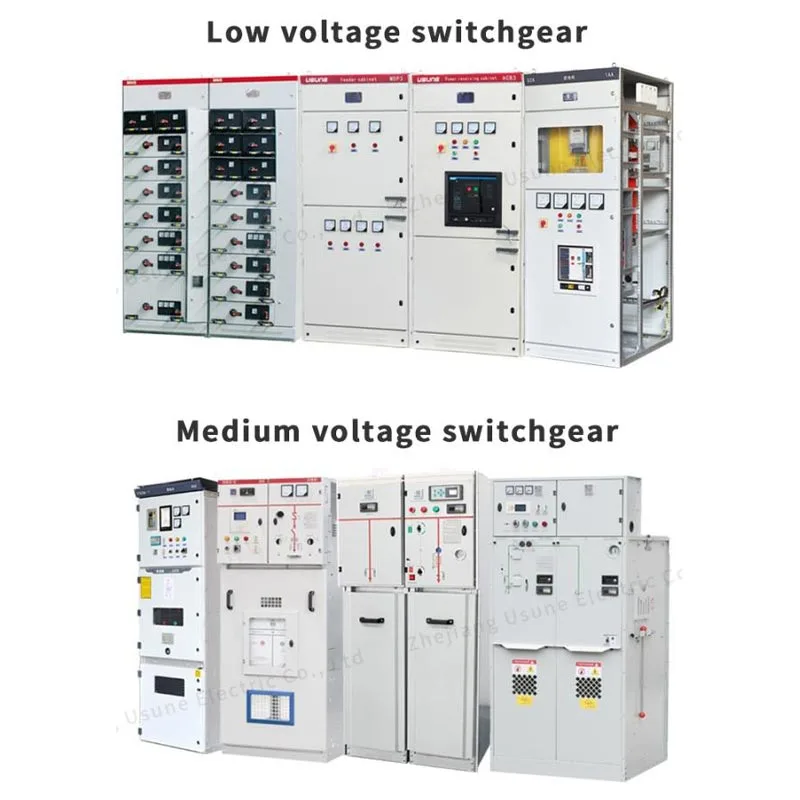

Um den unterschiedlichen Anforderungen des internationalen Marktes gerecht zu werden, wurden die Mittelspannungsschaltanlagenprodukte von Usune einer entsprechenden Entwicklung unterzogen IEC- und GB-Standard-Typprüfungen, wobei entsprechende Produkte die CE-Zertifizierung erhalten. Diese Systeme unterstützen konsistent Fertigungsqualität, Produkttests und technische Konformität für Mittelspannungs-Energieverteilungsprojekte.
Ja. Die RMU kann mit Fehleranzeigen ausgestattet werden, die Phasen-zu-Phase- und Phase-zu-Erde-Fehler erkennen können und Bereitstellung lokaler Alarmanzeigen.
Ja. Bei Ausstattung mit dem entsprechenden Kommunikations- und Überwachungssystem können Fehlerinformationen übermittelt werden an eine Überwachungszentrale weitergeleitet, wo der betroffene Abschnitt und die Fehlerposition angezeigt werden können.
Unter normalen Betriebsbedingungen erfordert das druckdichte System keine spezielle routinemäßige Gasinspektion. Die Das Manometer sollte vor dem Betrieb überprüft werden und unter normalen Bedingungen im grünen Bereich bleiben.
Die USRM6-Serie ist für eine Lebensdauer von mehr als 30 Jahren unter normalen Betriebsbedingungen ausgelegt erwartete jährliche Gasleckrate von weniger als 0,1 %.
Usune kombiniert SF6-versiegelte Isolierung, Fehleranzeige, Anzeige stromführender Teile, Sicherheitsverriegelung und digital Schutz und wartungsarmer Betrieb in einer Mittelspannungs-RMU-Lösung, wodurch sie für moderne Ringe geeignet ist Netzwerk- und intelligente Verteilungsanwendungen.
