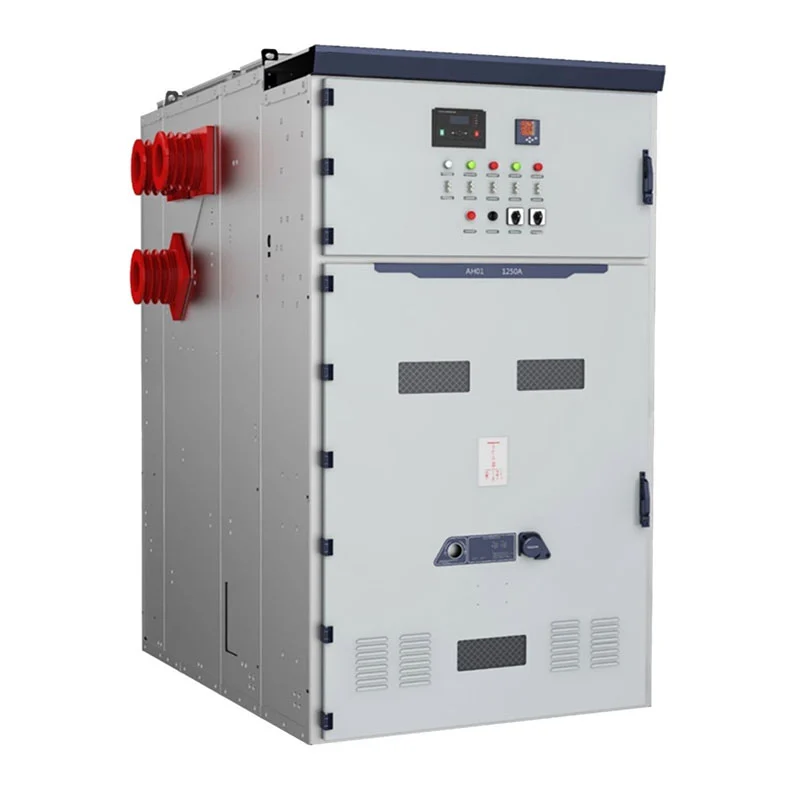

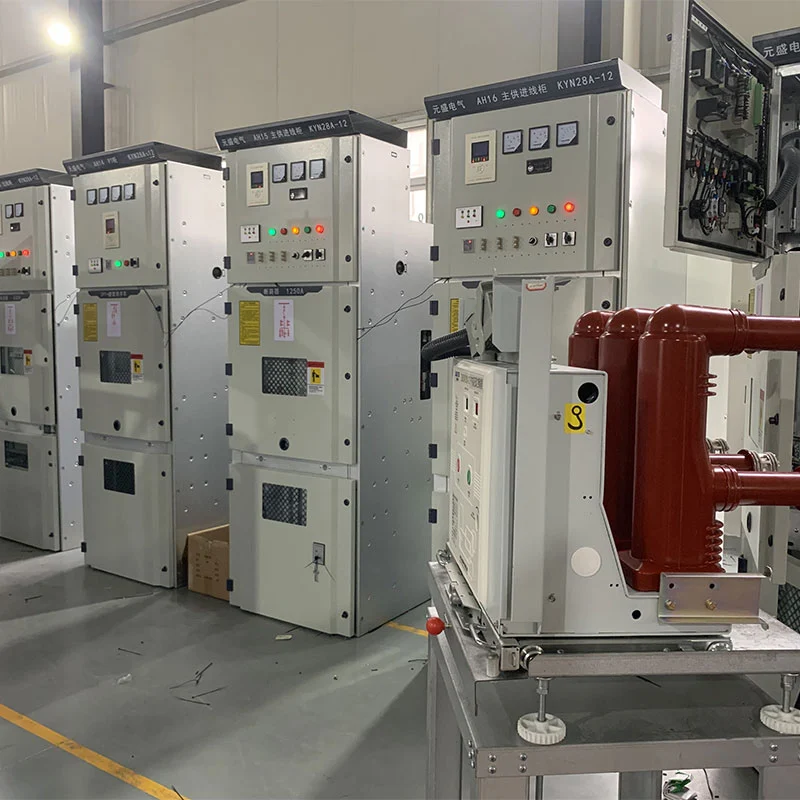

Das KYN61-40.5 33-kV-VCB-Schaltfeld für den Innenbereich wurde für Projekte entwickelt, die einen Innenbereich mit höherer Spannung erfordern Vertriebsplattform. Seine Konfiguration kombiniert einen ausfahrbaren Vakuum-Leistungsschalter mit Metallgehäuse Konstruktion, getrennte elektrische Räume, Sammelschienensysteme, Kabelverbindungen und sekundäre Steuerausrüstung in eine integrierte Schaltanlagenreihe integriert.
Usune arbeitet nach den Managementsystemen ISO 9001, ISO 14001 und ISO 45001. Die Ausstattung ist entsprechend ausgelegt anwendbare IEC- und GB-Standards, mit CE-Zertifizierung für die entsprechenden Märkte.
Für Verteilungssysteme der 33-kV- und 36-kV-Klasse erfordert die Auswahl der Schaltanlage mehr als nur die Anpassung an den Nennwert Spannung. Ingenieure müssen den Isolationsgrad, den Laststrom, den Fehlerstrom, die Einspeisungskonfiguration und den Transformator berücksichtigen Kapazität, Kabelverbindung, Schutzkoordination und Installationsumgebung.
Das KYN61-40.5 33-kV-VCB-Schaltfeld für den Innenbereich ist für die Mittelspannungsverteilung in Innenräumen vorgesehen Elektrische Parameter müssen innerhalb eines vollständigen Stromverteilungssystems koordiniert werden.
Im Vergleich zu Schaltanlagenanwendungen mit niedrigerer Spannung wird bei der höheren Systemspannung mehr Wert auf die Isolierung gelegt Koordination und Kurzschlussleistung. Usune kann die Ausrüstung entsprechend den elektrischen Parametern konfigurieren vom Kunden bereitgestellt.
Das Gerät verwendet eine metallgekapselte Architektur, um die primären und sekundären elektrischen Abschnitte zu organisieren. Das Wichtigste Der Schaltkreis umfasst den Vakuum-Leistungsschalter, die Sammelschienenanschlüsse, den Kabelanschlussbereich und die zugehörige Erdung Komponenten.
Sekundärgeräte können für Schutz, Messung, Steuerung, Anzeige und Kommunikation entsprechend angeordnet werden die Projektanforderungen.
Diese Konfiguration ermöglicht es, die Schaltanlagenanordnung auf der Grundlage des tatsächlichen Stromnetzes zu konzipieren, anstatt es zu verwenden Eine feste Schrankanordnung für jede Anwendung.
Bei höheren Spannungsebenen wird die Schutzkoordination zu einem wichtigen Bestandteil des Systemdesigns. Der Leistungsschalter, Schutzrelais, Transformator, Kabel und vorgeschaltete Geräte sollten entsprechend dem berechneten Fehler ausgewählt werden Bedingungen und Schutzphilosophie.
Der Vakuum-Leistungsschalter übernimmt die primäre Schalt- und Unterbrechungsfunktion. Der damit verbundene Schutz bzw Das Steuerungssystem kann entsprechend dem elektrischen Design des Kunden konfiguriert werden.
Metalltrennwände zwischen Funktionsabschnitten helfen bei der Organisation der internen elektrischen Anordnung und sorgen gleichzeitig für die Druckentlastung Die Anordnung bietet einen kontrollierten Weg zur Druckentlastung im Falle eines internen Fehlers.
Ein Einspeiseschrank erhält Strom aus dem vorgelagerten Stromnetz und überträgt ihn an die Sammelschiene der Schaltanlage System. Bemessungsstrom, Schutzausrüstung, Messanforderungen und Kabelkonfiguration sollten festgelegt werden aus dem Projektentwurf.
Abgangsschränke verteilen den Strom an Transformatoren, Motoren, Produktionsanlagen oder andere nachgeschaltete Lasten. Die Nennstrom und Schutzeinstellungen sollten der angeschlossenen Last entsprechen.
PT- und Spannungsmesskonfigurationen können integriert werden, wenn das Projekt eine Spannungsüberwachung erfordert. Schutzfunktionen oder elektrische Messung.
Sammelschienenanordnungen können das Verteilungssystem in separate Abschnitte unterteilen und die Elektrik unterstützen vom Projektingenieur definierte Betriebsstrategie.
Für Anwendungen, die eine Energiemessung und elektrische Parameter erfordern, können Messkonfigurationen bereitgestellt werden Überwachung.

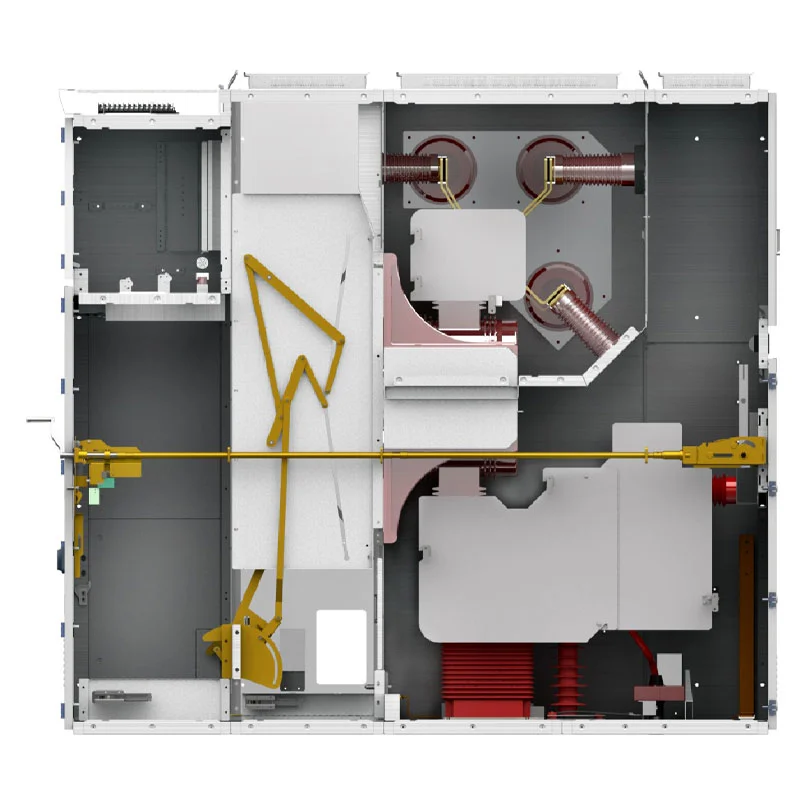

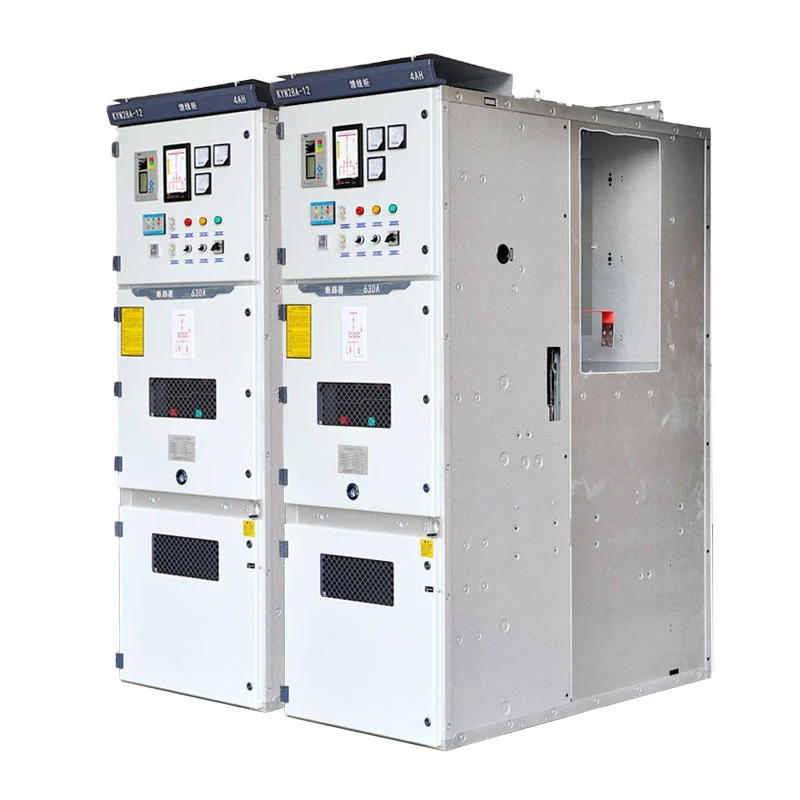

Der Schrank ist in definierte elektrische Abschnitte unterteilt, einschließlich Leistungsschalterraum, Sammelschienenraum, Kabelfach und Instrumenten-/Steuerfach.
Der Leistungsschalterabschnitt beherbergt den Vakuum-Leistungsschalter und seinen Betätigungsmechanismus. Der Sammelschienenabschnitt sorgt dafür die Hauptstromverbindung zwischen den Schränken, während der Kabelraum Platz für eingehende und ausgehende Kabelverbindungen.
Der Instrumenten- und Steuerbereich enthält sekundäre Komponenten, die zum Schutz, zur Messung, zur Steuerung usw. erforderlich sind Hinweis.
Diese Anordnung bietet Ingenieuren eine klare interne Architektur bei der Planung von Installation, Kabelführung, Inbetriebnahme und Wartung.
Das Gerät verfügt über ein mechanisches Verriegelungssystem, das falsche Bedienabläufe verhindern soll.
Der Fünf-Proof-Mechanismus soll eine fehlerhafte Betätigung des Leistungsschalters und eine Bewegung des Ausfahrschalters verhindern Gerät unter Last, Schließen des Erdungsschalters unter Spannung, Einschalten des Stromkreises bei eingeschaltetem Erdungsschalter bleibt geschlossen und verhindert den unbeabsichtigten Zugang zu unter Spannung stehenden Fächern.
In die Schrankstruktur ist außerdem eine oben montierte Druckentlastungsvorrichtung integriert, die für einen kontrollierten Druck sorgt Freigabe während eines internen Fehlerzustands.
Das 33-kV-VCB-Schaltfeld KYN61-40.5 für den Innenbereich kann für Eingangsstrom, Transformatoranschlüsse usw. konfiguriert werden. Abgänge, Sammelschienenaufteilung, Messung und Spannungsmessung in Innenumspannwerken.
Kraftwerke können die Schaltanlagen für die Mittelspannungs-Hilfsverteilung, generatorbezogene elektrische Anlagen, Transformatoreinspeisungen und nachgeschaltete Stromverteilung.
Große Industrieanlagen können unterschiedliche Einspeisekonfigurationen für Motoren, Transformatoren, Produktionssysteme usw. verwenden. Pumpen, Kompressoren und elektrische Hilfsgeräte.
Bergbaubetriebe mit elektrischen Lasten höherer Leistung können die Schaltanlagen um Transformatoreinspeisungen, Motoren usw. herum konfigurieren. Lüftungsgeräte, Pumpsysteme und Verarbeitungsanlagen.
Die Ausrüstung eignet sich auch für spezialisierte Infrastrukturen, in denen die Stromverteilung koordiniert werden muss mit mehreren Gebäuden, Gerätebereichen und Hilfssystemen.
Das Cas-Space Rocket Launch Project ist eine Projektreferenz für Usune-Mittelspannungsschaltanlagenanwendungen.
Eine Raketenstartanlage umfasst eine spezielle Infrastruktur und mehrere verteilte elektrische Lasten verschiedene Funktionsbereiche. Sein Stromverteilungssystem benötigt daher koordinierte Eingangsstromkreise, Einspeisungen Schutz, elektrische Isolierung, Messung und Steuerung.
Bei diesem Projekt wurde die Schaltanlage als Teil der Mittelspannungs-Stromverteilung des Standorts eingesetzt Anordnung. Das Projekt erforderte die Integration elektrischer Geräte in die breitere Infrastruktur als eigenständige Schrankinstallation behandelt.
Diese Anwendung demonstriert die Erfahrung von Usune bei der Lieferung von Mittelspannungsverteilungsgeräten für spezialisierte Unternehmen Ingenieurprojekte mit spezifischen elektrischen Systemanforderungen.
| Artikel | Spezifikation |
| Serie | KYN61 |
| Nennspannung | 3,6 kV, 7,2 kV, 12 kV, 24 kV, 36 kV |
| Nennfrequenz | 50Hz / 60Hz |
| Nennstrom | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Nenn-Kurzschluss-Ausschaltstrom | 25kA, 31,5kA, 40kA, 50kA |
| Bewerteter Kurzzeitstrom | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Schutzgrad | IP4X-Außengehäuse / IP2X-Innenfächer |
| Umgebungstemperatur | -15°C bis +40°C |
| Relative Luftfeuchtigkeit | Tagesdurchschnitt ≤95 %; Monatsdurchschnitt ≤90 % |
| Höhe | ≤1000 m, mit Leistungsreduzierung für größere Höhen |
| Installation | Drinnen |
| System | Dreiphasiger Wechselstrom |
Die endgültige elektrische Konfiguration sollte entsprechend der tatsächlichen Projektspannung, dem Strom, dem Fehlerniveau usw. bestätigt werden. Isolierungsanforderungen, Schutzschema und Installationsbedingungen.
Bei einem Schaltanlagenprojekt der 33-kV-Klasse sollte die Beschaffung nicht auf der Grundlage des gesamten elektrischen Systems erfolgen Schrankmenge allein. Das Projektteam sollte die Nennspannung des Systems, den Dauerlaststrom, Kurzschlussniveau, Einspeisemenge, Transformatorkapazität, Kabelanordnung, Schutzanforderungen und erforderlich Messfunktionen.
Bei größeren Projekten kann das Sortiment unterschiedliche Schrankfunktionen enthalten. Eingehend, ausgehend, PT, Messung, Bus Abschnittstrenner- und Isolationskonfigurationen können gemäß dem elektrischen Einleitungsdiagramm kombiniert werden.
Dieser Ansatz trägt dazu bei, Fehlanpassungen zwischen der Schaltanlage und den angeschlossenen Transformatoren, Kabeln, Schutzgeräten usw. zu verhindern. und nachgeschaltete Lasten.
Die endgültige Schrankanordnung kann entsprechend der elektrischen Architektur des Projekts entwickelt werden. Anders Mehrere Ein- und Ausgangsstromkreise können in einer koordinierten Schaltanlagenanordnung angeordnet werden.
Ein typisches Verteilersystem kann mehrere Eingangsschränke umfassen, die mit der vorgeschalteten Stromquelle verbunden sind Abgangsschränke zur Versorgung von Transformatoren oder Großlasten sowie zusätzliche PT- oder Messschränke für die Spannung Messung und Energieüberwachung.
Wenn das Projekt zwei Stromquellen oder geteilte Busabschnitte erfordert, können auch Funktionen zur Aufteilung des Busses verwendet werden in die Aufstellung aufgenommen.
Durch diese Konfigurationsmethode eignet sich die Ausrüstung sowohl für einzelne Umspannwerke als auch für größere Mehrfachschränke Vertriebssysteme.
Vor der Auslieferung wird die fertige Schaltanlage einer Prüfung der Schaltschrankmontage, der Primärkreisanschlüsse, Sekundärverkabelung, mechanische Bedienung und relevante elektrische Funktionen.
Der Ausfahrmechanismus, die Betätigung des Leistungsschalters, die Verriegelungsfunktionen, die Erdungsanordnung und der Schrank Konstruktion werden während der Produktionsinspektion überprüft.
Usune kann entsprechend den Projektanforderungen relevante Inspektionsaufzeichnungen und Testdokumentationen bereitstellen Kunden, EPC-Auftragnehmer und externe Prüfer, um die Ausrüstung vor dem Versand zu überprüfen.
Der Wert einer Mittelspannungsschaltanlage ist nicht auf ihre anfängliche elektrische Nennleistung beschränkt. Für Groß Bei Infrastruktur- und Industrieprojekten muss die Ausrüstung auch den organisierten, geplanten Betrieb unterstützen Wartung, zukünftiges Stromkreismanagement und stabile Integration in das breitere Stromverteilungsnetz.
Die unterteilte Konstruktion des KYN61-40.5 33-kV-VCB-Schaltfelds für den Innenbereich sorgt für eine definierte Anordnung für Primär- und Sekundärgeräte, während das Design des ausfahrbaren Leistungsschalters die Verwendung der Schalteinheit ermöglicht zur Inspektion und Wartung bewegt.
Für Einrichtungen, in denen die Stromverteilung voraussichtlich viele Jahre lang in Betrieb sein wird, kann diese Kombination hilfreich sein ein besser verwaltbares Mittelspannungsverteilungssystem und vereinfachen die zukünftige Wartungsplanung.
Die bereitgestellte Spezifikation umfasst Konfigurationen mit 3,6 kV, 7,2 kV, 12 kV, 24 kV und 36 kV. Die tatsächliche Nennspannung sollte entsprechend dem Stromsystem des Kunden bestätigt werden.
In der mitgelieferten Spezifikation ist eine 36-kV-Nennkonfiguration aufgeführt, die für Systeme der 33-kV-Klasse in Betracht gezogen werden kann bis hin zur Bestätigung der tatsächlichen Systemanforderungen, des Isolationsniveaus und der geltenden Normen.
Es wird für den Empfang, die Verteilung, das Schalten, den Schutz, die Messung und die Steuerung von Mittelspannungsenergie verwendet Dreiphasen-Wechselstrom-Stromversorgungssysteme für den Innenbereich.
Die bereitgestellten Konfigurationen reichen von 630 A bis 3150 A. Die richtige Bewertung sollte entsprechend dem Maximum ausgewählt werden Dauerbelastung und Projektdesign.
Zu den verfügbaren Nennwerten gehören 25 kA, 31,5 kA, 40 kA und 50 kA, wobei der anwendbare Wert durch den berechneten Fehler bestimmt wird Niveau des elektrischen Systems.
Ja. Usune kann eingehende, ausgehende, PT-, Mess-, Bustrennungs- und Isolationsfunktionen entsprechend konfigurieren das Übersichtsdiagramm und die technischen Anforderungen des Kunden.
Usune arbeitet nach den Managementsystemen ISO 9001, ISO 14001 und ISO 45001. Die Produkte sind entsprechend konzipiert anwendbare IEC- und GB-Standards, mit CE-Zertifizierung für entsprechende Konfigurationen.
Ja. Usune kann technische Spezifikationen, Testberichte, Zeichnungen und andere Projektdokumentationen gemäß bereitstellen Kunden- und Engineering-Anforderungen.
Die Standardkonfiguration ist für die Innenaufstellung konzipiert. Besondere Bedingungen wie große Höhe, hoch Luftfeuchtigkeit oder ungewöhnliche Umgebungsbedingungen sollten vor der Bestellung bestätigt werden.
