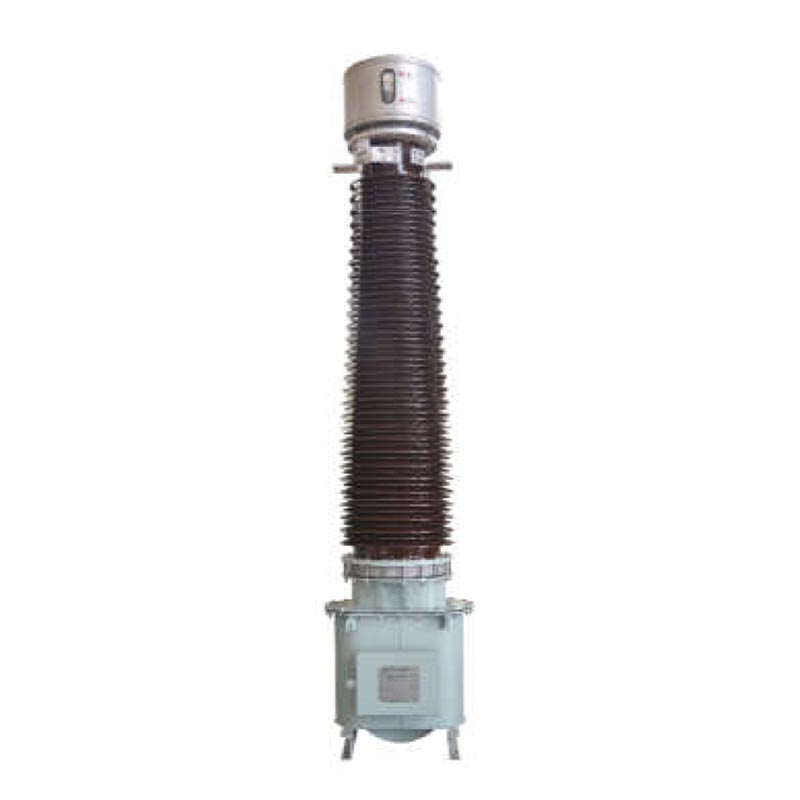

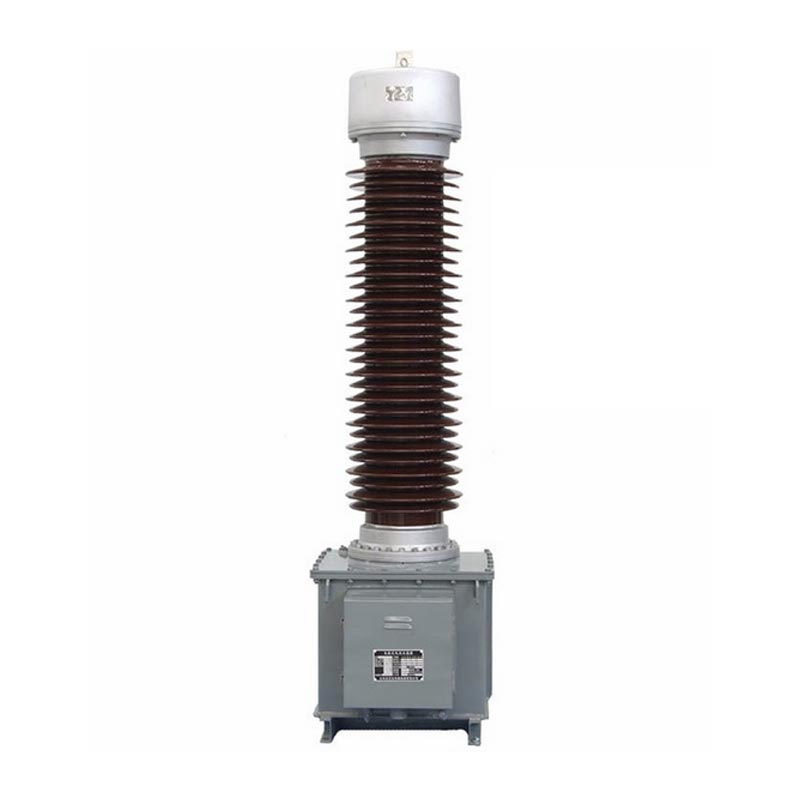

Der Usune LB6-110 kV-Stromwandler ist ein hochpräzises Strommessgerät für den Außenbereich, das für Mittel- und Hochspannungsstrom geeignet ist Gitter. Es verfügt über einen modularen Aufbau und ein Mehrgruppen-Sekundärwicklungsdesign. Die Verkabelungsmethode kann über angepasst werden Externe Verbindungsplatten im oberen Ölausdehnungsgefäß ermöglichen eine flexible Umschaltung zwischen zwei Stromverhältnissen, um den Anforderungen gerecht zu werden die aktuellen Erkennungs- und Fehlerschutzanforderungen verschiedener Betriebsbedingungen.
Dieses Produkt entspricht der nationalen Norm GB/T20840.2-2014 und den internationalen elektrotechnischen Normen IEC. Es umfasst Standard-, Höhen- und verschmutzungsresistente Modelle und bietet hervorragende Messung und Schutz Genauigkeit. Es eignet sich sowohl für konventionelle als auch für raue Außenbedingungen und ist eine gängige unterstützende Ausrüstung für inländische 110-kV-Stromübertragungs- und -verteilungssysteme.
Das komplette Produktmodell ist LB6-110kV (Genauigkeitskombination + Stromverhältnis), mit klarer und standardisierter Segmentierung
Erläuterungen:
- Basismodell: L für Stromwandler, B für mit Schutzstufe, 6 für Design-Seriennummer, 110 für Nennspannung
110 kV, W2 für sekundäres Umweltschutzdesign
- Genauigkeitsklassenkombination: Unterstützt mehrere Wicklungskombinationen wie P/P/P/0,5 und P/P/0,2, einschließlich 0,2/0,5
Pegelmesswicklungen und 5P/10P-Pegelschutzwicklungen, die eine hochpräzise Messung und eine zuverlässige Störung ausgleichen
Schutz.
- Stromverhältnisspezifikation: Markiert als 2*a/c, unterstützt die Umschaltung mit zwei Stromverhältnissen, Reihenschaltung ist a/c,
Parallelschaltung ist 2*a/c, der Primärstrom deckt 2×50A~2×1000A ab, der Sekundärstrom beträgt 1A/5A, vollständige Spezifikation
- Umgebungstemperatur: Geeignet für Betriebsbedingungen von -25℃ bis +40℃, mit einer täglichen Höchsttemperatur von +30℃.
Anforderungen an extrem niedrige Temperaturen können individuell angepasst und ausgehandelt werden.
- Höhe: Standardmodell, geeignet für Höhen ≤1000 m; GYW-Höhenmodell, geeignet für Höhen ≤4000 m.
- Anpassungsfähigkeit an die Umgebung: Kriechstrecke wählbar von 16 mm/KV bis 31 mm/KV, geeignet für verschiedene Szenarien
einschließlich konventioneller, küstennaher Korrosionsschutz- und Antifouling-Anwendungen in großen Höhen.
Verwendet kapazitive Öl-Papier-Isolierungstechnologie, wobei Hochspannungskabelpapier den Primärwicklungskern umhüllt. Es verfügt über eine mehrschichtige Kondensator-Abschirmschicht, wobei die innere Schicht an Hochspannung und die äußere Schicht angeschlossen ist Schicht geerdet, was zu einer gleichmäßigen Verteilung des elektrischen Feldes und einer deutlich verbesserten Isolationssicherheit führt Marge.
Die Primärwicklung hat eine U-förmige Struktur. Modelle mit 2×400 A und darunter verwenden papierumwickelten Flachkupferdraht Modelle mit 2×500A bis 2×1000A verwenden doppelte halbrunde Aluminiumrohre, die eine hohe Strombelastbarkeit bieten. Die Die Wicklung ist in zwei Abschnitte mit vier Anschlüssen unterteilt, was ein flexibles Umschalten zwischen zwei Stromverhältnissen ermöglicht.
Oben ist ein Ausdehnungsgefäß aus Metall installiert, um die Ausdehnung und Kontraktion automatisch auszugleichen Transformatorölvolumen, das durch Temperaturänderungen verursacht wird, isoliert es von der Innen- und Außenluft und verhindert so Schützt vor Feuchtigkeits- und Ölalterung und verlängert die Lebensdauer der Geräte.
Vorgebohrte Hebelöcher am Boden des Tanks erleichtern das Heben der Ausrüstung; mehrere Erdungsbolzen sorgen dafür zuverlässige Erdung der Geräte und Sekundärwicklungen; Die Anschlussdose ist mit speziellen Klemmen ausgestattet standardisierte und sichere Verkabelung.
Nennbetriebsspannung 110 kV, maximale Betriebsspannung 126 kV, Nennfrequenz 50 Hz, Polarität ist subtraktiv.
Interne Isolierung primär zu sekundär und Erde 185 kV/1 Min., sekundär zu Erde 3 kV/1 Min.; Außenisolierung Trockenprüfspannung 230 kV, Nassprüfspannung 185 kV, umweltfreundlicher Blitzstoßfestigkeit in großer Höhe Spitze erreicht 560 kV.
0,2/0,5 Grad Messfehler, minimale Phasendifferenz, Erfüllung hochpräziser Messanforderungen; geringer Verbundstoff Fehler für 5P/10P-Schutzstufe, was eine schnelle Reaktion auf Netzfehlerströme ermöglicht.
Thermischer Stabilitätsstrom 5,3 KA ~ 45 KA, dynamischer Stabilitätsstrom 13 KA ~ 115 KA, beständig gegen Gitter Kurzschlussauswirkungen und eine hohe Betriebsstabilität aufweisen.

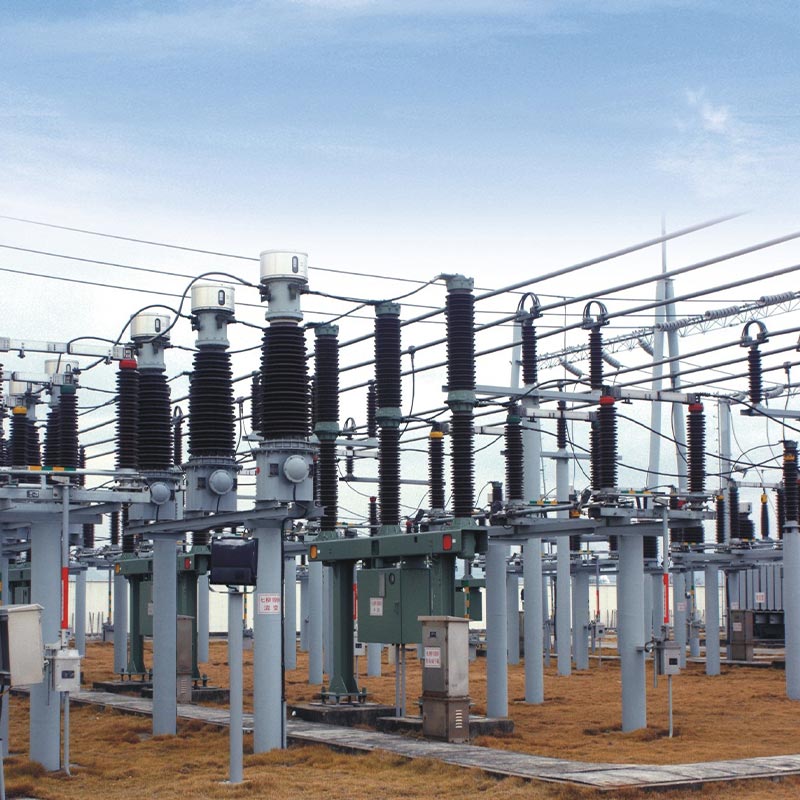

Fallbeispiel: Modernisierungsprojekt für ein 110-kV-Umspannwerk in Zhejiang
Im Jahr 2024 umfasste das Projekt zur Modernisierung des vorstädtischen 110-kV-Umspannwerks Zhejiang Jiaxing den Massenkauf von 32 Usune LB6-110kV-2×300/5 (5P30/5P30/0,5) Stromwandler. Liegt in einem Industriecluster mit großer Auslastung Schwankungen erforderte das Projekt eine extrem hohe Messgenauigkeit und Schutzempfindlichkeit. Nach der Inbetriebnahme Das Gerät kann Busstromdaten präzise erfassen und ermöglicht so eine Lastüberwachung in Echtzeit und eine schnelle Fehlerauslösung. Jährliche Betriebsdaten zeigen, dass der Messfehler weit unter dem nationalen Standardgrenzwert und dem Schutz liegt Die Maßnahmen sind präzise und zuverlässig und beseitigen die Messungenauigkeiten älterer Geräte vollständig.
Vor dem Einbau ist eine Sichtprüfung erforderlich, um Mängel wie beschädigte Porzellanbuchsen, Öl auszuschließen Lecks und nicht übereinstimmende Typenschildparameter; Stellen Sie sicher, dass der Ölstand des Expanders mit der Umgebungstemperatur übereinstimmt Füllen Sie bei niedrigem Ölstand qualifiziertes Transformatoröl (elektrische Festigkeit ≥45 kV) nach.
Die Ausrüstung muss während des gesamten Prozesses vertikal mit einem Transportneigungswinkel transportiert und angehoben werden ≤15°. Das Heben ist nur durch die unteren Hebelöcher gestattet; Belastung der Porzellanbuchsen und des Öls Restauratoren sind strengstens untersagt. Die maximale horizontale Zugkraft am Primäranschluss P1 beträgt ≤2000 N und bei P2 ist es ≤3000N; Um die Betriebssicherheit zu gewährleisten, müssen der Gerätekörper und die Abschirmschicht zuverlässig geerdet sein.
Während des Betriebs darf die Sekundärwicklung nicht im Leerlauf sein, um Hochspannungsrisiken und Geräteschäden zu vermeiden. Die vollständig versiegelte Struktur erfordert unter normalen Betriebsbedingungen keine Wartung. Überprüfen Sie die Sauberkeit des Überprüfen Sie die Porzellanbuchse und den Ölstand vierteljährlich. Wenn die Dichtung beschädigt oder die Isolierung feucht ist, geben Sie das Gerät an den Hersteller zurück umgehend zur Vakuumtrocknung und zum Ölwechsel ins Werk.
Der 110-kV-Stromwandler muss in einer trockenen, gut belüfteten Umgebung gelagert werden, direkte Sonneneinstrahlung und Regen sind zu vermeiden. Der Boden von Der Öltank sollte mindestens 50 mm über dem Boden liegen und die Lagertemperatur sollte mindestens -30 °C betragen. Nachher Bei einer Lagerung von einem Jahr sollten der Isolationswiderstand und der dielektrische Verlustkoeffizient regelmäßig getestet werden. Wenn die Bei längerer Lagerung blättert die Farbe ab, ein Neuanstrich sollte zeitnah erfolgen.

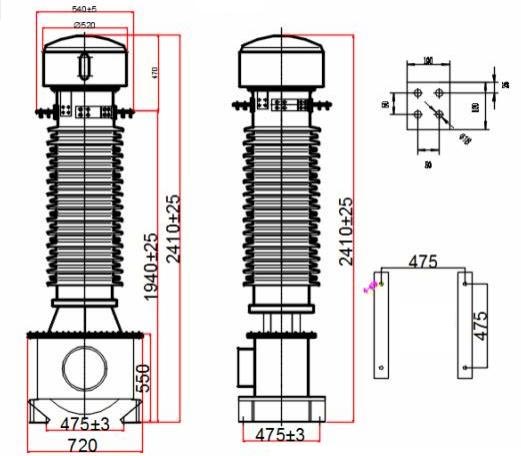

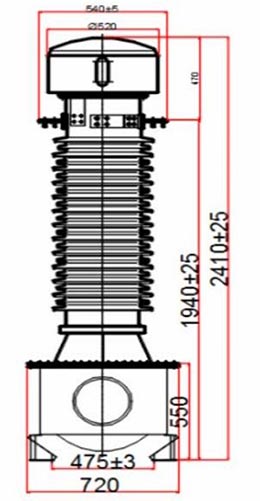

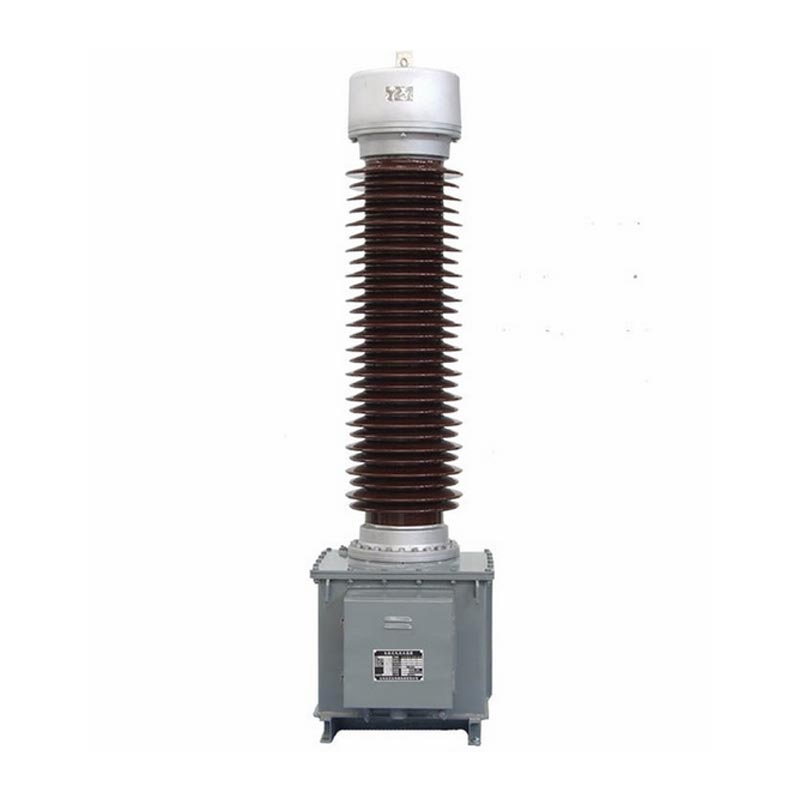

LB 6 - 110 kV Aussehen und Einbaumaße
Es ist kein Geräteaustausch erforderlich. Passen Sie einfach die Verkabelungsmethode des externen Anschlusses am oberen Öl an Konservator: Wenn die Primärwicklungen in Reihe geschaltet sind, ist das Basisstromverhältnis A/C; wenn angeschlossen parallel ist es das Doppelte des Stromverhältnisses 2*a/c. Die Bedienung ist einfach und erfordert keine spezielle Ausrüstung, anpassbar an unterschiedliche Lastbedingungen anzupassen und so die Kosten für den Geräteaustausch effektiv zu senken.
Die drei Modelle verfügen über die gleiche elektrische Kernleistung, wobei strukturelle Optimierungen speziell auf sie zugeschnitten sind Szenarien: ① Das Standardmodell ist für konventionelle Umgebungen bis zu 1000 m Höhe mit Kriechstrecke geeignet Abstand von 16 mm/KV; ② Das W2-Antiverschmutzungsmodell eignet sich für Küstengebiete und industriell verschmutzte Gebiete mit a Kriechstrecke von 20 mm/KV und verbesserte Korrosions- und Verschmutzungsbeständigkeit; ③ Das GYW-Höhenmodell ist geeignet für hochgelegene Gebiete bis zu 4000 m, mit einer maximalen Kriechstrecke von 31 mm/KV und hält niedrigen Luftverhältnissen stand Druck und Umgebungen mit starker ultravioletter Strahlung.
Zunächst muss die Sekundärwicklung unter Last betrieben oder kurzgeschlossen werden; Offene Stromkreise sind strengstens verboten um Hochspannungsausfälle und Unfälle mit Personenschäden zu verhindern. Zweitens: Sorgen Sie für eine zuverlässige Erdung der Verbindungsstelle Box und der unteren Erdungsschraube des Öltanks angeschlossen sind und dass das Erdungskabel den Spezifikationen entspricht, um statische Aufladung zu vermeiden Stromaufbau. Drittens sind während des normalen Betriebs eine Demontage der versiegelten Struktur und eine willkürliche Probenahme erforderlich verboten. Testen Sie regelmäßig die Daten zu dielektrischen Verlusten und Teilentladungen, um eine stabile Isolationsleistung sicherzustellen.
Als professioneller Hersteller und Lieferant von Hochspannungsgeräten in China bietet der LB6-110-kV-Stromtransformator von Usune Electric erhebliche Vorteile: standardisierte Fabrikproduktion unter strikter Einhaltung nationaler und internationaler Vorschriften Industriestandards, die eine stabile Genauigkeit und eine starke Anpassungsfähigkeit an die Umgebung gewährleisten; und eine vollständig versiegelte, wartungsfreies Design, wodurch die späteren Betriebs- und Wartungskosten erheblich reduziert werden. Das Unternehmen bietet a Service aus einer Hand, einschließlich Auswahl und Anpassung, technischer Beratung, Installation vor Ort und Kundendienst Wartung. Die Parameter können entsprechend den Projektanforderungen optimiert werden und bieten so eine zuverlässige Gewährleistung der Sicherheit und Sicherheit stabiler Betrieb des 110-kV-Stromnetzes.
