Stromwandler für den Außenbereich

Der kapazitive Außenstromtransformator LB6-110kV ist ein zentrales Hochspannungs-Unterstützungsgerät von Zhejiang Yousen Elektrisch. Es wurde speziell für komplexe Einsatzbedingungen im Freien entwickelt und verfügt über ein vollständig abgedichtetes Ölpapier Isolierung in Öl getaucht Struktur, eine Nennbetriebsspannung von 110 kV, eine maximale Betriebsspannung von 126 kV, und ist Kompatibel mit 50-Hz-/60-Hz-Wechselstromnetzen und erfüllt die Betriebsanforderungen einer nicht effektiv geerdeten Sternpunkt Systeme.

Dieses Produkt integriert Mess- und Schutzfunktionen und ist mit Messwicklungen der Klassen 0,2 und 0,5 ausgestattet und 5P/10P-Schutzwicklungen. Es unterstützt zwei Übersetzungsverhältnisse für Reihen- und Parallelschaltung, mit Primärstromabdeckung von 2×50A–2×1000A und Sekundärausgang von 1A/5A. Einsatz von Präzisionsfertigung Das Produkt wird in einer renommierten Fabrik verarbeitet und zeichnet sich durch eine hervorragende Anpassungsfähigkeit an die Umwelt aus: Das Standardmodell ist dies geeignet für Höhen unter 1000 m, während das GYW-Höhenmodell stabil auf 4000 m Höhe arbeiten kann. Es ist weit verbreitet Wird in städtischen und ländlichen Umspannwerken, in der Industrie- und Bergbaustromversorgung sowie in Szenarien zur Stromerzeugung mit neuer Energie eingesetzt.

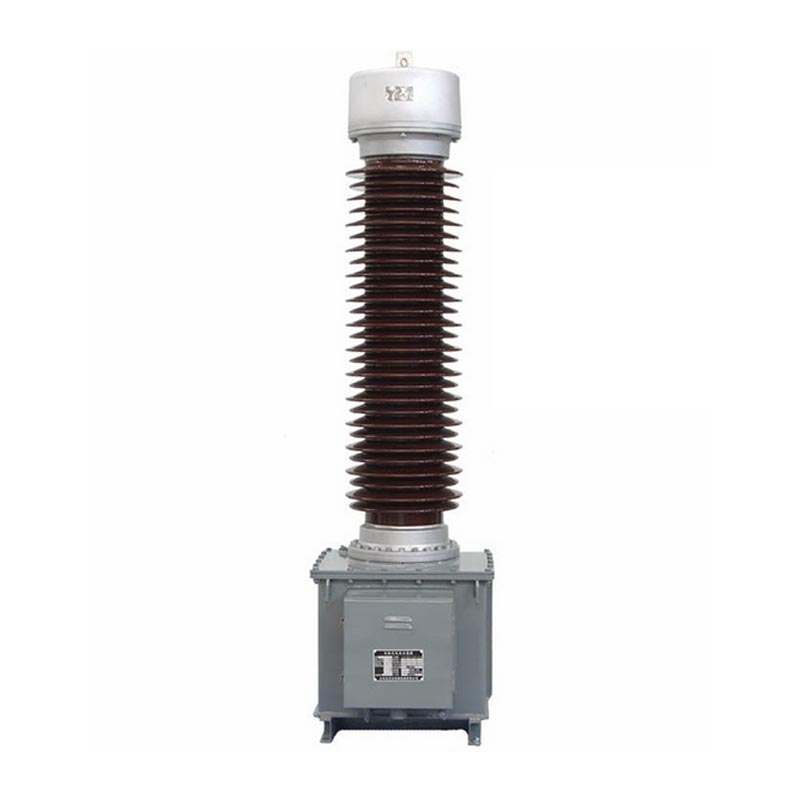

LB6-110kV Kapazitiver Stromwandler

Modellerklärung und Nutzungsbedingungen

1. Erklärung der Modellparameter

Die vollständige Modellnummer für den Outdoor-Stromtransformator lautet LB6-110kV P/P/P/0,5ab/c, unterteilt in drei Kerne Definitionen:
- Basismodell: L steht für Stromwandler, B steht für Schutzstufe, 6 gibt die Seriennummer des Designs an, 110 gibt den Nennspannungspegel an und W2 steht für die sekundäre Umweltschutzkonfiguration.
- Präzisionskombination: Eingebaute vier Sätze Sekundärwicklungen, darunter eine Messwicklung der Klasse 0,5 und Drei Schutzwicklungen der P-Klasse, die verschiedene Präzisionskombinationen zur Anpassung an unterschiedliche Mess- und Prüfverfahren unterstützen Anforderungen an die Schutzpräzision.
- Aktuelles Verhältnis: Markiert als 2*a/c, unterstützt Dual-Ratio-Umschaltung. Das Verhältnis ist Klimaanlage/Klimaanlage, wenn das Ölausdehnungsgefäß oben angebracht ist Der externe Anschluss ist in Reihe geschaltet und 2*a/c bei Parallelschaltung. Eine einfache Verkabelung vor Ort ist möglich schalten.

2. Standardbetriebsbedingungen

- Umgebungstemperatur: Maximum +40℃, Minimum -25℃, Tagesdurchschnitt Maximum +30℃; Bedingungen bei extrem niedrigen Temperaturen können individuell angepasst und ausgehandelt werden.
- Installationshöhe: Standardtyp ≤1000 m; LB6-110 GYW Typ für große Höhen ≤4000 m.

Produktstrukturmerkmale

1.Wicklungs- und Isolationsstruktur

Die Primärwicklung nimmt eine U-förmige Struktur an. Spezifikationen von 2×400A und darunter verwenden papierisoliertes Flachkupfer Draht, während Spezifikationen von 2×500A–2×1000A doppellappige halbrunde Aluminiumrohre verwenden. Der Kern nutzt a Kapazitives Öl-Papier-Isolierungsverfahren, bei dem Hochspannungskabelpapier die Hauptisolierung umhüllt. Mehrere Schichten der Kondensatorabschirmung erzeugen ein gleichmäßiges elektrisches Feld, wobei die innere Schicht an Hochspannung und die äußere Schicht angeschlossen ist Schicht geerdet, was die Isolationssicherheit deutlich verbessert. Die Primärwicklung ist in zwei Abschnitte unterteilt Vier Anschlüsse, Anschluss an den oberen Öltank für einfaches Umschalten des Übersetzungsverhältnisses.

2. Versiegeltes Schutzdesign

Auf der Oberseite ist ein Metallexpander installiert, der die dadurch verursachten Änderungen im Isolierölvolumen automatisch ausgleicht Temperaturschwankungen, Isolierung der Luft und Verhinderung der Ölalterung aufgrund von Feuchtigkeit, wodurch die Lebensdauer der Ausrüstung verlängert wird. Der Expander verfügt über ein eingebautes Ölstandsbeobachtungsfenster zur Echtzeitüberwachung des Ölstands. Alles zweitrangig Klemmen und primäre Abschirmungsklemmen sind zentral mit dem Öltank-Anschlusskasten verbunden, um sicherzustellen standardisierte Verkabelung und starke Anti-Interferenz-Fähigkeiten.

3. Sichere Installationsstruktur

Der Öltank ist aus hochwertigen Stahlplatten geschweißt, mit vorgebohrten Hebelöchern an der Unterseite für Stabilität insgesamt heben. Der Anschlusskasten und der Öltank sind zur Gewährleistung der Zuverlässigkeit mit speziellen Erdungsbolzen ausgestattet Erdung der Sekundärwicklung und der gesamten Einheit. Das Produkt verfügt über ein Design mit reduzierter Polarität; wenn primär Strom P1 eintritt und P2 austritt, Sekundärstrom wird über S1/S2/S3 ausgegeben, entsprechend der branchenüblichen Verkabelung Logik und erleichtert die Inbetriebnahme vor Ort.

Technische Kernparameter

1. Grundlegende elektrische Parameter

- Nennbetriebsspannung: 110 kV; Maximale Betriebsspannung: 126 kV
- Nennfrequenz: 50/60 Hz; Polarität: Subtraktive Polarität
- Nennprimärstrom: 2×50A~2×1000A (mehrere Spezifikationen verfügbar)
- Bewerteter Sekundärstrom: 1A, 5A
- Sekundäre Ausgangskapazität: 15 VA bis 50 VA (anpassend an das Transformatorverhältnis)

2. Genauigkeitsfehlerstandards

- Messklasse (0,2/0,5): Stromfehler ±0,2 % bis ±1,5 %, Phasendifferenz 10′ bis 90′, erfüllt hochpräzise Energie Messanforderungen.
- Schutzklasse (5P/10P): Stromfehler der Klasse 5P ≤ ±1 %, zusammengesetzter Fehler ≤ 5 %; Zusammengesetzter Fehler der 10P-Klasse ≤10 %, Zuverlässiger Schutz bei Systemfehlern.

3. Spannungsfestigkeit und Isolationsparameter

- Netzfrequenzfestigkeit: 185 kV/1 Minute für Primär- und Sekundärkreise sowie gegen Erde; 3kV/1min für Sekundärkreise und zur Erde; 5 kV/1 Minute für primäre Abschirmung zur Erde. Trockentest der Außenisolierung: 230 kV; nass Prüfung: 185 kV.
- Spannungsfestigkeit gegenüber Blitzimpulsen: Interne Isolierung 450 kV; GYW2 Anti-Verschmutzungstyp in großer Höhe bis zu 560 kV.
- Kriechstrecke: Standardtyp ≥16 mm/kV; umweltfreundlicher Typ bis ≥31 mm/kV, geeignet für raue Umgebungen wie Küstengebiete, industrielle Verschmutzung und große Höhen.

4. Kurzschlussstabilitätsparameter

Die Ausrüstung weist eine hervorragende thermische und dynamische Stabilitätsleistung auf. Für 300-600A-Spezifikationen gilt: Der kurzfristige thermische Stabilitätsstrom kann 31,5–45 kA erreichen, und der dynamische Stabilitätsstrom kann 80–115 kA erreichen. in der Lage, kurzfristigen Kurzschlussstromstößen standzuhalten und Geräteschäden zu verhindern.

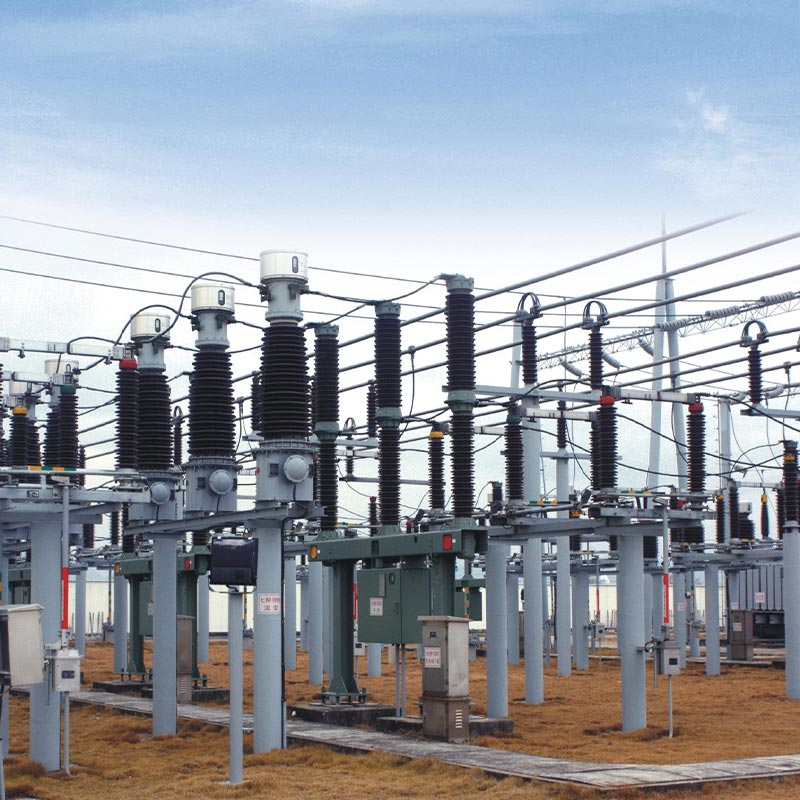

Anwendungsfall aus der Praxis

Der Usune LB6-110kV Outdoor-Stromtransformator wurde erfolgreich bei der Modernisierung einer 110-kV-Stromnetz-Umspannstation eingesetzt Projekt in Ostchina, bei dem veraltete Ausrüstung ersetzt und Probleme wie geringe Genauigkeit und schlechtes Wetter gelöst werden Widerstand und häufige Wartung.

Das Projekt befindet sich in einem vorstädtischen Industriepark, einem Gebiet, das das ganze Jahr über Luftfeuchtigkeit und leichte Temperaturen aufweist industrielle Umweltverschmutzung, die mehrere produzierende Unternehmen mit Strom versorgt. Für das Projekt wurde das LB6-110kV GYW ausgewählt Umweltschutzmodell für große Höhen (2×300/5A, 5P30/5P30/0,5S/0,2S Genauigkeitskombination). Nach mehr als zwei Jahren Für einen stabilen Betrieb sorgen die hochpräzisen 0,2S/0,5S-Wicklungen für eine genaue Messung für industrielle Anwender Mehrere Schutzwicklungen ermöglichen eine schnelle Reaktion auf Netzschwankungen und kleinere Kurzschlussfehler Keine Fehlauslösungen und keine Fehlauslösungen. Die vollständig versiegelte Struktur widersteht effektiv Feuchtigkeit und Verunreinigungen Korrosion, ohne Öllecks oder Probleme mit der Alterung der Isolierung, was den nachfolgenden Wartungsaufwand um mehr als reduziert 60 %, was die Stabilität und Zuverlässigkeit des Produkts unter rauen Betriebsbedingungen vollständig bestätigt.

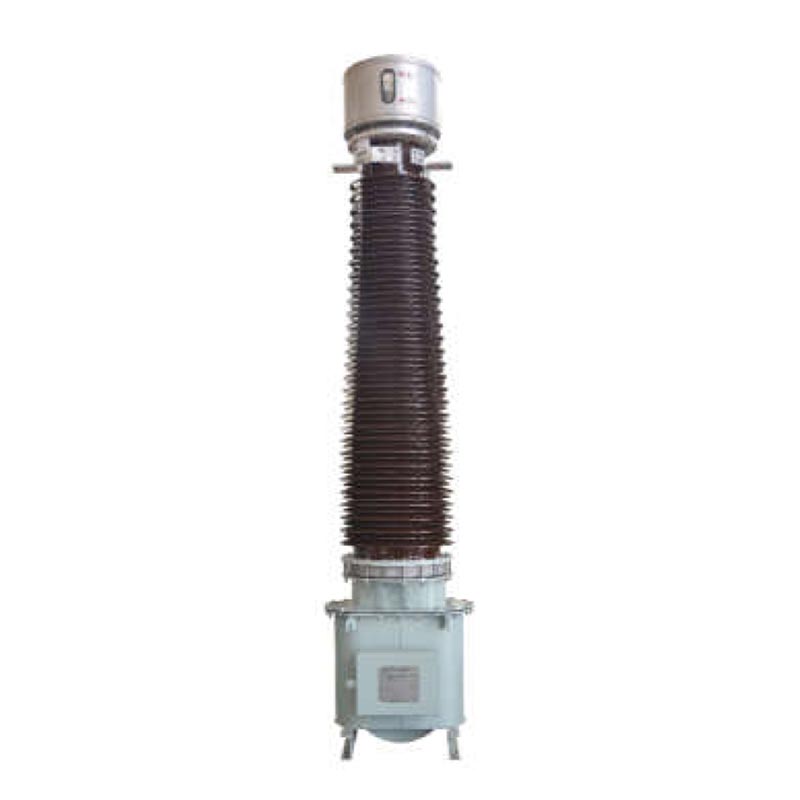

LB 6 - 110 kV Aussehen und Einbaumaße

Projektreferenz

Cas-Space-Raketenstartprojekt

Testbericht

FAQ

F1: Wie kann vor Ort zwischen den beiden Stromverhältnissen umgeschaltet werden?

Es ist keine Demontage der Ausrüstung erforderlich. Nur die Verdrahtungskonfiguration der externen Anschlüsse am oberen Öl Restaurator muss angepasst werden. Die Reihenschaltung der Primärwicklungen ist das Grundverhältnis A/C; Parallelschaltung ergibt das Doppelte des Primärstromverhältnisses 2*a/c. Die Ausrüstung wird standardmäßig parallel versendet; einfach folgen Der Schaltplan ermöglicht ein schnelles Umschalten, ohne die Isolierung oder Lebensdauer des Geräts zu beeinträchtigen.

F2: Welche Szenarien eignen sich für unterschiedliche Isolierungs- und Umweltschutzmodelle?

Der Standardtyp (≥16 mm/kV) eignet sich für flache Gebiete mit guten Umgebungsbedingungen unter 1000 m; W-Typ zum Schutz vor Umweltverschmutzung (≥20 mm/kV) ist für städtische und allgemeine industrielle Verschmutzungsszenarien geeignet; GYW-Typ zur Vermeidung von Umweltverschmutzung in großen Höhen (≥25 mm/kV) ist für hochgelegene Gebiete unter 4000 m geeignet; Der erweiterte GYW2-Typ (≥31 mm/kV) ist für extreme Bedingungen ausgelegt Bedingungen wie Salznebel an der Küste, starke Industrieverschmutzung und extrem große Höhen bieten eine stärkere Wirkung Anti-Aging-Isolierung.

F3: Was sind die wichtigsten Wartungsaspekte für den Außenstromtransformator?

Erstens ist der sekundäre Leerlaufbetrieb strengstens verboten, um Risiken durch Hochspannungsinduktion zu vermeiden. Zweitens, die versiegelte Struktur darf nicht willkürlich demontiert werden; Im Normalfall ist ein wartungsfreier Betrieb möglich Bedingungen. Drittens sollten der dielektrische Verlust und der Isolationswiderstand jährlich getestet werden, und die Daten müssen überprüft werden grundsätzlich im Einklang mit den Werkswerten. Viertens sollten die Ölstände saisonal überprüft und qualifiziert werden Transformatoröl sollte umgehend nachgefüllt werden, wenn der Ölstand niedrig ist.

Produktvorteile und Zusammenfassung

Der 110-kV/126-kV-Außenstromtransformator der Usune LB6-Serie zeichnet sich durch sein standardisiertes Design, seine stabile Leistung und ... aus Starke Anpassungsfähigkeit an die Umgebung, löst die Schwachstellen herkömmlicher Geräte, wie z. B. die Anfälligkeit für Feuchtigkeit, leichte Ölalterung und schwache Antifouling-Eigenschaften. Flexible Verhältnis- und Genauigkeitskombinationen können die Anforderungen erfüllen differenzierte Anforderungen an Stromnetzmessung, Relaisschutz und industrielle Energieüberwachung. Als hochwertig Hochspannungsgeräte, die in einer renommierten chinesischen Fabrik hergestellt werden, bieten äußerst zuverlässige, kostengünstige und kostengünstige Lösungen wartungsarme Lösungen für globale Energieprojekte und ist damit ein vertrauenswürdiger Lieferant für Stromnetzunternehmen und Ingenieurbüros.
