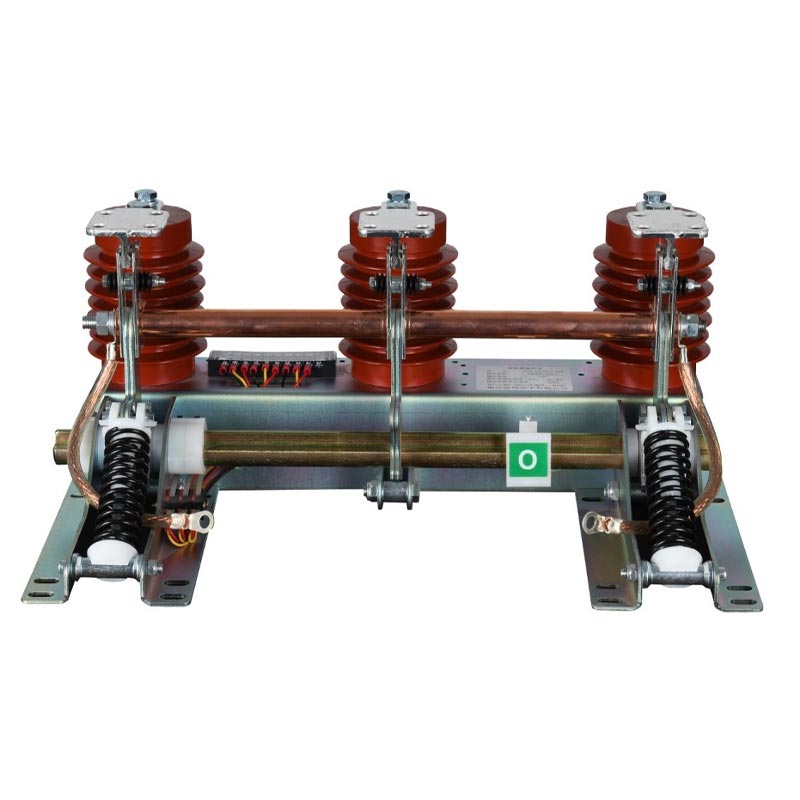

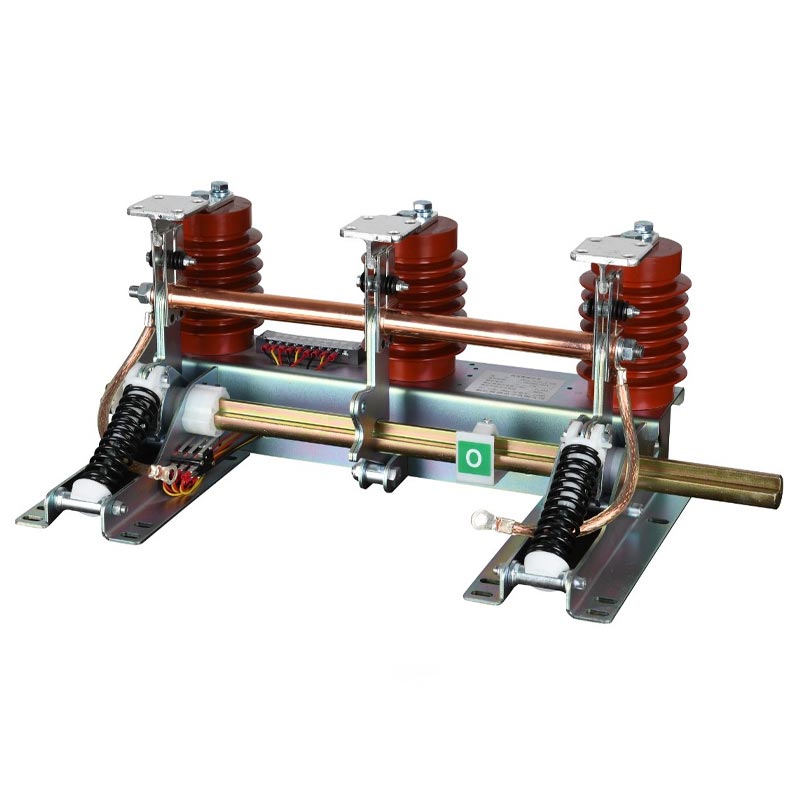

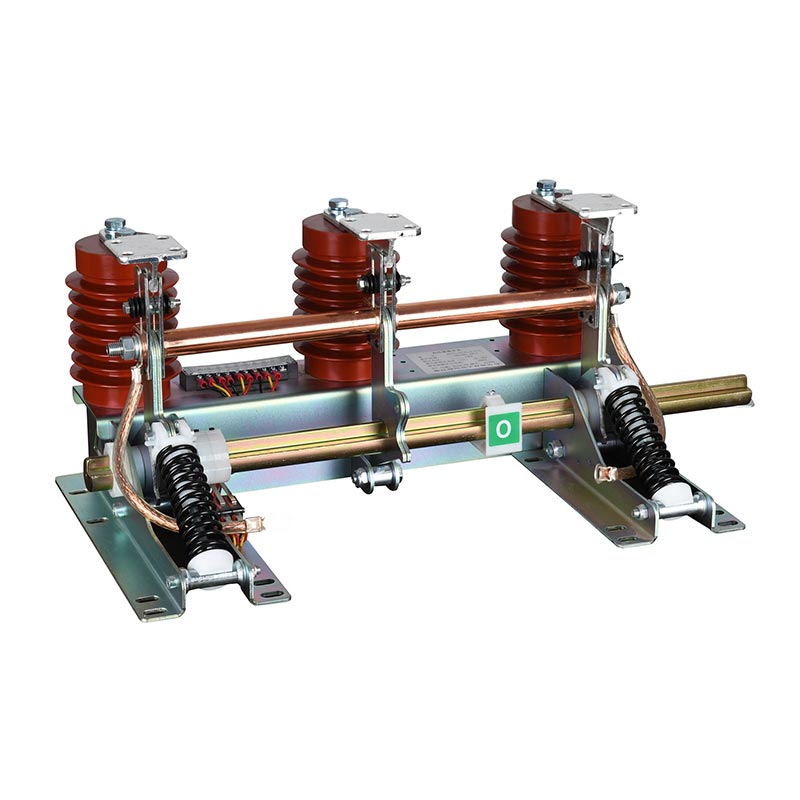

Erdungsschalter Jn15

Der Usune-Erdungsschalter Jn15 ist für Wechselstromsysteme mit 12 kV und unter 50 Hz geeignet. Speziell für die Rennstrecke entwickelt Sicherheitserdung, es kann mit verschiedenen Hochspannungsschaltanlagen verwendet werden, um kritischen Erdungsschutz während zu bieten Gerätewartung oder Stromausfälle. Durch die zuverlässige Ableitung von Restspannungen und die Widerstandsfähigkeit gegen Kurzschlussströme Es gewährleistet die Sicherheit des Wartungspersonals und der elektrischen Ausrüstung.

Als professioneller Hersteller zeichnet sich die Produktserie von Usune durch eine kompakte und robuste Struktur aus, die einen stabilen Betrieb ermöglicht in rauen Innenräumen mit hoher Luftfeuchtigkeit, hohem Staubgehalt und mäßiger Verschmutzung. Es entspricht voll und ganz GB1985-89 und internationale IEC129-Standards sorgen für Produktkonsistenz und globale Anwendbarkeit.

Technische Kernparameter

Kernproduktvorteile

1. Sicher und zuverlässig

Der Erdungsschalter Jn15 ist mit einem präzisen mechanischen Verriegelungsmechanismus ausgestattet, um Fehlbedienungen zu verhindern (z. B. Schließen unter Spannung); Es verfügt über eine ausgezeichnete Kurzschlussfestigkeit und ist dazu in der Lage Hält einem Kurzzeitstrom von 31,5 kA/4 s und einem Spitzenstrom von 80 kA stand und bewahrt so die strukturelle Integrität im Gebäude Fehlerfall; Hochwertige Dämmkomponenten bieten eine hohe Isolationsfestigkeit, sind feuchtigkeitsbeständig und verschmutzungsbeständig und gewährleisten einen stabilen Langzeitbetrieb.

2. Kompakt und einfach zu bedienen

Die optimierte kompakte Bauweise ermöglicht den flexiblen Einbau in verschiedene Hochspannungsschaltanlagen (z. B. KYN28). und HXGN-Typen); Klare Statusanzeigen und werkzeuglose Zugangsöffnungen erleichtern die bequeme Bedienung und Wartung; Die beweglichen Teile bestehen aus korrosionsbeständigen Materialien und sind präzisionsgeschmiert, sodass ein reibungsloser Betrieb über einen längeren Zeitraum gewährleistet ist 2000 Zyklen.

3. Breite Anwendbarkeit und Standardkonformität

Der Erdungsschalter Jn15 ist mit 6,6-12-kV-Systemen kompatibel und kann mit allen gängigen Hochspannungssystemen kombiniert werden Schaltanlage. Es entspricht vollständig den Standards GB1985-89 und IEC129 und eignet sich daher für verschiedene Projekte im In- und Ausland. Es kann in Innenräumen mit Temperaturen von -10℃ zuverlässig betrieben werden bis +40℃, Höhen ≤1000m, Luftfeuchtigkeit 95% und Verschmutzungsgrad der Klasse II.

4. Qualitätssicherung im Werk

Der Erdungsschalter Jn15 wird in Usunes moderner Fabrik unter Verwendung automatisierter Produktionslinien und strenger Sorgfalt hergestellt Qualitätsprüfung. Jedes Produkt wird dynamischen, statischen und Isolationstests unterzogen, bevor es das Werk verlässt. A Ein professionelles Forschungs- und Entwicklungsteam kann maßgeschneiderte Konfigurationen basierend auf spezifischer Spannung, Stromstärke oder Installation bereitstellen Anforderungen.

Realer Anwendungsfall: Stromverteilungsprojekt für städtische Gewerbekomplexe

1. Projekthintergrund

Ein 320.000 Quadratmeter großer Gewerbekomplex in Ostchina benötigt ein sicheres und zuverlässiges 10-kV-Stromverteilungssystem, einschließlich acht Hochspannungsschalträume vom Typ KYN28A-12. Zur Gewährleistung der Wartungssicherheit sind stabile Erdungsschalter erforderlich und Systemschutz.

2. Lösung und Umsetzung

Der Auftragnehmer entschied sich für den Usune-Erdungsschalter Jn15 (insgesamt 64 Einheiten), der alle eingehenden und ausgehenden Leitungen abdeckt und PT-Schränke. Die Installation wurde nach Standardverfahren durchgeführt, wobei mechanische und elektrische Anforderungen erfüllt wurden Verriegelung mit der Schaltanlage. Während der Inbetriebnahme, des Betriebs, der Verriegelung und der Prüfung der Kurzschlussfestigkeit Alle entsprachen den Design- und nationalen Standards.

3. Projekterfolge

- Betriebssicherheit: Über 3 Jahre lang störungsfrei in Betrieb, 18 Wartungszyklen ohne Ausfall elektrische Sicherheitsrisiken.
- Systemstabilität: Drei Kurzschlussfehler wurden erfolgreich ohne Geräteschäden überstanden, wodurch Stromausfälle verkürzt wurden Erholungszeit.
- Effiziente Wartung: Klare Statusanzeigen und komfortable Bedienung, wodurch die Erdungszeit für Wartungsarbeiten um ein Vielfaches verkürzt wird ca. 40 %.
- Kundenfeedback: „Der Usune JN15-12-Schalter ist zuverlässig und einfach zu bedienen, entscheidend für die allgemeine Stromsicherheit von.“ der Komplex. Es wird eine vorrangige Wahl für zukünftige Projekte sein.“

Wichtigste technische Parameter

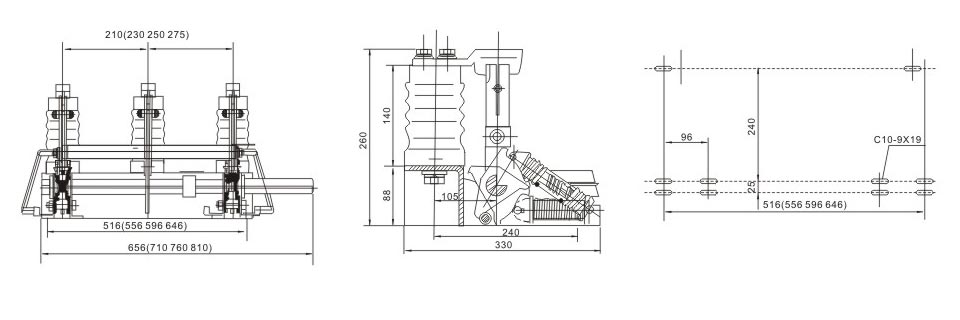

Äußere Abmessungen

Projektreferenz

Cas-Space-Raketenstartprojekt

Testbericht

FAQ

F1: Mit welchen Arten von Schaltanlagen kann der Usune-Erdungsschalter Jn15 kompatibel sein?

A: Kompatibel mit allen gängigen Hochspannungsschaltanlagen für den Innenbereich, wie KYN28A-12, HXGN-12, XGN2-12 usw. geeignet für 6,6-kV-/10-kV-/11-kV-/12-kV-Systeme und standardmäßige Phasenabstände von 150 mm/165 mm/210 mm/250 mm; spezielle Schränke können durch Kontaktaufnahme mit Usune angepasst werden.

F2: Welche Wartung ist für den Erdungsschalter JN15 erforderlich?

A: Empfohlener Wartungsplan:
- Alle 6 Monate: Sichtprüfung, Prüfung auf Verschleiß, Korrosion, lockere Verbindungen und Verriegelungszustände.
- Jährlich: Funktionstest, Überprüfung des reibungslosen Öffnens und Schließens und der korrekten Verriegelung.
- Alle 5 Jahre: Leistungsprüfung, Prüfung der Isolation und Kurzschlussfestigkeit gem Standards.
- Alle 2 Jahre: Wartung der Schmierung, Auftragen von Schmiermittel auf bewegliche Teile, um die Lebensdauer zu verlängern.

F3: Kann JN15-12 in Höhen über 1000 m oder in korrosiven Umgebungen verwendet werden?

A: Standardmodelle sind für Höhen ≤1000 m, Verschmutzung der Klasse II und nicht korrosive Umgebungen geeignet. Für Höhen >1000 m oder korrosive Umgebungen (Chemikalien, Meersalz) bietet Usune verbesserte Produkte an, darunter verstärkte Isolierung, Korrosionsschutzbeschichtungen und höhenabhängiges Derating-Design. Kontaktieren Sie unser technisches Team für individuelle Lösungen.

Abschluss

Die Hochspannungs-Erdungsschalter der Serie Usune JN15-12 für den Innenbereich vereinen Sicherheit, Zuverlässigkeit und Vielseitigkeit. Anpassung an 6,6-12-kV-Stromnetze. Sie erfüllen globale Standards und haben sich in tatsächlichen Projekten bewährt eine ideale Wahl für den Erdungsschutz. Als professioneller chinesischer Lieferant liefert Usune qualitativ hochwertige Produkte und umfassende technische Unterstützung für verschiedene Projekte in der Energieverteilung, Industrie und Gewerbe.
