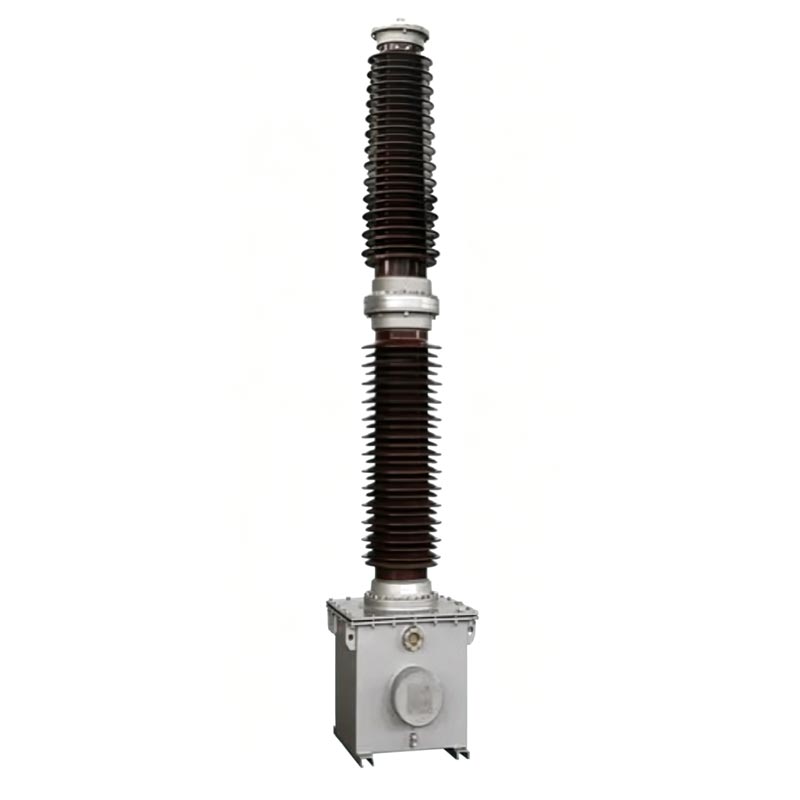

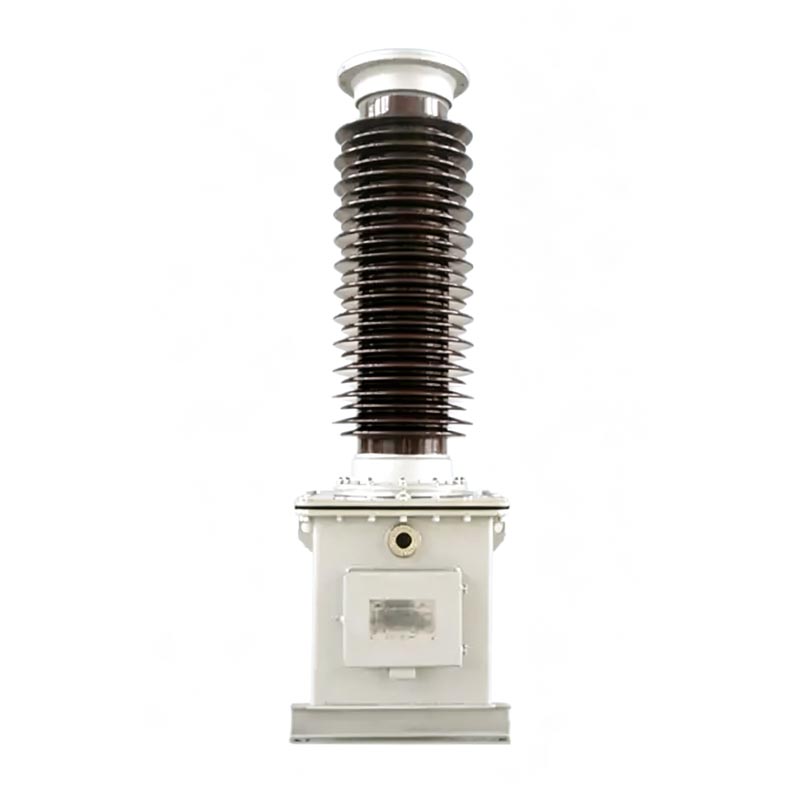

Spannungstransformator für den Außenbereich

Der Außenspannungstransformator der Usune TYD-Serie deckt alle Spannungsebenen von 35 kV bis 220 kV ab und wandelt Hochspannung um Systeme auf 100/√3 V- oder 100 V-Standard-Niederspannungssignale, um den Anforderungen der Energiemessung, Spannungsmessung, Relaisschutz und Überprüfung der Netzsynchronisation. Im Vergleich zu herkömmlichen elektromagnetischen Spannungswandlern Dieses Produkt verfügt außerdem über eine Kommunikationskopplung mit Stromleitungsträgern, wodurch Ferroresonanzprobleme vermieden werden. Es ist insgesamt Die Struktur ist zuverlässig und gewährleistet den langfristigen sicheren und stabilen Betrieb von Hochspannungsnetzen, was sie zu einem Kernstück macht Unterstützungsgerät für den Smart-Grid-Aufbau.

Kondensator-Spannungswandler

TYD-35 (66, 110/220)kV-0,01 (0,02)

Allgemeine Anweisungen

Erklärung des Produktmodells

Die Modellcodes der TYD-Serie definieren klar Produktparameter und anwendbare Szenarien und erleichtern so die Konstruktion Auswahl und Installation vor Ort. Die Kodierungsregeln lauten wie folgt:

1. Modellstruktur: TYD ① – ② ③

- TYD: Code für kapazitiven Spannungswandler
- ①: Nennphasenspannung des Systems (Einheit: kV)
- ②: Nennkapazität des Spannungsteilers (Einheit: μF, optional 0,01 μF, 0,02 μF)
- ③: Funktionsmerkmalssuffixcode

2. Erklärung des Suffixcodes:

- H: Verschmutzungsbeständiger Typ, geeignet für stark verschmutzte Bereiche
- G: Höhentyp, geeignet für Gebiete über 2000 m Höhe
- F: Geeignet für nicht wirksam geerdete Sternpunktsysteme

3. Typisches Modellbeispiel

TYD110/√3-0,02FH, repräsentiert einen Spannungspegel von 110 kV, eine Spannungsteiler-Nennkapazität von 0,02 μF, geeignet für Neutralpunkt nicht effektiv geerdeter Systeme und Umgebungen mit Verschmutzung der Klasse D, ein kapazitiver Spannungstransformator.

Kernfunktionen

1. Präzise Messung und Spannungsmessung

Ermöglicht eine hochpräzise Spannungserfassung und Energiemessung und gewährleistet so eine genaue Abrechnung des Stromnetzes Verbrauchsdaten.

2. Schutz des Stromnetzes und automatische Steuerung

Bietet stabile Spannungssignale für den Relaisschutz, die automatische Steuerung des Stromnetzes und die Synchronisierung Überprüfung und ermöglicht eine schnelle Reaktion auf Systemfehler.

3.Kommunikationskopplung über die Stromleitung

Fungiert als Koppelkondensator für die Kommunikation über Stromleitungsträger und ermöglicht eine Signalübertragung über Stromleitungen ohne zusätzliche Verkabelung.

Ausführungsstandards

Der gesamte Produktions- und Prüfprozess des Außenspannungstransformators richtet sich strikt nach den nationalen Vorschriften Maßgebliche Standards, die die technischen Abnahmespezifikationen vollständig erfüllen:
- GB/T20840.1-2010 „Instrumententransformatoren – Teil 1: Allgemeine technische Anforderungen“
- GB/T20840.5-2013 „Instrumententransformatoren – Teil 5: Ergänzende technische Anforderungen für kapazitive Spannung“. Transformatoren“
- GB/T19749-2005 „Gekoppelte Kondensatoren und kapazitive Spannungsteiler“

Anwendbare Umgebungsbedingungen

Der Outdoor-Spannungstransformator zeichnet sich durch eine hervorragende Anpassungsfähigkeit an die Umgebung aus und kann unter komplexen Bedingungen stabil arbeiten Außenbedingungen. Standardmäßig anwendbare Parameter sind wie folgt:
- Installationsszenarien: Geeignet für den Innen- und Außenbereich
- Umgebungstemperatur: -40℃~+45℃ (Sonderbedingungen können individuell angepasst und ausgehandelt werden)
- Maximale Windgeschwindigkeit: ≤150 km/h
- Nennhöhe: ≤2000 m (G-Typ-Höhenversion passt sich an größere Höhen an)
- Glasurdicke: ≤10 mm
- Umweltschutzklasse: Standardklasse D (Kriechstrecke ≥ 43,3 mm/kV), optional Klasse E (Kriechstrecke ≥ 53,7 mm/kV)

Strukturelle Vorteile des Produkts

Das CVT der Usune TYD-Serie verfügt über eine modulare integrierte Struktur, die aus zwei Kernteilen besteht: einer kapazitiven Spannung Teiler und ein elektromagnetisches Gerät. Die Struktur ist robust und langlebig:

1. Hochfester kapazitiver Spannungsteiler

Verwendet ein hochwertiges Dünnschicht- und Kondensatorpapier-Verbunddielektrikum. Es gibt mehrere Kondensatorelemente in der Porzellanbuchse in Reihe geschaltet, vakuumimprägniert mit hochwertigem Isolieröl. Das voll Die versiegelte Struktur ist mit einer Ölkompensationsvorrichtung ausgestattet, um die interne Spannungsstabilität aufrechtzuerhalten und Öl zu eliminieren Leckage- und Feuchtigkeitsprobleme. Die Bolzenmontagestruktur gewährleistet eine bequeme Installation und eine sichere Verbindung.

2.Integriertes elektromagnetisches Gerät

Beinhaltet einen eingebauten Zwischentransformator, eine Kompensationsdrossel und einen schnell sättigenden Drosseldämpfer, alle versiegelt in einem ölgefüllten Stahltank. Es wird vor Verlassen des Werks mit dem Niederspannungsteiler vormontiert, Gewährleistung einer vollständigen Isolierung des Isolierölsystems und Vermeidung gegenseitiger Beeinflussung.

3.Sicherheitsschutzdesign

Ausgestattet mit speziellen Dämpfungs-, Erdungs- und Trägerwellenanschlüssen mit deutlicher Markierung. Mehrfachschutz Strukturen verhindern wirksam Sicherheitsrisiken wie Hochspannungslecks und Schäden an Sekundärgeräten.

Ingenieuranwendung Cas

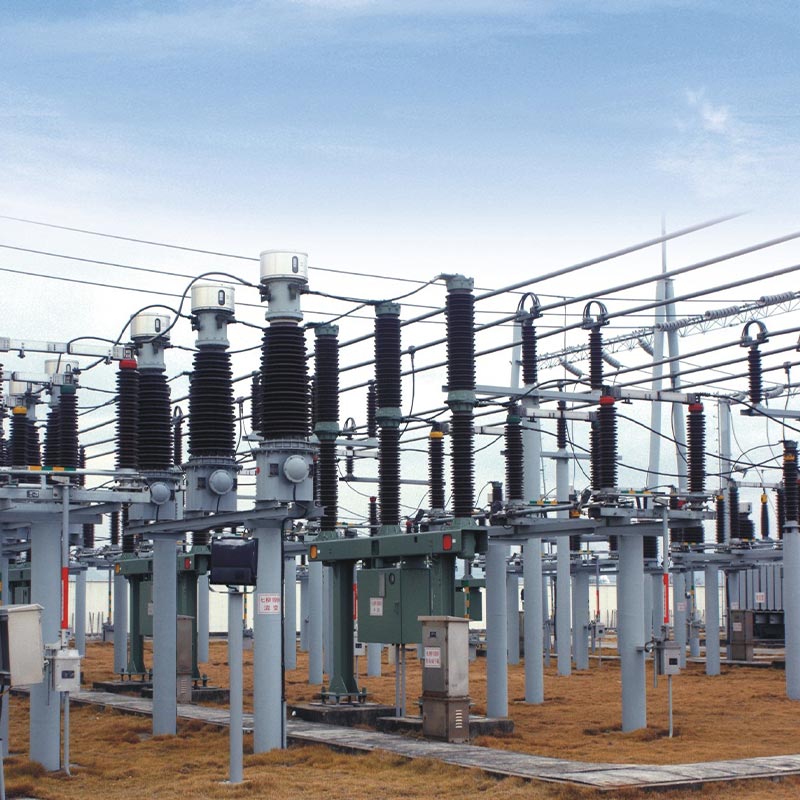

Als hochwertiger Lieferant von Hochspannungs-CVT-Geräten sind die Spannungswandler der TYD-Serie von Usune bekannt erfolgreich bei einem Schlüsselprojekt zur Erneuerung des städtischen 110-kV-Stromnetzes in Zhoushan, Provinz Zhejiang, eingesetzt. Die Das Projekt wählte das klassische Modell TYD110/√3-0,02FH, das für die komplexen Betriebsbedingungen vor Ort geeignet ist Küstengebiet mit starker Verschmutzung und einem nicht wirksam geerdeten Sternpunkt.
Die Originalausrüstung in diesem Umspannwerk litt unter instabiler Spannungsmessung und schwacher Entstörung Fähigkeiten. Nach dem Austausch der CVTs durch CVTs der Usune TYD-Serie läuft die Anlage seit mehreren Jahren stabil mehr als 3 Jahre, wobei auch in rauen Umgebungen wie hohen Temperaturen eine genaue Messung und eine stabile Signalausgabe gewährleistet sind Feuchtigkeit, Salznebel und starker Wind. Dies bietet zuverlässige Unterstützung für den Relaisschutz und den Träger von Umspannwerken Kommunikation, wodurch die Zuverlässigkeit des regionalen Stromnetzbetriebs effektiv verbessert und die Ausrüstung reduziert wird Ausfallraten und die vollständige Überprüfung der hervorragenden Witterungs- und Verschmutzungsbeständigkeit des Produkts.

Betriebs- und Wartungsspezifikationen

1. Kernbetriebsparameter

- Langzeitbetrieb: 1,2-fache Nennspannung (1,2 Un)
- Kurzzeitige Überlastung: Kann 30 Sekunden lang bei 1,5 Un Spannung betrieben werden
- Dedizierter F-Typ: Kann 8 Stunden lang ununterbrochen bei einer Spannung von 1,9 Un betrieben werden

2. Tägliche Wartungsanforderungen

- Überprüfen Sie regelmäßig den Dichtungszustand des Geräts, um ein Austreten von Isolieröl zu verhindern.
- Sorgen Sie für eine zuverlässige Verbindung der Dämpfungsklemmen d1 und d2; Der Betrieb im Leerlauf ist strengstens untersagt.
- Wenn sie nicht an Trägergeräte angeschlossen sind, müssen die N- und X-Klemmen zuverlässig kurzgeschlossen werden;
- Die unbefugte Demontage von Dichtungsschrauben und Dichtungsstrukturen für Öleinfüllöffnungen ist verboten;
- Um Sicherheitsrisiken durch Öl zu vermeiden, sind keine routinemäßigen Ölprobenentnahmen und Tests der elektromagnetischen Einheit erforderlich Pegel sinkt.

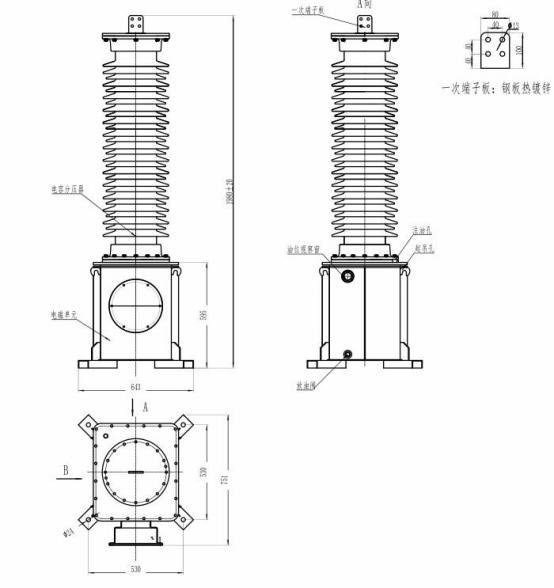

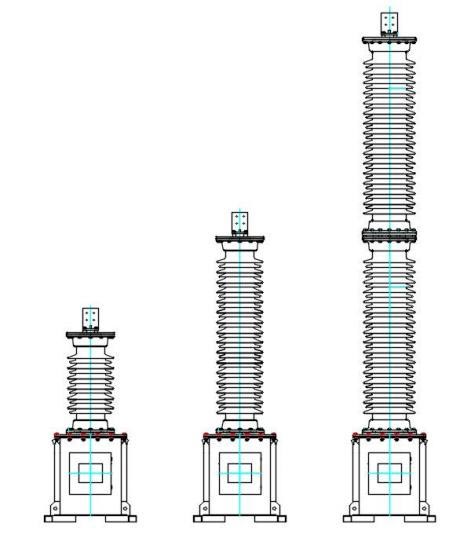

Produktabmessungen.

Projektreferenz

Cas-Space-Raketenstartprojekt

Testbericht

FAQ

F1: Welche Kerntests müssen vor der Inbetriebnahme des CVT der Usune TYD-Serie durchgeführt werden?

Gemäß der Norm DL/T596-1996 müssen drei Kerntests durchgeführt werden: Erstens die Kapazität und die Dielektrizität Der Verlust des Kondensatorteilers muss geprüft werden, wobei der Kapazitätswert um ≤2 % vom Typenschild abweichen muss und die dielektrischer Verlustfaktor ≤0,002. Zweitens muss der Isolationswiderstand der elektromagnetischen Einheit mit einem geprüft werden 2500-V-Megohmmeter, wobei der Isolationswiderstand jedes Anschlusses zur Erde ≥500 MΩ beträgt. Drittens die Genauigkeitskalibrierung Der Test erfordert eine Vergrößerung des Winkels der Hochspannungsleitungen, um Störungen durch Streukapazität zu reduzieren und sicherzustellen Messgenauigkeit.

F2: Was sind die wichtigsten Vorsichtsmaßnahmen für die Installation des Außenspannungstransformators vor Ort?

Erstens sind der Kondensatorteiler und das elektromagnetische Gerät ein passender Satz und müssen entsprechend installiert werden Typenschildnummern; sie können nicht beliebig ausgetauscht werden. Zweitens die Hebelöcher der elektromagnetischen Einheit Zum Heben muss ein Öltank verwendet werden. Das Anheben der Kondensator-Porzellanhülse ist verboten, um Geräte zu verhindern Schaden. Drittens muss das Fundament mit hochfesten M20-Schrauben befestigt werden und die Gesamtneigung der Ausrüstung muss gewährleistet sein 2/1000 mm nicht überschreiten. Viertens stellen Sie sicher, dass der X-Anschluss zuverlässig geerdet und der Dämpfungsanschluss sicher ist angeschlossen werden, um Geräteschäden zu vermeiden.

F3: Für welche Szenarien eignen sich die Suffixmodelle H, G und F?

H ist der Anti-Schadstoff-Typ und eignet sich für stark verschmutzte und stark korrosive Umgebungen wie Küstengebiete und Industriebergwerke; G ist der Typ für große Höhen, optimiert für große Höhen, Niederspannung und niedrige Temperaturen Umgebungen, geeignet für Gebiete über 2000 m; F ist der systemadaptive Typ, der speziell für den Neutralpunkt entwickelt wurde Nicht wirksam geerdete Stromversorgungssysteme mit stärkerer Überspannungstoleranz, geeignet für spezielle Stromnetze Betriebsbedingungen.

Werksstärke und Servicegarantie

Zhejiang Usune Electric ist eine professionelle Fabrik für Hochspannungs-Elektrogeräte, die Forschung und Entwicklung, Produktion, und Vertrieb. Mit langjähriger Erfahrung im Bereich Hochspannungstransformatoren verfügt das Unternehmen über ein komplettes Produktionssystem und strenge Qualitätskontrollprozesse. Alle TYD-Produkte haben die nationalen Standardtests bestanden und gewährleisten so Stabilität Leistung und hohe Wirtschaftlichkeit. Standardisierte Produkte und maßgeschneiderte Lösungen können entsprechend bereitgestellt werden unterschiedlichen Spannungsniveaus, Umgebungsbedingungen und Stromnetzanforderungen und sorgt so für eine zuverlässige Hochspannung unterstützende Ausrüstung für globale Energieprojekte.
