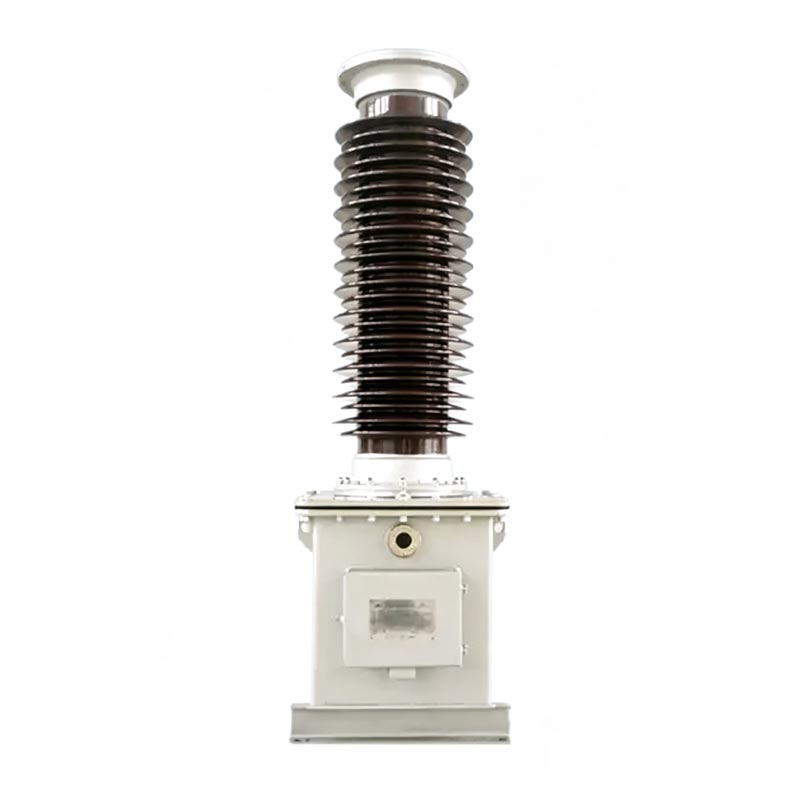

Der 110-kV-Pt-Spannungstransformator der Usune TYD-Serie ist speziell ein leistungsstarker kapazitiver Spannungstransformator Entwickelt für 110-kV-Hochspannungsnetze. Das Produkt übernimmt das Prinzip der kapazitiven Spannungsteilung und ist vollständig versiegelte, in Öl getauchte Struktur, wodurch die Nachteile herkömmlicher Transformatoren wie große Größe und Schwäche vermieden werden Anti-Interferenz und verfügt über eine ausgezeichnete Verschmutzungsbeständigkeit, Kältetoleranz und Windbeständigkeit. Dies Die Ausrüstung integriert Mess-, Schutz- und Trägerkommunikationskopplungsfunktionen und ist eine zentrale Unterstützung Gerät für den intelligenten Betrieb und die Wartung von 110-kV-Energieübertragungs- und -transformationssystemen.
Der 110-kV-Pt-Spannungstransformator hält sich strikt an die nationalen Standards GB/T20840.1-2010, GB/T20840.5-2013 und GB/T19749-2005. Seine Design-, Produktions- und Testprozesse sind standardisiert und alle Leistungsparameter erfüllen die Spezifikationen für vorbeugende Prüfungen von Energieanlagen.
Allgemeine Anweisungen
- TYD: Sondercode für kapazitive Spannungswandler
- 110/3: Die Nennphasenspannung des Systems, mit dem es kompatibel ist, beträgt 110 kV
- 0,02: Die Nennkapazität des kapazitiven Spannungsteilers beträgt 0,02 μF
- Suffix-Merkmalscode: H – Anti-Schadstoff-Typ; G – Höhentyp (geeignet für Höhen über 2000 m);
F – Geeignet für nicht wirksam geerdete Sternpunktsysteme
Beispiel: TYD110/3-0,02FH stellt einen kapazitiven Spannungswandler dar, der für einen Sternpunkt von 110 kV geeignet ist nicht wirksam geerdete Stromnetze mit einer Nennkapazität von 0,02 μF und einer hohen Schadstoffschutzbewertung.

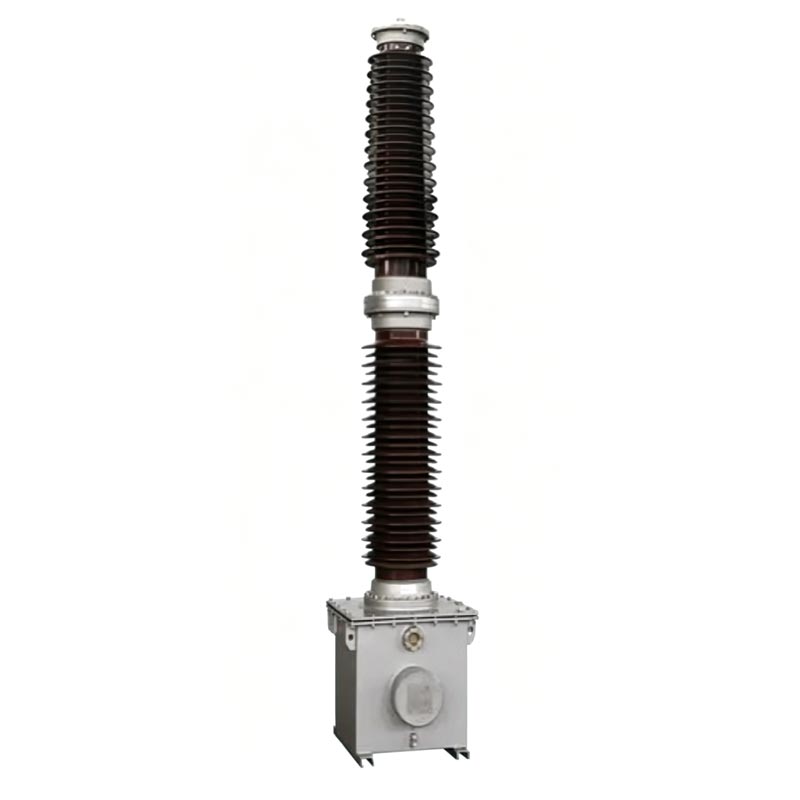

Bestehend aus gestapelten Koppelkondensatoren und Spannungsteilerkondensatoren. Mehrere Kondensatorsätze Die Elemente sind in der Porzellanbuchse in Reihe geschaltet. Es wird ein hochwertiger dünner Film und Kondensatorpapier verwendet Es besteht aus einem Verbunddielektrikum und ist mit hochwertigem Isolieröl vakuumimprägniert. Das Gerät ist vollständig versiegelt Struktur mit einer eingebauten Ölausgleichsvorrichtung, um einen stabilen Innendruck aufrechtzuerhalten und Öllecks zu verhindern. Eliminieren Sie die Notwendigkeit einer Probenahme vor Ort, isolieren Sie effektiv äußere Feuchtigkeit und Verunreinigungen und sorgen Sie für Stabilität Isolationsleistung.
Der 110-kV-Pt-Spannungstransformator ist vollständig in einem ölgefüllten Stahltank (der auch als dient) versiegelt Kondensatorbasis), einschließlich eines Zwischentransformators, einer Kompensationsdrossel und einer Schnellsättigungsdrossel Dämpfer. Es wird vor Verlassen des Werks mit dem Niederspannungsteilerkondensator vormontiert. Das Elektromagnetische Die Einheit und der Ölkreislauf des Kondensatorteilers sind vollständig isoliert, sodass keine Störungen auftreten und ein stabiler Betrieb gewährleistet ist. Sekundärverkabelung und Trägerwellenanschlüsse befinden sich zentral in einem Anschlusskasten an der Seitenwand des Tanks. Klar gekennzeichnet für eine einfache Verkabelung und Wartung vor Ort.
Reduziert den Ausgang präzise, um ein Standard-Niederspannungssignal bereitzustellen und bietet zuverlässige Datenunterstützung für die Stromversorgung Netzenergiemessung und Echtzeit-Spannungsüberwachung.
Ausgestattet mit Relaisschutz und automatischer Steuerungsausrüstung ermöglicht es die Identifizierung von Stromnetzfehlern, Synchronisationsüberprüfung und Leitungsschutz, um Geräteschäden und durch Stromnetzunfälle verursachte Unfälle zu verhindern Spannungsanomalien.
Dient als dedizierter Kopplungskondensator für die Trägerkommunikation über die Stromleitung und bietet einen stabilen Signalkanal für Datenübertragung im Stromnetz sowie Fernbedienung und -wartung.
- Kompatible Betriebsbedingungen: 50/60-Hz-Wechselstromnetz
- Sekundäre Ausgangsspannung: 100/√3V, 100V (Standardspezifikationen)
- Tangens des dielektrischen Verlusts: ≤0,002
- Kondensatorfehler: Nicht mehr als ±2 % des Nennwertes auf dem Typenschild
- Isolationswiderstand: ≥500 MΩ (gemessen mit einem 2500 V Megaohmmeter)
- Überspannungsbetriebsfähigkeit: Langzeitbetrieb bei 1,2-facher Nennspannung; Kurzzeitbetrieb bei 1,5
mal Nennspannung für 30 Sekunden; Typ F kann 8 Stunden lang kontinuierlich bei der 1,9-fachen Nennspannung betrieben werden
- Betriebstemperatur: -40℃~+45℃ (anpassbar für besondere Bedingungen)
- Maximaler Windgeschwindigkeitswiderstand: 150 km/h
- Anwendbare Höhe: ≤2000 m (Modelle für große Höhen auf Anfrage erhältlich)
- Maximale Glasurdicke: 10 mm
- Schadstoffschutzklasse: Standardklasse D (Kriechstrecke ≥ 43,3 mm/kV), optional Klasse E (Kriechstrecke ≥
53,7 mm/kV)

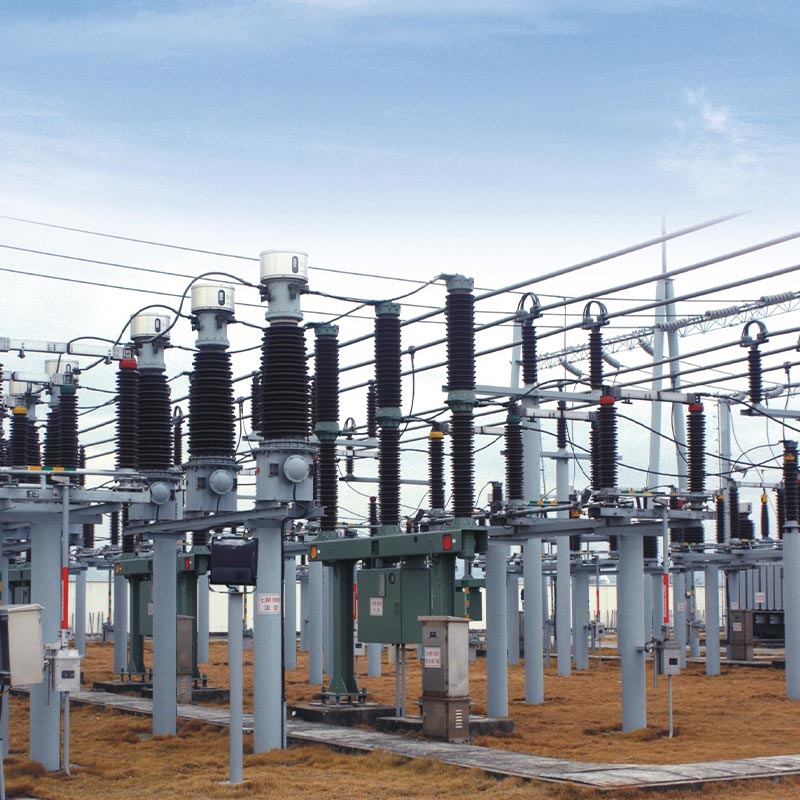

Der umweltfreundliche 110-kV-Pt-Spannungstransformator Usune TYD110/3-0.02FH wurde erfolgreich in einem Außenbereich eingesetzt Renovierungsprojekt eines regionalen 110-kV-Umspannwerks in der Provinz Zhejiang. Dieses Umspannwerk versorgt die Umgebung Industrieparks und Wohngebiete, die eine extrem hohe Stromversorgungsstabilität und Gerätezuverlässigkeit erfordern. Liegt in einem Küstengebiet mit hoher Luftfeuchtigkeit, starkem Salznebel und starker Verschmutzung sowie häufigen Meeresbrisen. Das Projekt verlangt von der Hochspannung strenge Anforderungen an den Schutz vor Umweltverschmutzung, Korrosion und Alterung Ausrüstung.
Das Heben, Installieren und Inbetriebnehmen der Geräte erfolgte streng nach Herstellervorgaben bevor es in Betrieb genommen wird. Das zeigen zwei Jahre Betrieb und Wartung vor Ort sowie regelmäßige Testdaten Kernparameter wie Gerätekapazität und dielektrischer Verlust entsprechen durchweg den nationalen Standards, mit Nein Probleme wie Öllecks, ungewöhnliche Geräusche oder Parameterabweichungen. Sein überlegener Antifouling- und Korrosionsschutz Die Struktur widersteht wirksam der Korrosion durch Salzsprühnebel an der Küste und feuchter Luft und vermeidet häufige Fehler wie z Isolationsalterung und Spannungsschwankungen bei herkömmlichen Messwandlern. Es vervollständigt die Leistung stabil Messung, Spannungsüberwachung und Trägerkommunikationskopplung, um eine kontinuierliche und sichere Stromversorgung zu gewährleisten Umspannwerk und vollständige Überprüfung der Stabilität und Anpassungsfähigkeit des Produkts unter rauen Außenbedingungen.
Das Gerät wird als kompletter Satz Kondensator-Spannungsteiler + elektromagnetisches Gerät geliefert. Installation muss Halten Sie sich strikt an die Typenschildnummern. Willkürliches Mischen und Ersetzen sind strengstens untersagt. Für Ausrüstung Beim Heben müssen die speziellen Hebelöcher für den Öltank der elektromagnetischen Einheit verwendet werden. direktes Heben von Kondensator-Porzellanbuchsen sind verboten. Das Fundament wird mit hochfesten M20-Schrauben befestigt, und das Ganze Der Installationsneigungswinkel beträgt ≤2/1000 mm, um einen stabilen Gerätebetrieb zu gewährleisten.
Wichtige Verkabelungsanforderungen: Die Dämpferklemmen d1 und d2 müssen zuverlässig verbunden sein; Es gelten ausschließlich offene Stromkreise verboten. Wenn sie nicht an Trägergeräte angeschlossen sind, müssen die N- und X-Klemmen zuverlässig kurzgeschlossen werden. Während Beim Betrieb des Geräts muss die Klemme X direkt und zuverlässig geerdet sein, um das Eindringen von Hochspannung zu verhindern Sekundärgehäuse beschädigen, die Ausrüstung beschädigen und die persönliche Sicherheit gefährden.
Die Ausrüstung verfügt über eine vollständig abgedichtete, in Öl getauchte Struktur, die eine stabile Leistung gewährleistet und die Notwendigkeit überflüssig macht für routinemäßige Ölprobenentnahmen und -tests. Für die routinemäßige Wartung sind lediglich regelmäßige Überprüfungen der Dichtigkeit des Geräts erforderlich Zustand, Klemmendichtheit und Fehlerbehebung bei ungewöhnlichen Geräuschen, Sekundärspannungsanomalien und plötzlichen Störungen Spannungsspitzen in der offenen Dreieckschaltung. Unbefugte Demontage der Befestigungsschrauben und Dichtungen des Gerätes Struktur ist strengstens untersagt. Der Kondensatorteiler und das elektromagnetische Gerät dürfen nicht ohne zerlegt werden die Erlaubnis des Herstellers. Nach der Verschrottung muss das Gerät der örtlichen Umweltbehörde übergeben werden Schutzabteilung für zentrale und schadlose Entsorgung zur Vermeidung von Umweltverschmutzung.
H ist der verschmutzungsresistente Typ, der für Küsten- und stark verschmutzte Industrieszenarien geeignet ist und über verbesserte Eigenschaften verfügt Kriechstrecke und Korrosionsbeständigkeit; G ist der Höhentyp, optimiert für Gebiete über 2000 m Höhe, geeignet für Umgebungen mit niedriger Spannung und starker ultravioletter Strahlung; F ist ein spezieller Typ für den nicht wirksamen Neutralpunkt Erdung, mit stärkerer Überspannungstoleranz, geeignet für entsprechende Stromnetzsysteme. Das passende Modell kann basierend auf der geografischen Umgebung und dem Stromnetz des Projekts ausgewählt werden.
D1 und D2 sind Dämpferanschlüsse. Wenn sie geöffnet werden, führt dies zu einem Ausfall der Klappe, wodurch es zu internen Überspannungen kommt Dies führt zu dauerhaften Schäden an Kondensatoren und elektromagnetischen Einheiten. Wenn kein Trägergerät angeschlossen ist, Durch das Trennen der Klemmen N-X kann Hochspannung in den sekundären Anschlusskasten gelangen und die Sekundärseite durchbrennen Überwachungs- und Schutzausrüstung verursachen und einen Sicherheitsunfall verursachen. Die Zuverlässigkeit der Terminalverbindungen muss sein vor der Inbetriebnahme des Gerätes überprüft werden.
Nein, eine regelmäßige Ölprobenahme und -prüfung ist nicht erforderlich. Die elektromagnetische Einheit arbeitet mit niedriger Spannung und a Vor Verlassen des Werks wurde ein vollständiger Satz an Dichtungs- und Leistungstests durchgeführt, um die Zuverlässigkeit zu gewährleisten Dichtungsleistung. Bei der Probenahme vor Ort wird das interne Druckgleichgewicht der Ausrüstung gestört, was zu Folgendem führt: Mögliche Probleme wie Ölstandsabfall, Eindringen von Feuchtigkeit und Verschlechterung der Isolierung. Nur Routinekontrollen Die Integrität der Dichtungen und die Stabilität der elektrischen Parameter müssen überprüft werden. Wenn die Parameter abnormal sind, Wenden Sie sich für spezielle Tests an den Hersteller.
