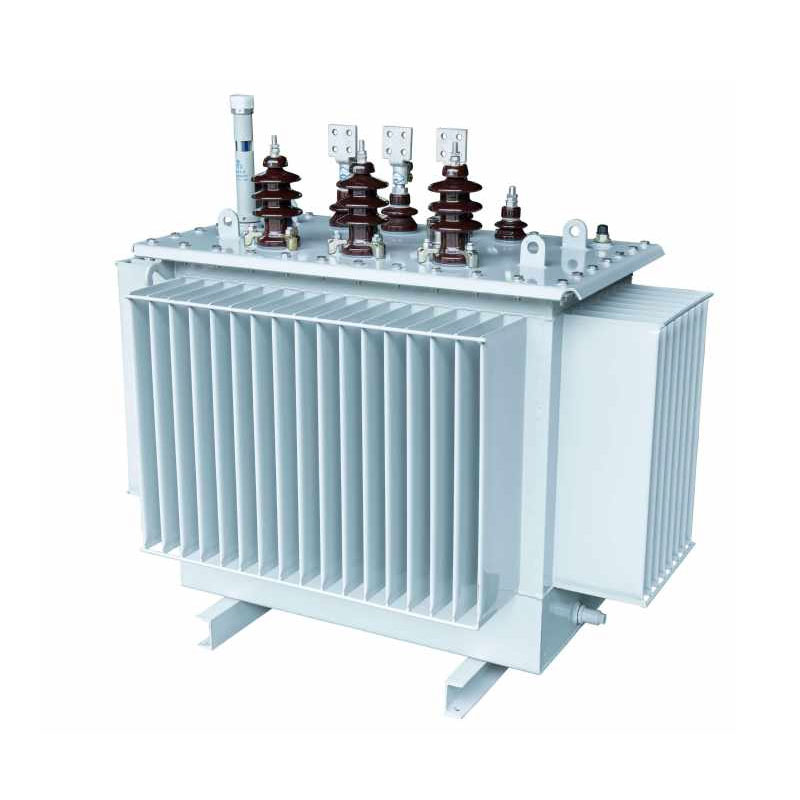

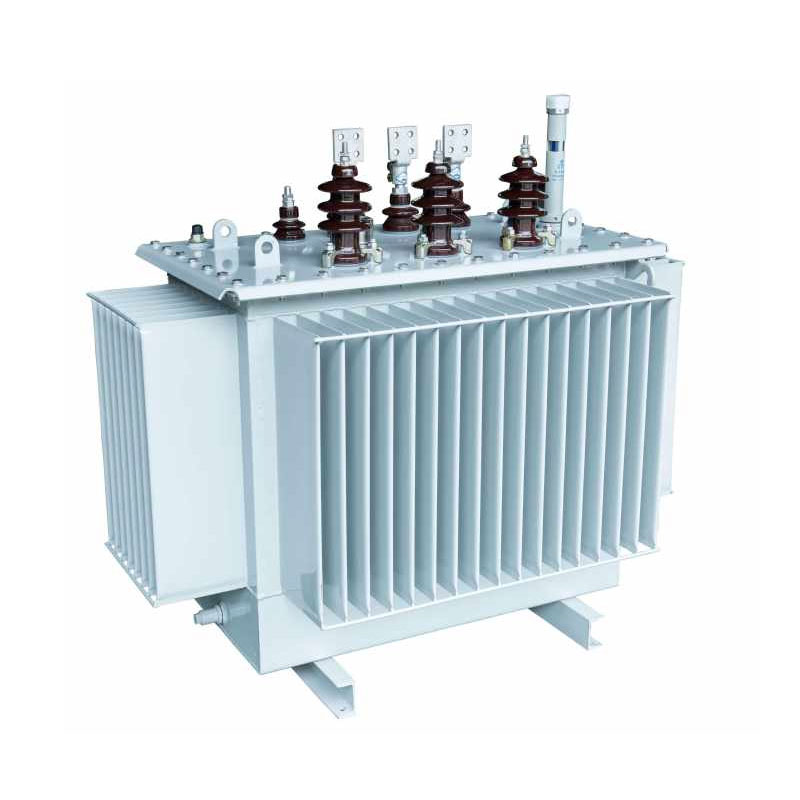

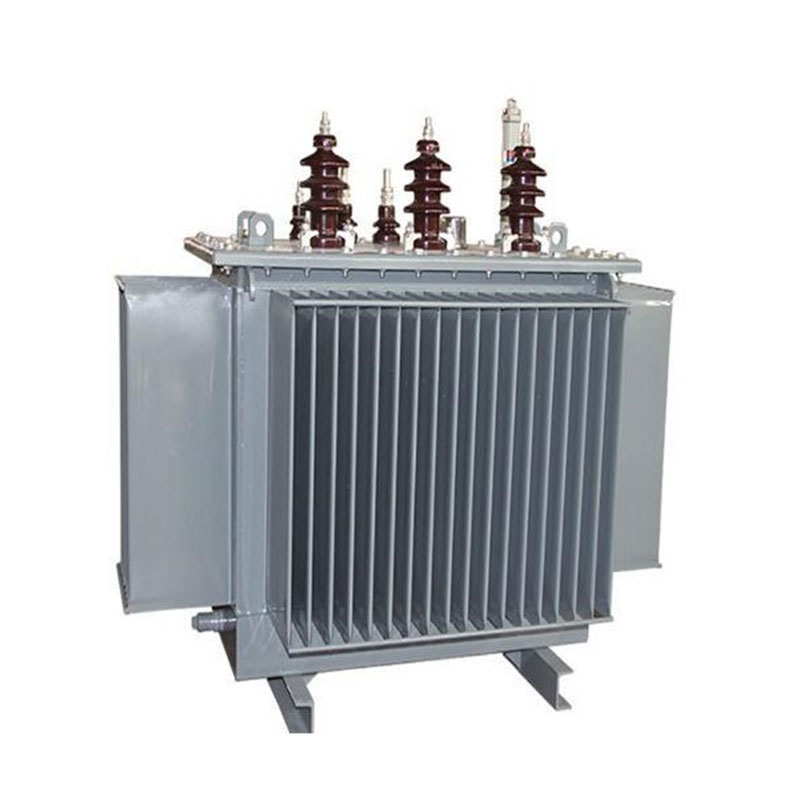

4000KVADreiphasen-Öltransformator

Der 4000-kVA-Dreiphasen-Öltransformator von Usune deckt die drei Hauptspannungsebenen 10 kV, 20 kV und ab 36 kV, was einen verbesserten, hocheffizienten und energiesparenden Verteilungstransformator darstellt. Abkehr vom Traditionellen Bei der Kernstruktur mit gestapelten Laminierungen wird ein gleichseitiges dreieckiges 3D-Wickelkernlayout verwendet. Dieses Design führt zu einem Der Kernsäulenquerschnitt nähert sich einem Kreis an, eine enge Wicklungspassung und im Grunde ein lückenloser Magnetkreis Lösung häufiger Probleme, die bei herkömmlichen Transformatoren auftreten, wie z. B. dreiphasige Unsymmetrie, hohe Betriebsverluste usw übermäßiger Lärm.

Unterstützt durch standardisierte Produktionslinien und strenge Qualitätskontrollsysteme bietet das Produkt starke Umweltaspekte Anpassungsfähigkeit und hohe Betriebsstabilität. Es erfüllt die langfristigen und zuverlässigen Stromversorgungsanforderungen komplexer Szenarien – einschließlich Netzausbauten, Industrieproduktion und Integration vorgefertigter Umspannwerke – bei der Bereitstellung hervorragende Energiesparvorteile und wirtschaftlicher Wert.

Kernstrukturmerkmale und Produktvorteile

1. Optimierte Kernstruktur: Extrem verlustarmer und leiser Betrieb

Der Kern besteht aus hochreinen kornorientierten Siliziumstahlblechen, die mit importiertem deutschen Georg verarbeitet werden Querschneideausrüstung. Es nutzt einen präzisen 45°-Verbindungsprozess und einen mehrstufigen kreisförmigen Querschnitt durch Laminierung gebildete Struktur, wodurch magnetische Streuverluste und Hystereseverluste wirksam reduziert werden. Das Gleichseitige Die dreieckige Anordnung stellt sicher, dass die magnetischen Pfade für alle drei Phasen gleich und minimiert sind. Durch völlig Durch die Eliminierung von Luftspalten im Magnetkreis werden Leerlaufverluste und Betriebsgeräusche erheblich reduziert. unterdrückt die Erzeugung dritter Harmonischer und sorgt für eine präzise dreiphasige Leistungsbalance.

2. Verstärktes Spulendesign mit hervorragender Kurzschluss- und Schlagfestigkeit

Die Hochspannungsspule nutzt ein zylindrisches Wicklungsdesign, während die Niederspannungsspule beide zylindrischen Wicklungen unterstützt und Folienwickelverfahren. Die optimierte Spulenstruktur sorgt für eine rationelle Magnetkreisverteilung, Dadurch wird die Widerstandsfähigkeit des Transformators gegenüber Kurzschlüssen und Überlastungen deutlich erhöht Verhindert Spulenverformungen oder Geräteausfälle aufgrund von Netzschwankungen. Die konzentrische Wicklungsstruktur Verbessert die allgemeine strukturelle Stabilität und gewährleistet einen sicheren und stabilen Betrieb unter langfristigen Belastungsbedingungen.

3. Korrosionsbeständiger Welltank für raue Bedingungen und lange Lebensdauer

Der Tank wird aus hochpräzisem kaltgewalztem Stahl in einer spezialisierten Georg-Welltankproduktion hergestellt Linie. Die Oberfläche ist mit einem speziellen Korrosionsschutzmittel in petrochemischer Qualität beschichtet, das Öl und Öl widersteht chemischer Korrosion, wodurch es für verschiedene raue industrielle Betriebsumgebungen geeignet ist. Das Integrierte Die gewellte Struktur sorgt für eine effiziente Wärmeableitung und gleicht die Wärmeausdehnung automatisch aus Kontraktion des Transformatoröls; Darüber hinaus verlangsamt das luftisolierte Innendesign effektiv die Alterung das Isolieröl und verlängert so die Gesamtlebensdauer der Anlage erheblich.

4. Isolierstruktur der Klasse A, die einen hohen Betriebssicherheitsfaktor gewährleistet

Der 4000-kVA-Dreiphasen-Öltransformator verfügt durchgehend über eine Isolationsstruktur der Klasse A. Mit Hoch- und Niederspannungsspulen sind konzentrisch angeordnet, der Zwischenspulenspalt nutzt ein Design, das Papphülsen und kombiniert Kleine Ölspalte zur Optimierung interner Isolations- und Wärmeableitungssysteme. Dies verbessert effektiv die Dadurch wird die Isolationsfestigkeit der Ausrüstung verbessert, Isolationsausfälle vermieden und ein kontinuierlicher, sicherer Betrieb gewährleistet unter Nennlast und mäßiger Überlastung.

Produkttyp

Energieeinsparung, Kohlenstoffreduzierung und wirtschaftliche Vorteile

Der 4000-kVA-Dreiphasen-Öltransformator von Usune zeichnet sich durch eine hervorragende Energiesparleistung aus. Jährlicher Betrieb Kosten und CO2-Emissionen können mit branchenüblichen Formeln genau berechnet werden und bieten Datenunterstützung für Projektenergiebewertungen und Kostenbudgetierung:

1. Jährliche Stromkostenformel: Jährliche Stromkosten (CNY/Jahr) = [Leerlaufverlust (kW) + Lastverlust (kW) × (Durchschnitt). Lastrate)²] × 365 Tage × 24 Stunden × Strompreis
2. Jährliche Kohlenstoffemissionsformel: Jährliche CO₂-Emissionen = [Leerlaufverlust (kW) + Lastverlust (kW) × (durchschnittliche Lastrate)²] × 365 Tage × 24 Stunden × Kohlenstoffemissionsfaktor (kg-CO₂/kWh)

Im Vergleich zu herkömmlichen Transformatoren gleicher Leistung weist dieses Produkt geringere Leerlauf- und Lastverluste auf. In Szenarien, die einen langfristigen Dauerbetrieb erfordern – wie z. B. industrielle Produktion und städtische Stromnetze – können effektiv eingesetzt werden senkt die Stromkosten und reduziert den CO2-Ausstoß. Es entspricht vollständig den Energiesparstandards des Netzes und ist umweltfreundlich Anforderungen der industriellen Produktion erfüllen und herausragende wirtschaftliche und ökologische Vorteile bieten.

Technische Parameter

Dreiphasiger 10-kV-Ölverteilungstransformator der Serie S11

Hinweis: Für Transformatoren mit einer Nennleistung von 500 kVA und weniger beträgt der Lastverlust über der Rampe in der Tabelle anwendbar auf der Dyn11 Verbindungsgruppe, und der Lastverlust unterhalb der Rampe gilt für die Yyn0-Verbindungsgruppe.

Dreiphasiger 10-kV-Verteilungstransformator der S13-Serie in Öl getaucht

Dreiphasiger 10-kV-Ölverteilungstransformator der Serie S14

Projektreferenz

Cas-Space-Raketenstartprojekt

Testbericht

Praktische technische Anwendungsfälle

Fall 1: Stromverteilungsprojekt für einen Textilindustriepark

Ein großer Textilkonzern in Shandong betreibt seine Produktionslinien das ganze Jahr über kontinuierlich und stellt extrem hohe Anforderungen Stabilität der Stromversorgung. Das Projekt nutzt mehrere 4000-kVA-10-kV-Öltransformatoren von Usune, um dies zu bewältigen Kernstromverteilung des Parks. Seit der Inbetriebnahme läuft das Gerät reibungslos, geräuscharm und leise Energieverbrauch. Frühere Probleme wurden behoben, etwa die Instabilität der dreiphasigen Spannung und der hohe Energieverbrauch verbunden mit alternden Transformatoren – wodurch der jährliche Stromaufwand sowie die Betriebs- und Wartungskosten des Unternehmens effektiv reduziert werden Kosten zu senken und gleichzeitig eine stabile Stromversorgung der Textilproduktionslinien sicherzustellen.

Fall 2: Unterstützungsprojekt für städtische Fertigumspannwerke

Für ein Projekt zur Modernisierung des Stromnetzes in einer Küstenstadt im Süden Chinas wurden 4000-kVA-20-kV-Öltransformatoren von Usune eingesetzt wurden für die Ausrüstung vorgefertigter Umspannwerke ausgewählt. Mit kompakter Struktur und starker Umweltfreundlichkeit Aufgrund seiner Anpassungsfähigkeit passt das Produkt perfekt in kompakte städtische Grundrisse und hält auch komplexem Außeneinsatz stand Bedingungen. Das Gerät arbeitet seit über zwei Jahren sicher, ohne harmonische Störungen und stabil Spannungsausgang, wodurch die Qualität der Stromversorgung für städtische Gewerbe- und Wohngebiete erheblich verbessert wird Erleichterung der effizienten Umsetzung des Netzausbaus der Stadt.

FAQ

F1: Welche Spannungswerte und Anwendungsszenarien unterstützt der 4000-kVA-Öltransformator von Usune?

Dieses Produkt unterstützt drei gängige Spannungsnennwerte – 10 kV, 20 kV und 36 kV – und deckt den zivilen und industriellen Standard ab Energieverteilungsszenarien. Es eignet sich besonders gut für den städtischen und ländlichen Netzausbau und die Stromversorgung Industrie- und Bergbauunternehmen. Es lässt sich nahtlos in modulare Umspannwerke und vorgefertigte Container integrieren Umspannwerke, die eine außergewöhnliche Vielseitigkeit in allen Anwendungen beweisen.

F2: Was sind die wichtigsten Energiesparvorteile dieses Produkts im Vergleich zu herkömmlichen Transformatoren?

Das Produkt verfügt über eine 3D-gleichseitige dreieckige gewickelte Kernstruktur; Der Magnetkreis ist lückenlos, mit dem Die dreiphasigen Magnetpfade sind sowohl kürzeste als auch gleich lang, was den Leerlauf und die Magnetisierung drastisch reduziert Leckageverluste. In Kombination mit dem präzisen Schneiden von Siliziumstahlblechen und einer optimierten Spulenstruktur wird dies minimiert Betriebsenergieverbrauch und Lärm. Der langfristige Betrieb führt zu erheblichen Einsparungen bei den Stromkosten und CO2-Emissionen und entspricht vollständig den State Grid-Standards für grüne Energieeffizienz.

F3: Wie schneidet der 4000-kVA-Dreiphasen-Öltransformator im Hinblick auf die Anpassungsfähigkeit an die Umgebung ab? Lebensdauer?

Die Ausrüstung verfügt über eine Isolierung der Klasse A und Korrosionsschutzbeschichtungen in Industriequalität, wodurch sie Öl standhält Verunreinigungen, chemischer Korrosion und Temperaturschwankungen – wodurch es für verschiedene raue Betriebsbedingungen geeignet ist Bedingungen. Der gewellte Öltank isoliert das Gerät von der Luft und verzögert so effektiv die Alterung des Isolationsöls Reduzierung der Häufigkeit von Ölwechseln und Wartung. Unter normalen Betriebsbedingungen bietet der Transformator eine Lange Lebensdauer und niedrige Wartungskosten sorgen für eine stabile Leistung in verschiedenen Umgebungen wie der Industrie Produktionsanlagen und Stromnetze im Freien.
