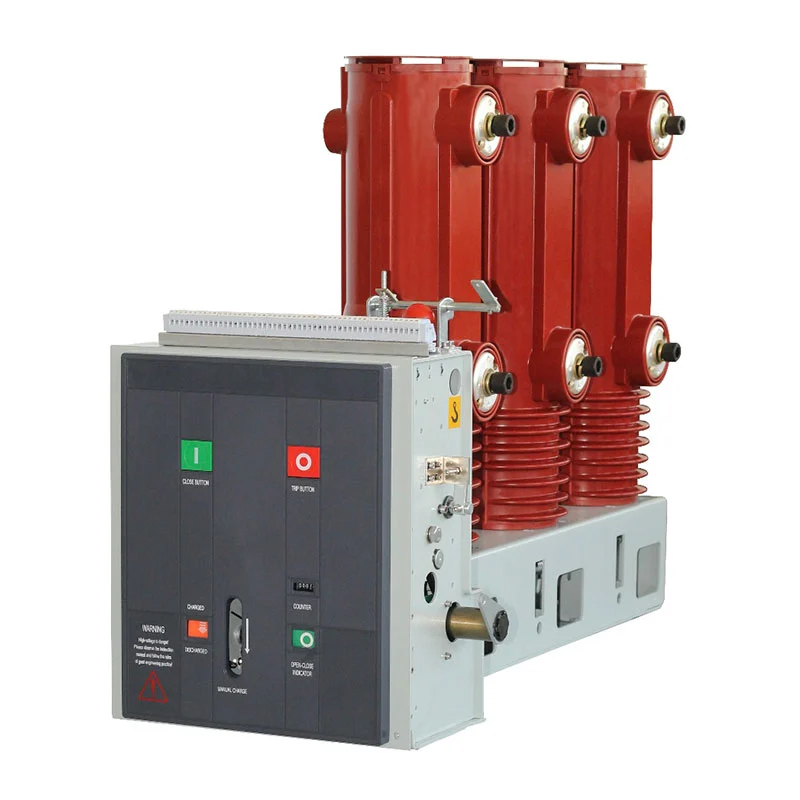

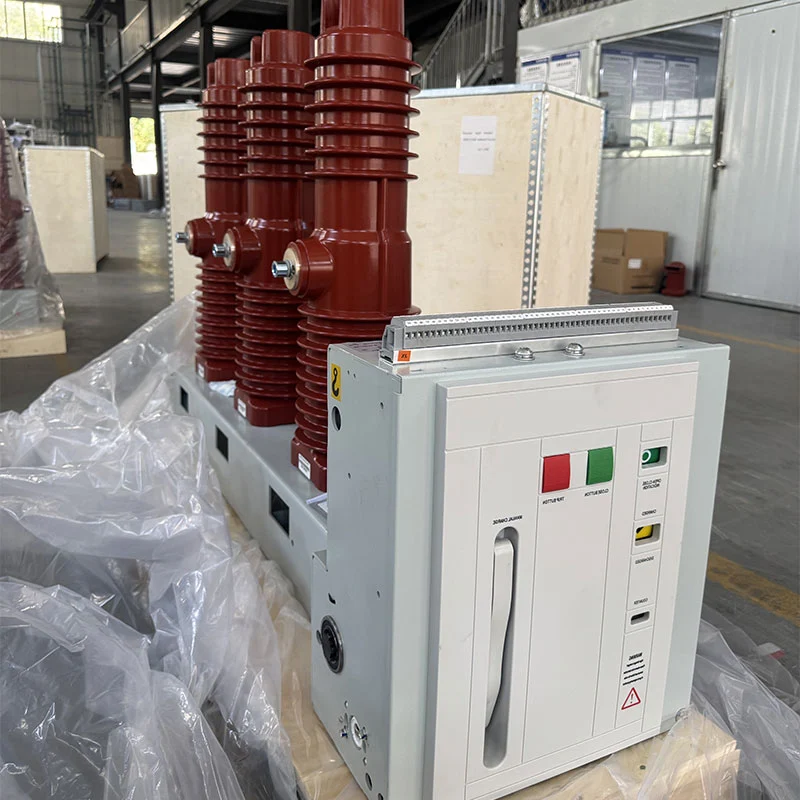

Im Gegensatz zu kompletten Schaltschränken konzentriert sich dieser ZN85C-40.5 40,5-kV-Vakuum-Leistungsschalter für den Innenbereich auf den Kern Schaltfunktion des Stromkreises. Seine feste, seitlich montierte Struktur, der modulare Federantriebsmechanismus und Die Vakuumunterbrechungstechnologie bietet eine praktische Lösung für Innenanwendungen der 40,5-kV-Klasse, einschließlich Systeme wo häufige Schaltvorgänge erforderlich sind.
Der Betätigungsmechanismus ist speziell auf die Eigenschaften eines 40,5-kV-Vakuum-Leistungsschalters ausgelegt. Es verfügt über einen modularen Federmechanismus, der im Hammerrahmen installiert ist und die mechanischen Ausgangseigenschaften ermöglicht passend zu den Betriebsanforderungen der Vakuum-Schaltröhre.
Der Mechanismus ist um die obere und untere Anordnung des Leistungsschalters herum konzipiert und bildet einen integrierten Teil des Leistungsschalters Gesamtstruktur. Diese Konfiguration vereinfacht den mechanischen Übertragungsweg und bietet gleichzeitig eine stabile Basis für Schließ- und Öffnungsvorgänge.
Die feste, seitlich montierte Konfiguration ist für elektrische Innengeräte gedacht, bei denen der Leistungsschalter als Gerät installiert ist dedizierte Schaltkomponente. Je nach Projektdesign sind Konfigurationen wie Abgang rechts, oben möglich Es können eingehende und eingebettete Arrangements ausgewählt werden.
Im Vergleich zu einem komplett ausfahrbaren Schaltschrank ermöglicht diese Struktur dem Projektentwickler, sich auf das Wesentliche zu konzentrieren Integration des Leistungsschalters mit der erforderlichen primären und sekundären elektrischen Ausrüstung entsprechend den Anforderungen Systemanordnung.
Die Schließenergie wird mechanisch im Federmechanismus gespeichert. Die Energiespeicherung kann über den Motor erfolgen oder manuell mit dem Energiespeichergriff. Im motorischen Betrieb treibt das Getriebegetriebe das Getriebe an Energiespeicherwelle und spannt die Schließfeder, bis die vorgegebene Speicherposition erreicht ist.
Nachdem die Energiespeicherung abgeschlossen ist, hält der Haltemechanismus die Feder in Position und den Energiespeicher Der Indikator wechselt in den entsprechenden Status. Der Hilfsschalter unterbricht auch die Stromversorgung des Motors, wenn der Die gespeicherte Energieposition ist erreicht, sodass der Leistungsschalter für den Einschaltbefehl bereit ist.
Der Schließvorgang kann manuell über den Schließtaster oder elektrisch über die Steuerung ausgelöst werden Schaltung. Wenn der schließende Elektromagnet betätigt wird, wird die gespeicherte Federenergie über die Nocke freigegeben Übertragungsmechanismus.
Der Verbindungsmechanismus treibt dann die isolierte Betätigungsstange und den beweglichen Kontakt in Richtung der Schließposition Zusammendrücken der Kontaktfeder. Nachdem der Schließhub abgeschlossen ist, hält der Haltemechanismus den geschlossenen Zustand aufrecht Position und der Hilfsschalter ändert sich entsprechend.
Das Öffnen kann manuell oder durch einen elektrischen Öffnungsbefehl eingeleitet werden. Der Öffnungsfreigabemechanismus entriegelt die Schließsicherung, die es der gespeicherten Energie der Kontakt- und Bremsfedern ermöglicht, die Vakuum-Schaltkammer zu trennen Kontakte.
Im Endstadium der Öffnungsbewegung nimmt der hydraulische Puffer die restliche mechanische Energie auf und steuert die Trennposition. Dieser koordinierte Mechanismus trägt dazu bei, einen kontrollierten Öffnungsprozess aufrechtzuerhalten.
Der Leistungsschalter kann je nach Projektanforderungen mit AC- oder DC-Betriebsleistung konfiguriert werden. Das mitgelieferte Die Konfiguration umfasst AC110/220V- und DC110/220V-Optionen für die Schließ- und Öffnungsspulen und bietet so Flexibilität für verschiedene Umspannwerks- und Industrieleitsysteme.
Die Schließspule hat eine Nennleistung von 288 W, während die Öffnungsspule ebenfalls mit 288 W spezifiziert ist. Der normale Betrieb Der Spannungsbereich beträgt 85–110 % der Nennspannung für die Einschaltspule und 65–120 % der Nennspannung für die Ausschaltspule.
Der Energiespeichermotor bereitet den nächsten Schließvorgang automatisch vor. Der mitgelieferte ZYJ220 Die Konfiguration verwendet 220-V-Gleichstrom mit einer Nenneingangsleistung von 90 W. Bei der Nennbetriebsspannung befindet sich der Energiespeicher Die Zeit wird mit nicht mehr als 15 Sekunden angegeben.
Diese Anordnung ermöglicht es dem Leistungsschalter, nach dem Betrieb seinen gespeicherten Energiezustand wiederherzustellen, ohne dass dies erforderlich ist kontinuierlicher manueller Eingriff.
Der Vakuumschaltröhre ist für die Unterbrechung des Stromkreises während eines Öffnungsvorgangs verantwortlich. Wenn die Wenn sich die Kontakte trennen, findet der Unterbrechungsvorgang innerhalb der Vakuum-Schaltkammer und nicht in einer statt luftisolierte Schaltkammer.
Die Kombination aus Vakuumunterbrechung und federbetätigtem mechanischem Getriebe macht den Leistungsschalter geeignet für Mittelspannungsanwendungen im Innenbereich, bei denen zuverlässige Schaltleistung und wiederholter Betrieb erforderlich sind.
Das ursprüngliche Design der ZN85C-40.5-Serie berücksichtigt Anwendungen, die häufiges Schalten erfordern. Es ist in Betrieb Der Mechanismus ist auf die Eigenschaften der 40,5-kV-Vakuumschaltröhre abgestimmt, während der motorische Energiespeicher Das System reduziert die Notwendigkeit wiederholter manueller Aufladungen.
Dadurch eignen sich die Geräte für Industrieanlagen, Umspannwerke und Kraftwerke, in denen Schaltvorgänge stattfinden sind Teil des normalen elektrischen Systemmanagements.
Der Leistungsschalter kann in Innenstromverteilungs- und elektrische Steuerungssysteme zur Stromerzeugung integriert werden Anlagen, in denen zuverlässiges Schalten und Schutz von Stromkreisen erforderlich sind.
In Umspannwerken kann die feste Innenkonfiguration in das entsprechende Hochspannungsnetz integriert werden System entsprechend der Primärkreisanordnung, dem Steuerungsschema und den Schutzanforderungen.
Für Industrie- und Bergbauanlagen mit erheblichen elektrischen Lasten kann der Leistungsschalter Schalt- und Schaltfunktionen übernehmen Schutzfunktionen in Stromverteilungssystemen für Innenräume und eignet sich für Anwendungen, die eine regelmäßige Stromversorgung erfordern Schaltvorgänge.
Da die Schließ- und Öffnungsvorgänge elektrisch gesteuert werden können, kann der Leistungsschalter in einen integriert werden geeignetes sekundäres Steuerungssystem für lokale oder ferngesteuerte Bedienung entsprechend dem Projektentwurf.
| Artikel | Spezifikation |
| Modell | ZN85C-40.5 |
| Nennspannung | 40,5 kV |
| System | Dreiphasiger Wechselstrom |
| Nennfrequenz | 50Hz |
| Installation | Drinnen |
| Struktur | Feste seitliche Montage |
| Betriebsmechanismus | Modularer Federantriebsmechanismus |
| Energiespeicher | Motorisiert / manuell |
| Schließvorgang | Manuell / elektrisch |
| Eröffnungsvorgang | Manuell / elektrisch |
| Spannung der Schließspule | AC110/220V, DC110/220V |
| Öffnungsspulenspannung | AC110/220V, DC110/220V |
| Leistung der Schließspule | 288W |
| Öffnungsspulenleistung | 288W |
| Energiespeichermotor | ZYJ220 |
| Nennspannung des Motors | DC220V |
| Nenneingangsleistung des Motors | 90W |
| Energiespeicherzeit | ≤15s |
| Konfiguration | Abgang rechts / Eingang oben / je nach Design eingebettet |
Das Gerät ist für die Innenaufstellung vorgesehen und sollte in einer für Hochspannung geeigneten Umgebung verwendet werden elektrische Geräte. Das endgültige Projekt sollte Umgebungstemperatur, Luftfeuchtigkeit, Höhe, Belüftung usw. berücksichtigen Berücksichtigen Sie bei der Ermittlung der gesamten elektrischen Konfiguration auch andere Umgebungsbedingungen.
Der Leistungsschalter sollte an einem Ort ohne starke Vibrationen, Stöße oder korrosive Umgebungsbedingungen installiert werden. Die Installationsanordnung sollte außerdem ausreichend Betriebs- und Wartungsraum um das Gerät herum gewährleisten Halten Sie die erforderliche mechanische Ausrichtung des Leistungsschalters und der zugehörigen elektrischen Komponenten ein.
Zhejiang Usune Electric Co., Ltd. wendet ein integriertes Managementsystem für Produktqualität und Umwelt an Management sowie Arbeitssicherheit und Gesundheitsschutz. Das Unternehmen verfügt über die Zertifizierungen ISO 9001, ISO 14001 und ISO 45001. Unterstützung kontrollierter Fertigungsprozesse von der Komponentenauswahl bis hin zur Montage und Inspektion.
Das Produkt wurde gemäß den geltenden IEC- und GB-Standards mit elektrischen Parametern und Konfigurationen entwickelt entsprechend den spezifischen Projektanforderungen bestimmt. Für die entsprechenden Produkte ist auch eine CE-Zertifizierung verfügbar Produktkonfiguration und bietet zusätzliche Dokumentationsunterstützung für internationale Projekte.
Der 40,5-kV-Innenvakuum-Leistungsschalter ZN85C-40.5 wurde im Cas-Space Rocket Launch Project erwähnt. Bereitstellung eines praktischen technischen Anwendungsbeispiels für die elektrische Hochspannungsausrüstung von Usune in einem anspruchsvollen Umfeld industrielles Umfeld.
Der 40,5-kV-Innenvakuum-Leistungsschalter ZN85C-40.5 ist in erster Linie eine Schalt- und Schutzkomponente, während a Das vollständig ausfahrbare Schaltfeld integriert den Leistungsschalter mit Sammelschienen, Kabelfächern, Steuerausrüstung, Schutzvorrichtungen und andere Schrankkomponenten. Daher ist der Leistungsschalter besser geeignet, wenn das Projekt eine erfordert Spezielles 40,5-kV-Schaltgerät zur Integration in ein größeres elektrisches System.
| Vergleich | ZN85C-40.5 Vakuum-Leistungsschalter | Ausfahrbare VCB-Schaltanlage | Niederspannungs-Verteilerschrank |
| Hauptfunktion | Schalt- und Stromkreisschutz | Komplette MV-Verteilung und -Umschaltung | NS-Stromverteilung |
| Spannungsklasse | 40,5 kV | Mittelspannung | Niederspannung |
| Installation | Behoben | Ausziehbar | Fest / ausfahrbar |
| Schwerpunkt | Betriebsmechanismus und Unterbrechung | Komplettes Schranksystem | Stromverteilung |
| Energiespeicher | Federmechanismus | VCB-Betätigungsmechanismus | Hängt von der ACB/MCCB-Konfiguration ab |
| Kontrolle | Manuell / elektrisch | Lokal / elektrisch | Lokal / elektrisch |
| Typische Anwendung | Kraftwerke, Umspannwerke, Industrie | MV-Verteilungssysteme | Fabriken, Gebäude und Gewerbeanlagen |
Usune kann die geeignete Konfiguration anhand des Single-Line-Diagramms des Kunden, der Nennspannung usw. ermitteln. Steuerleistung, Installationsanordnung und Betriebsanforderungen. Dieser Ansatz trägt dazu bei, sicherzustellen, dass die ausgewählten Der Leistungsschalter ist mit der umgebenden primären und sekundären elektrischen Ausrüstung kompatibel.
Bei Projekten mit besonderen Steuerspannungen, Installationsanordnungen oder Betriebsanforderungen ist die technische Die Konfiguration kann vor der Produktion besprochen werden. Dies ermöglicht der ZN85C-40.5 40,5-kV-Innenvakuum-Leistungsschalter an das tatsächliche elektrische System angepasst werden, anstatt sich auf eine feste Standardkonfiguration zu verlassen.
Es handelt sich um einen 40,5-kV-Vakuum-Leistungsschalter für den Innenbereich, der für die elektrische Steuerung und den Schutz in Kraftwerken entwickelt wurde. Umspannwerke, Industrieanlagen und Bergbauunternehmen.
Der ZN85C-40.5 verwendet eine feste, seitlich montierte Konfiguration anstelle einer ausziehbaren Trolley-Struktur.
Ja. Der Federmechanismus unterstützt die manuelle Energiespeicherung und den manuellen Betrieb, während der elektrische Betrieb ebenfalls unterstützt wird verfügbar.
Die Schließ- und Öffnungsspulen können je nach Projektanforderungen für AC110/220V oder DC110/220V konfiguriert werden.
Die angegebene Energiespeicherzeit der ZYJ220-Motorkonfiguration beträgt ≤15 Sekunden bei Nennspannung.
Ja. Das Produkt ist für Anwendungen konzipiert, die häufigen Betrieb erfordern, vorbehaltlich der geltenden Betriebsbedingungen Bedingungen und technische Konfiguration.
Ja. Usune kann das Produkt gemäß Projektzeichnungen, elektrischen Parametern, Steuerungsanforderungen usw. konfigurieren Installationsbedingungen.
