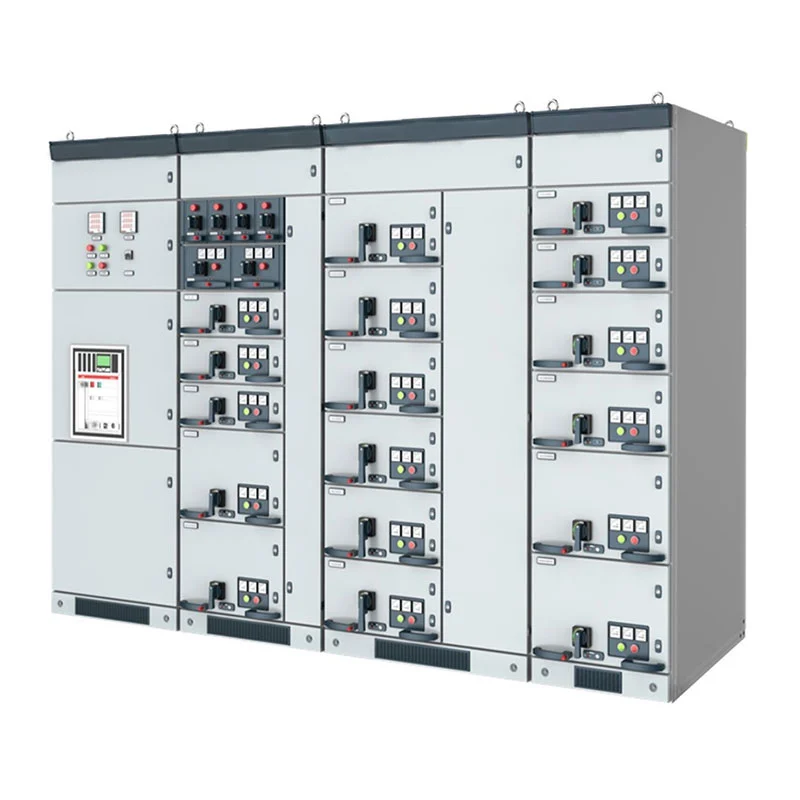

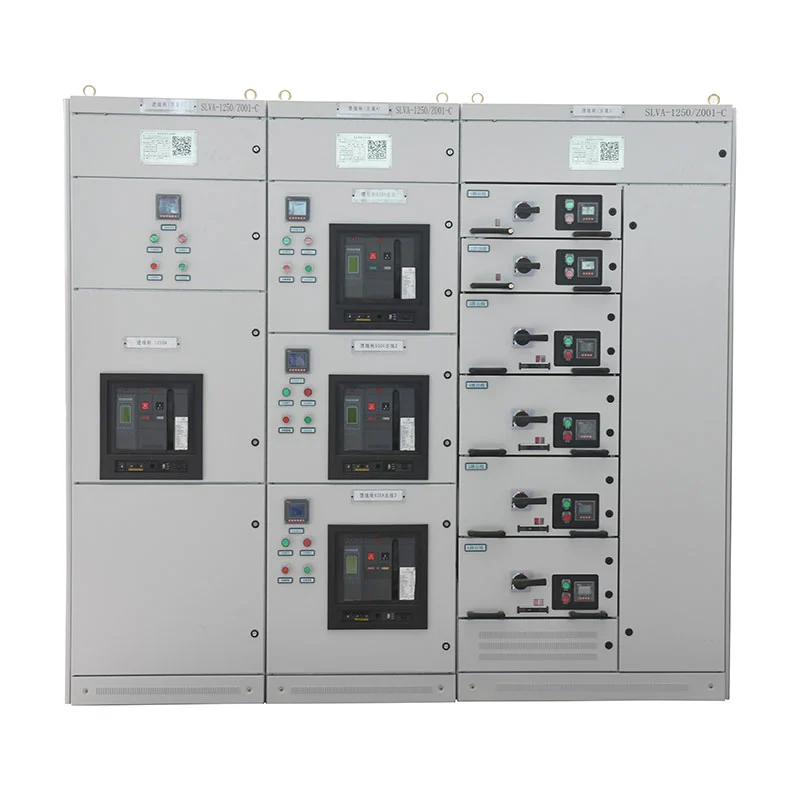

Der Niederspannungs-Schaltschrank mit Schubladen ist für Wechselstromsysteme mit 50–60 Hz und einer Nennbetriebsspannung von bis zu 660 V konzipiert kann für Stromverteilung, Motorsteuerung und Leistungsfaktorkompensation konfiguriert werden. Es ist geeignet für Industrieanlagen, Kraftwerke, petrochemische Projekte, Verkehrsinfrastruktur, Gewerbebauten, und andere elektrische Niederspannungssysteme.
In einem herkömmlichen festen Verteilerschrank sind die Stromkreise relativ vom Gesamtschrank abhängig Anordnung. Wenn eine Anlage viele unabhängige Lasten enthält, kann dies das Stromkreismanagement und die Zukunft vereinfachen Modifikation komplizierter.
Eine schubladenartige Konfiguration unterteilt elektrische Funktionen in einzelne Einheiten. Jede Schublade kann einem entsprechen spezifische Einspeisung, Motor oder elektrische Last, sodass der Gesamtschrank entsprechend den tatsächlichen Gegebenheiten organisiert werden kann Vertriebsstruktur.
Für Fabriken und große Anlagen bedeutet dies, dass die Schaltanlage nicht mehr, sondern um die elektrische Last herum geplant werden kann einfach um die physischen Schrankabmessungen herum.
Durch die Schubladenstruktur können unterschiedliche Stromkreise getrennten Funktionseinheiten zugeordnet werden.
Beispielsweise kann eine Produktionsanlage über unabhängige Schaltkreise für Fördermotoren, Pumpen, Lüfter und Hilfsaggregate verfügen Maschinen, Beleuchtung und allgemeine Stromverteilung. Diese Schaltungen können individuell gestaltet werden elektrische Anforderungen.
Diese Struktur hilft Betreibern, die Beziehung zwischen jedem Stromkreis und den angeschlossenen Geräten zu identifizieren besonders wertvoll in großen Elektroräumen mit zahlreichen Abgängen.
Nicht jeder elektrische Verbraucher hat den gleichen Leistungsbedarf. Ein kleiner Hilfsmotor und ein leistungsstarker Produktionsmotor erfordern möglicherweise unterschiedliche Schalt- und Schutzanordnungen.
Der Niederspannungs-Schaltschrank mit Schubladen kann daher große und kleine Schubladen für verschiedene Schaltkreise verwenden Anforderungen. Die Schubladenkonfiguration kann anhand der Motorleistung, der Einzugskapazität und der Anzahl bestimmt werden von Schaltkreisen innerhalb des Projekts.
Dies gibt Elektroingenieuren mehr Freiheit bei der Vorbereitung des Schaltschranklayouts.
In Industrieanlagen kann die Motorsteuerung einen erheblichen Anteil des Niederspannungsstroms ausmachen System.
Die MCC-Konfiguration besteht aus großen und kleinen Schubladen, wobei das Hauptschaltgerät jedes Stromkreises einen verwendet Hochleistungs-Kompaktleistungsschalter oder Drehlastschalter mit Sicherung.
Diese Anordnung kann auf Kreisläufe angewendet werden, die Pumpen, Kompressoren, Lüfter, Förderbänder, Produktionsmaschinen usw. versorgen andere motorbetriebene Geräte.
Die Aufteilung dieser Motorkreise in spezielle Funktionseinheiten trägt auch zur Vereinfachung der elektrischen Beziehung bei zwischen einzelnen Motoren und ihren entsprechenden Zuleitungen.

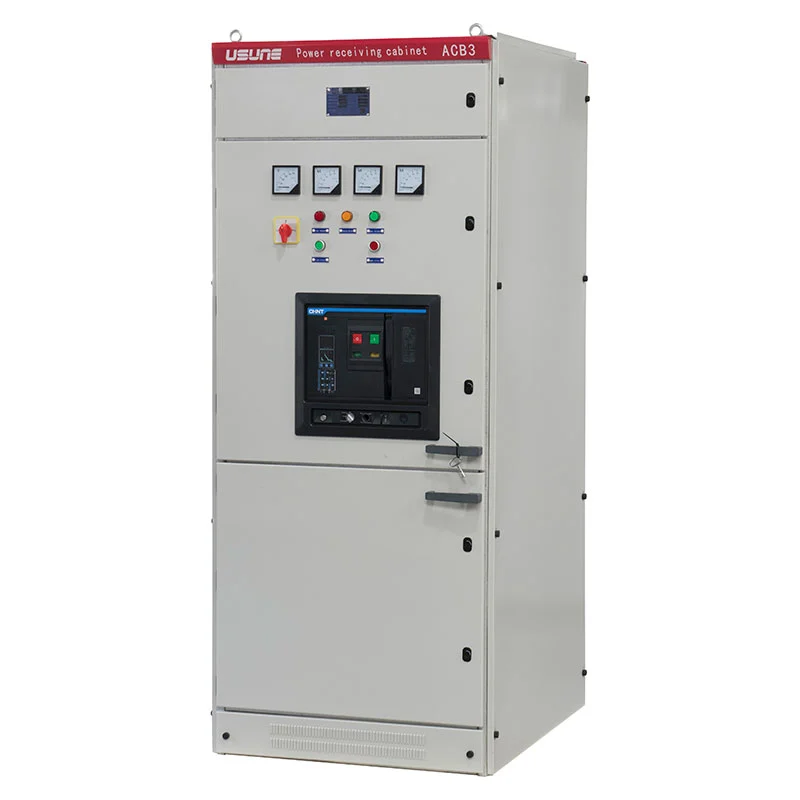

Der Power Distribution Center-Schrank wird dort eingesetzt, wo die eingehende elektrische Energie auf mehrere verteilt werden muss nachgeschaltete Kreisläufe.
Die PC-Konfiguration kann je nach Zulassung Leistungsschalter der Serien Emax, MT, 3WN, AH und ME aufnehmen elektrisches Design.
Bei der Auswahl sollten Nennstrom, Kurzschlusskapazität, Einspeiseeigenschaften, Schutzkoordination usw. berücksichtigt werden. und den Anforderungen der angeschlossenen Geräte.
Motorlastige Industrieanlagen können einen erheblichen Blindleistungsbedarf erzeugen. Für solche Installationen Leistungsfaktor Die Kompensation kann Teil der elektrischen Niederspannungskonstruktion sein.
Der Kompensationsschrank kann für die manuelle, automatische oder ferngesteuerte Leistungsfaktorkompensation konfiguriert werden.
Seine Konfiguration kann entsprechend den Lasteigenschaften und dem elektrischen Management des Kunden bestimmt werden Anforderungen zu erfüllen, anstatt für jedes Projekt die gleiche Vergütungsregelung zu verwenden.
Die Ausstattung kann an elektrische Anlagen mit unterschiedlichen Laststrukturen angepasst werden.
Fabriken mit mehreren Produktionslinien können separate Schubladeneinheiten für Motoren, Zusatzgeräte und allgemeines verwenden Stromkreise.
Pumpen, Kompressoren, Lüfter und andere Prozessgeräte können über spezielle Motorsteuerkreise angeordnet werden.
Große Produktionsanlagen können eine zentrale Niederspannungsverteilung für mehrere Hochleistungsgeräte und Motoren nutzen Feeder.
Bahnanlagen, Terminals und unterstützende Infrastruktur können den Schrank zur Stromverteilung und -verteilung von Geräten nutzen elektrische Hilfssysteme.
Gewerbe- und Wohngebäude können mehrere Niederspannungseinspeisungen innerhalb einer zentralen Verteilung organisieren System.
Kraftwerke und Energieprojekte können Verteilungs-, Motorsteuerungs- und Kompensationsfunktionen entsprechend konfigurieren ihre elektrischen Hilfslasten.
| Artikel | Spezifikation |
| Produkttyp | Niederspannungs-Schaltanlage mit Schublade |
| Nennarbeitsspannung | ≤660V |
| Nennfrequenz | 50Hz / 60Hz |
| Hauptfunktionen | Stromverteilung / Motorsteuerung / Leistungsfaktorkompensation |
| PC-Konfiguration | Leistungsschalter der Serien Emax / MT / 3WN / AH / ME |
| MCC-Konfiguration | Große und kleine Schubladen |
| MCC-Hauptschalter | Hochleistungs-MCCB/Drehlastschalter mit Sicherung |
| Entschädigung | Manuell / Automatisch / Ferngesteuert |
| Standardhöhe | ≤2000m |
| Umgebungstemperatur | -5°C bis +40°C |
| 24-Stunden-Durchschnittstemperatur | ≤+35°C |
| Transport und Lagerung | -25°C bis +55°C |
| Kurzfristige Temperatur | Bis zu +70°C für ≤24h |
| Anwendbare Frequenz | Wechselstrom 50–60 Hz |
Die Standardbetriebsumgebung sollte eine durchschnittliche Umgebungstemperatur zwischen -5°C und +40°C aufweisen Temperatur über 24 Stunden nicht über +35°C.
Bei einer maximalen Umgebungstemperatur von +40 °C sollte die relative Luftfeuchtigkeit 50 % nicht überschreiten. Eine höhere Luftfeuchtigkeit kann akzeptabel sein bei niedrigeren Temperaturen, beispielsweise bis zu 90 % bei +20 °C. Aufgrund von Kondensation sind Temperaturschwankungen zu berücksichtigen kann auftreten.
Die Standardhöhe beträgt ≤2000m.
Während des Transports und der Lagerung können die Geräte kurzzeitig Temperaturen von -25 °C bis +55 °C standhalten Belastung bis +70°C für einen Zeitraum von höchstens 24 Stunden.
Spezielle Anwendungen, darunter Offshore-Ölbohrplattformen und Kernkraftwerke, erfordern separate technische Anlagen Bewertung und Vereinbarung zwischen Hersteller und Endverbraucher.
Das Cas-Space-Raketenstartprojekt ist eine technische Referenz für elektrische Ausrüstung von Usune.
Die Raketenstartinfrastruktur umfasst verschiedene unterstützende elektrische Lasten, einschließlich Ausrüstungssysteme und Hilfssysteme Einrichtungen und Infrastrukturdienstleistungen. Solche Einrichtungen erfordern eine klare Schaltungsorganisation und Zuverlässigkeit Stromverteilung zur Unterstützung verschiedener Betriebsbereiche.
Usune-Geräte wurden als Teil des elektrischen Systems des Projekts eingesetzt und lieferten praktische Erfahrungen bei der Versorgung Schaltanlagen für spezialisierte Infrastruktur.
Das Projekt zeigt auch, wie wichtig es ist, die Schaltschrankkonfiguration an die tatsächliche elektrische Architektur anzupassen einer Anlage, anstatt sich auf eine einheitliche Anordnung zu verlassen.
Das Produktions- und Managementsystem von Usune wird durch ISO 9001, ISO 14001 und ISO 45001 unterstützt.
Die Ausrüstung wird gemäß den geltenden IEC- und GB-Anforderungen hergestellt, einschließlich GB 7251.1, JB/T 9961 und relevanten internationalen Anforderungen für Niederspannungs-Schaltgerätekombinationen.
Vor dem Versand wird der fertige Schrank einer Werksinspektion und Routineprüfung unterzogen. Relevante Testberichte und Technische Dokumentation kann entsprechend den Projektanforderungen bereitgestellt werden.
Für Beschaffungsteams ist der wichtigste Schritt die Bestätigung der elektrischen Konfiguration vor der Fertigung.
Ein Niederspannungs-Schaltschrank mit Schubladen sollte nicht nur anhand der tatsächlichen Lastliste ausgewählt werden Nennspannung des Schranks.
Usune empfiehlt die Bestätigung:
| Kundeninformationen | Warum es wichtig ist |
| Systemspannung | Bestimmt das grundlegende elektrische Design |
| Eingehender Strom | Bestimmt die eingehende Kapazität |
| Anzahl der Feeder | Bestimmt die Anzahl der Schubladen |
| Motormenge | Bestimmt die MCC-Anforderungen |
| Motorbewertungen | Bestimmt die Schubladen- und Schalterauswahl |
| Kurzschlussniveau | Ermittelt den Schutzbedarf |
| Entschädigungspflicht | Bestimmt die Kompensationskapazität |
| Installationsumgebung | Bestätigt die Betriebsbedingungen |
| Einzeiliges Diagramm | Unterstützt die endgültige Schrankkonfiguration |
Durch die Bereitstellung dieser Details während der Angebotsphase kann Usune eine Konfiguration vorbereiten, die besser zu den Anforderungen passt das tatsächliche elektrische System des Kunden.
| NEIN. | Artikel | Einheit | Lasttrennschaltereinheit | Kombinationsgerät | Leistungsschaltereinheit | |
| 1 | Nennspannung | kV | 24.12 | 24.12 | 24.12 | |
| 2 | Nennfrequenz | Hz | 50 | 50 | 50 | |
| 3 | Nennstrom | A | 630 | 125 (abhängig vom Sicherungsstrom) | 630 | |
| 4 | Bewerteter Isolationsgrad | 1 Minute Frequenz hat dem Druck standgehalten | kV | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| Der Lichtimpuls hat der Spannung standgehalten | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | Nennkurzschlussfestigkeit | kA/s | 25/4 | —— | 25/4 | |
| 6 | Bewerteter Spitzenstrom | kA | 63 | —— | 63 | |
| 7 | Nenn-Kurzschluss-Einschaltstrom | kA | 63 | Begrenzt durch HH-Sicherung | 63 | |
| 8 | Bemessungskurzschlussausschaltstrom | kA | —— | Begrenzt durch HH-Sicherung | 25/25 | |
| 9 | Bemessungsübertragungsstrom | A | —— | 1700/1400 | —— | |
| 10 | Bemessungsstrom zum Ausschalten der aktiven Last | A | 630 | —— | —— | |
| 11 | Nenn-Bremsstrom im geschlossenen Regelkreis | A | 630 | —— | 630 | |
| 12 | Mechanisches Leben | Lasttrennschalter/CB | Mal | 10000 | 10000 | 20000 |
| Isolations-/Erdungsschalter | 5000 | 5000 | 5000 | |||
| 13 | Stromkreiswiderstand | μΩ | ≤150 | —— | ≤150 | |
| 14 | Nennladedruck (20℃ Überdruck) | MPa | 0.04 | 0.04 | 0.04 | |
| 15 | Jährliche relative Gasleckrate | % | 0.05 | 0.05 | 0.05 | |
| 16 | IP-Schutzgrad | Kabinett | IP4X | IP4X | IP4X | |
| Benzintank | IP67 | IP67 | IP67 | |||

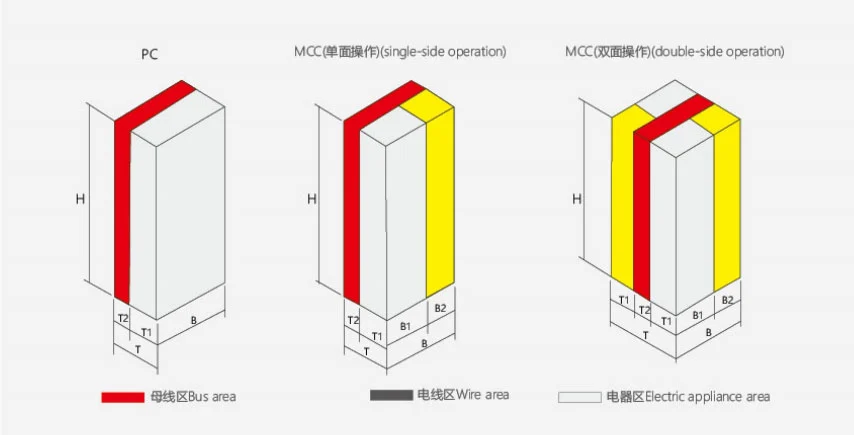

| Höhe | Breite | Tiefe | Notiz | ||||
| H | B | B1 | B2 | T | T1 | T2 | |
| 2200 | 1000 | 600 | 400 | 600 | 400 | 200 | Einseitige Bedienung |
| 2200 | 1000 | 600 | 400 | 1000 | 400 | 200 | Doppelseitiger Betrieb |
Der Schrank wird im Werk aus standardisierten Schrankstrukturen und Funktionskomponenten zusammengebaut.
Der Produktionsprozess umfasst Komponentenprüfung, Strukturmontage, Schubladeninstallation, elektrische Verkabelung, Funktionsprüfung und Routineprüfung.
Dieser werksbasierte Montageprozess ermöglicht die Überprüfung der endgültigen Schrankkonfiguration anhand der genehmigten technische Anforderungen vor dem Versand.
Das Gerät ist für Wechselstromsysteme mit einer Nennbetriebsspannung von 660 V und darunter ausgelegt.
Durch die Schubladenanordnung können einzelne Stromkreise als separate Funktionseinheiten organisiert werden Machen Sie große Vertriebssysteme einfacher zu verwalten und zu konfigurieren.
Ja. Die MCC-Konfiguration kann je nach Motorkapazität und Schaltkreisanforderungen sowohl große als auch kleine Schubladen verwenden.
Die PC-Konfiguration kann gemäß dem genehmigten Projekt Leistungsschalter der Serien Emax, MT, 3WN, AH und ME verwenden Design.
Ja. Der MCC-Bereich ist speziell für mehrere Motorkreise konzipiert und kann mit verschiedenen Schubladen konfiguriert werden Größen.
Ja. Manuelle, automatische und Fernkompensationsfunktionen können je nach Projektanforderungen konfiguriert werden.
Usune arbeitet nach den Managementsystemen ISO 9001, ISO 14001 und ISO 45001. Die Produkte werden nach hergestellt anwendbare IEC- und GB-Standards, mit CE-Zertifizierung für entsprechende Konfigurationen.
Ja. Anzahl der Schubladen, Schaltungsanordnung, Auswahl des Leistungsschalters, MCC-Konfiguration und Kompensationsfunktionen können berücksichtigt werden entsprechend den elektrischen Anforderungen des Kunden bestimmt.
Zu den nützlichsten Informationen gehören Systemspannung, Eingangsstrom, Anzahl der Einspeisungen, Motoranzahl und -leistung. Kurzschlussniveau, Kompensationsanforderungen, Installationsumgebung und das elektrische Einleitungsdiagramm.
Usune bietet Niederspannungsschaltanlagen für elektrische Systeme, in denen mehrere Stromkreise organisiert werden müssen innerhalb eines zentralen Kabinetts.
Für Kunden, die einen Niederspannungs-Schaltschrank mit Schubladen kaufen, kann Usune die elektrische Last bewerten Struktur, Auswahl geeigneter Schubladenkonfigurationen, Koordinierung der Komponentenauswahl, komplette Werksmontage und Sie führen Tests durch und stellen technische Dokumentation für die Projektabwicklung bereit.
