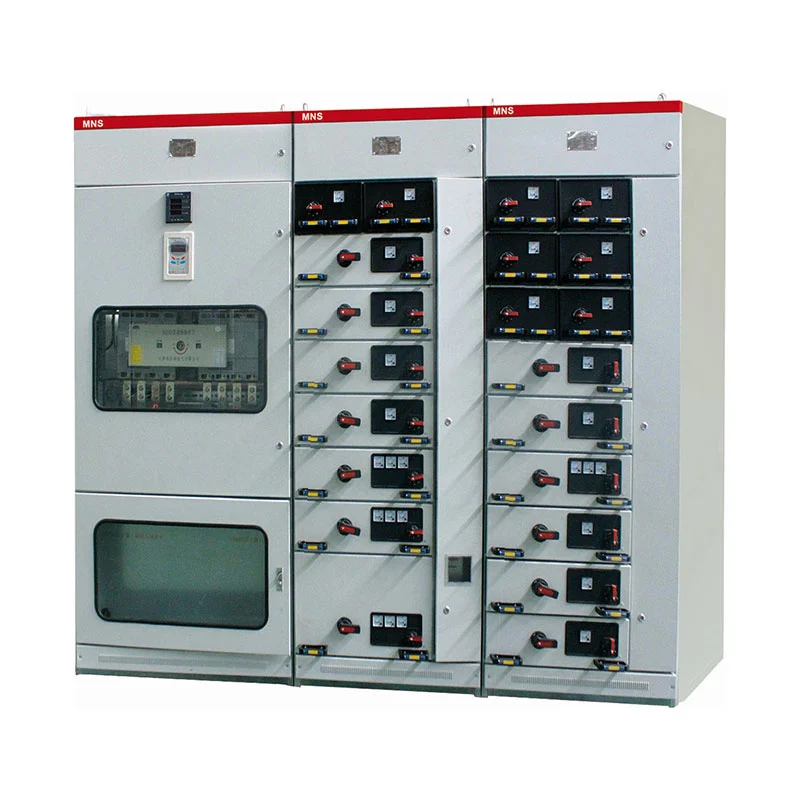

Die von Zhejiang Usune Electric Co., Ltd. entwickelte Niederspannungs-Einschubschalttafel ist für Wechselstrom geeignet 50-Hz-Systeme mit einer Nennbetriebsspannung von bis zu 400 V und einem Nennstrom von bis zu 3150 A. Das Design kombiniert Kupferschienen Verteilung, konfigurierbare Leistungsschalter, organisierte Sekundärverkabelung und spezielle Kabelräume zur Unterstützung verschiedener Projektlayouts. Usune produziert und liefert Niederspannungs-Schaltanlagenlösungen für Kraftwerke, Umspannwerke, Fabriken, Bergbauanlagen, Gewerbegebäude und andere Energieverteilungsprojekte in China und Überseemärkten.
Unterschiedliche elektrische Lasten erfordern unterschiedliche Einspeisungsanordnungen. Der Schrank kann entsprechend konfiguriert werden Stromverteilungsplan, der eingehende Stromkreise, ausgehende Stromkreise, Motorabgänge und Blindleistung berücksichtigt Kompensationskreise innerhalb desselben Niederspannungsverteilungssystems anzuordnen.
Für größere Verteilungsanforderungen können universelle Leistungsschalter wie die Serien Emax, MT, 3WN, AH und ME eingesetzt werden entsprechend dem Projektentwurf ausgewählt. Die Konfiguration kann auch Kompaktleistungsschalter und Lasten umfassen Schalter und andere elektrische Komponenten basierend auf der erforderlichen Nennstromstärke und dem erforderlichen Schutzschema.
Dieser Konfigurationsansatz ermöglicht stattdessen die Anpassung der Geräte an unterschiedliche Stromverteilungsarchitekturen sich auf eine feste elektrische Anordnung zu verlassen.
Die Hauptsammelschiene und die Abzweigschienen bestehen aus Elektrolytkupfer, um einen stabilen Strompfad zwischen den eingehenden Stromleitungen zu gewährleisten und Abgangskreise. Auf der jeweiligen Sammelschiene sind eine flammhemmende Isolierung und Schrumpfschläuche angebracht Abschnitte zur Verbesserung des Isolationsschutzes und zur Aufrechterhaltung einer klaren Phasenidentifizierung.
Die Anordnung der Sammelschienen wird gemäß der elektrischen Zeichnung und den Anforderungen an den Nennstrom ausgelegt. Flexibel Sammelschienenanschlüsse können auch an der Eingangsverbindung zwischen der Sammelschiene und dem Hauptstromkreis vorgesehen werden Trennschalter, wenn es das Projektdesign erfordert.
Für Beschaffungsteams trägt diese Konfiguration dazu bei, die Anpassung der Schaltanlage an vorgeschaltete Transformatoren zu vereinfachen. Busbrücken und nachgeschaltete Einspeisesysteme.
Der Schrankrahmen und die inneren Trennwände sind aus kaltgewalzten Stahlplatten gefertigt. Die Standardplatte Die Dicke beträgt nicht weniger als 2 mm und bietet ausreichende mechanische Festigkeit für den normalen Betrieb, die Inspektion usw Wartung.
Die Schrankstruktur bietet spezielle Bereiche für elektrische Komponenten, Kabelverbindungen und sekundäre Steuerung Verkabelung. Türen, Bediengriffe, Typenschilder und Innenschilder sind entsprechend der Elektrik angeordnet Design, um die Stromkreisidentifizierung bei der Inbetriebnahme und Wartung zu erleichtern.
Entlang der Schrankanordnungsrichtung verläuft eine PE-Kupfer-Erdungsschiene. Komponenten, die eine Erdung erfordern, können sein an diesen Leiter angeschlossen werden, wobei spezielle Erdungsklemmen für den Anschluss an die externe Erdung vorgesehen sind Netzwerk.
Der Sekundärkreis wird gemäß den Projektzeichnungen und Steuerungsanforderungen angeordnet. Steuerverkabelung verwendet Es besteht aus flexiblen, isolierten Kupferleitern und ist in Bündeln organisiert, um eine saubere und wartbare interne Verkabelung zu gewährleisten Anordnung.
Steuerstromkreise verwenden im Allgemeinen 1,5-mm²-Leiter, während Wechselstromkreise 2,5-mm²-Leiter verwenden, vorbehaltlich der endgültiger technischer Entwurf. Es werden flammhemmende Klemmenblöcke und Adernummern oder Stromkreiskennzeichnungen verwendet werden entsprechend den elektrischen Zeichnungen bereitgestellt.
Bei Eingangsschränken kann ein Unterspannungsauslöseschutz in den Leistungsschalterschutz integriert werden Anordnung. Auch Leuchtmelder, Bedienschalter und Messgeräte können entsprechend konfiguriert werden Funktion jedes Stromkreises.

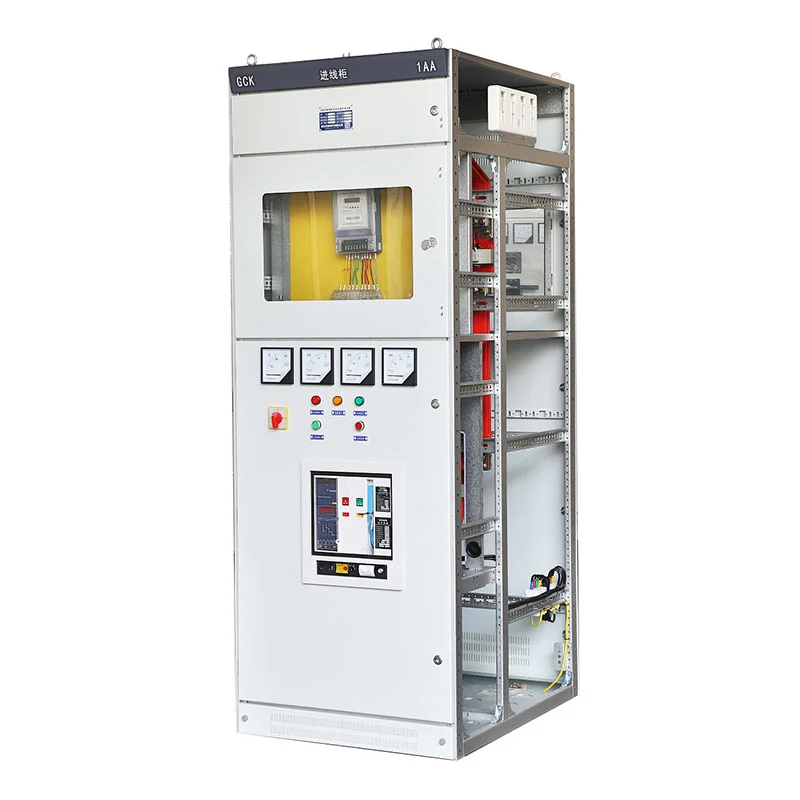

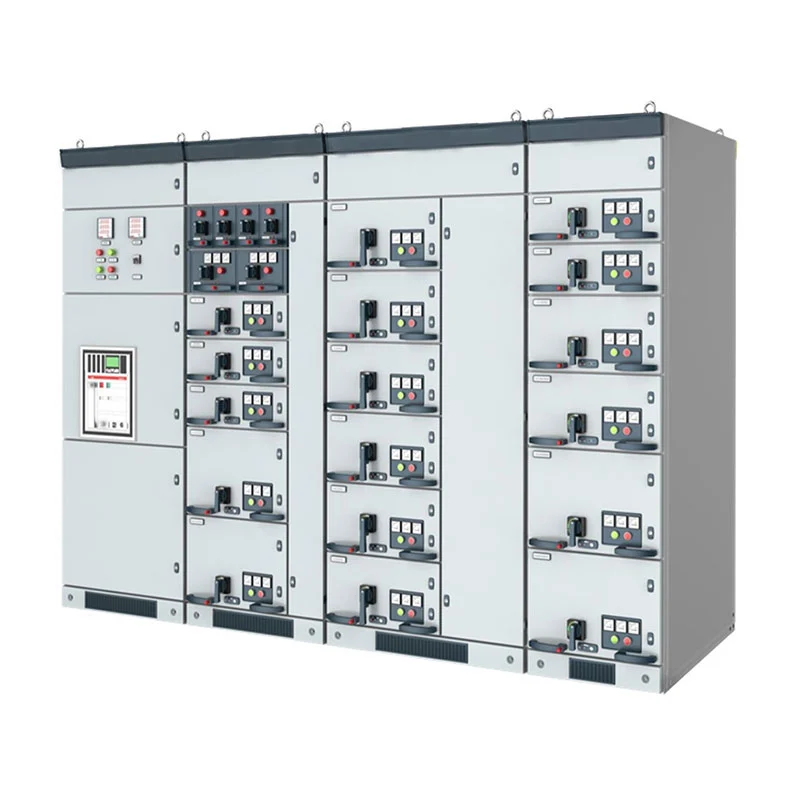

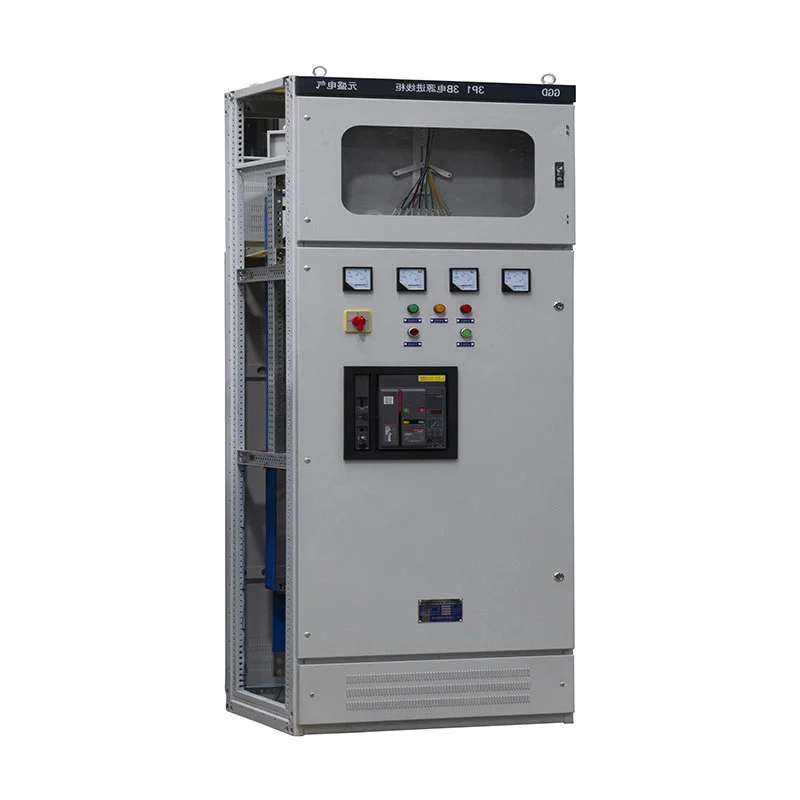

Die ausfahrbare Niederspannungs-Verteilungsschalttafel kann für mehrere gängige Niederspannungsnetze konfiguriert werden Verteilungsfunktionen. Ein eingehender Schrank erhält Strom vom vorgeschalteten Transformator oder der Stromquelle Abgangsschränke verteilen den Strom an nachgeschaltete Verbraucher.
Motorsteuerkreise können in großen und kleinen Schubladenkonfigurationen mit Leistungsschaltern oder Sicherungen angeordnet werden Drehlastschalter entsprechend den Motoreigenschaften ausgewählt. Kondensatorkompensationsschränke können umfassen manuelle, automatische oder ferngesteuerte Blindleistungskompensationsgeräte.
Durch diese modulare Anordnung kann dieselbe Schrankplattform verschiedene elektrische Verteilungsaufgaben unterstützen ein Projekt.
| Artikel | Spezifikation |
| Produkttyp | Ausziehbare Niederspannungs-Verteilungsschalttafel |
| Nennarbeitsspannung | 0,4 kV |
| Nennfrequenz | 50Hz |
| Nennstrom | Bis zu 3150A |
| Schutzgrad | IP23 |
| Installation | Drinnen |
| Höhe | ≤2000m |
| Verschmutzungsgrad | Stufe 3 |
| Umgebungstemperatur | -10°C bis +40°C |
| Tägliche durchschnittliche relative Luftfeuchtigkeit | ≤95 % |
| Monatliche durchschnittliche relative Luftfeuchtigkeit | ≤90 % |
| Seismische Intensität | ≤Magnitude 8 |
| Hauptsammelschienenmaterial | Elektrolytisches Kupfer |
| Schrankmaterial | Kaltgewalzte Stahlplatte |
| Standardgehäusefarbe | Elektrograu, RAL7032 |
| Modell | Nennspannung (V) | Nennstrom (A) | Bemessungskurzschlussausschaltstrom (KA) | Bemessungskurzzeitstromfestigkeit (1 s) (kA) | Bemessungsspitzenstrom (kA) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||

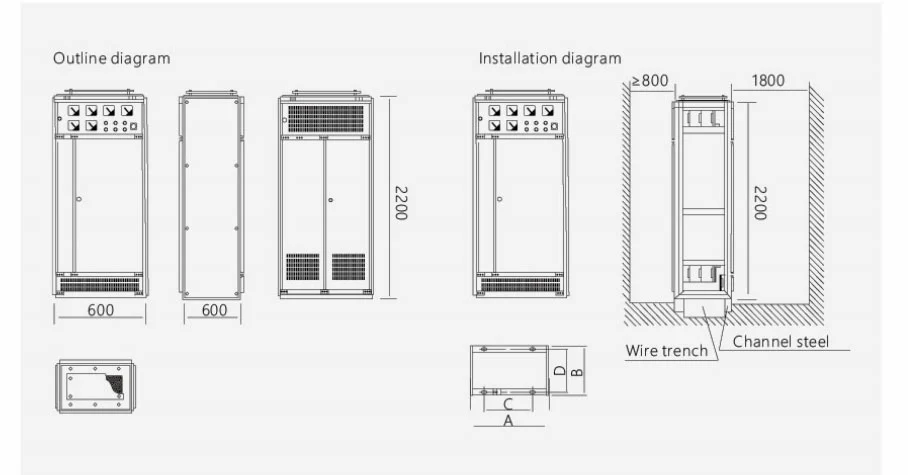

| Produktcode | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
Das Gerät ist für die Installation in Innenräumen in Umgebungen ohne starke Vibrationen, Stöße oder Korrosion vorgesehen Bedingungen. Die Umgebungstemperatur sollte zwischen -10 °C und +40 °C liegen, wobei die Durchschnittstemperatur innerhalb von 24 °C liegen sollte Stunden nicht über +35°C liegen.
Die Aufstellhöhe ist normalerweise auf 2000 m begrenzt. Bei einer maximalen Umgebungstemperatur von +40°C beträgt die relative Die Luftfeuchtigkeit sollte 50 % nicht überschreiten, während bei niedrigeren Temperaturen eine höhere relative Luftfeuchtigkeit zulässig sein kann den geltenden Umgebungsbedingungen.
Die Installationsneigung sollte 5° zur Vertikalen nicht überschreiten. Wenn die Ausrüstung für besondere Zwecke benötigt wird Umgebungen oder Betriebsbedingungen kann die endgültige Konfiguration durch technische Beratung festgelegt werden zwischen Usune und dem Kunden.
Die elektrische Sicherheit wird sowohl durch die Schrankkonstruktion als auch durch den Stromkreisschutz gewährleistet. Mechanisch und elektrisch Je nach gewählter Konfiguration werden Verriegelungsfunktionen integriert, um Fehlbedienungen zu reduzieren.
Der Schrank verfügt über eindeutig gekennzeichnete Schaltkreisschilder und Komponentennummern, während das Erdungssystem für eine sorgt dedizierter PE-Kupferbus für Erdungsverbindungen. Kabelfächer können mit ausreichend Platz gestaltet werden Kabelköpfe und Installation von Nullstromwandlern, sofern erforderlich.
Die Vorder- und Hintertüren sind für ein stabiles Öffnen und Schließen ausgelegt, während die Bedienkomponenten so positioniert sind Vermeiden Sie Störungen an Schranktüren und Griffen.
Usune fertigt seine elektrischen Niederspannungsgeräte gemäß den geltenden IEC- und GB-Anforderungen. Relevant Zu den Standards gehören GB/T 14048.2, GB 7251.12 und die geltenden IEC-Anforderungen für Niederspannungsschaltanlagen und Schaltgerätebaugruppen.
Das Produktions- und Managementsystem wird durch die Zertifizierungen ISO 9001, ISO 14001 und ISO 45001 unterstützt. Das Produkt können entsprechend den Projektanforderungen auch mit CE-Zertifizierung und entsprechender Prüfdokumentation geliefert werden.
Diese Zertifizierungen und Standards bieten Beschaffungsteams eine dokumentierte Grundlage für die Lieferantenbewertung und das Projekt Zulassung und internationaler Einkauf.
Die Qualitätskontrolle umfasst Schrankmaterialien, Kupferschienen, elektrische Komponenten, Sekundärverkabelung und Endbearbeitung Montage. Die Auswahl der Komponenten erfolgt nach den genehmigten Konstruktionszeichnungen und technischen Spezifikationen.
Vor der Auslieferung werden die montierten Geräte einer routinemäßigen Inspektion und Prüfung unterzogen. Verkabelung, Komponentenidentifikation, Erdungsanschlüsse, Schrankaufbau und elektrische Funktionen werden anhand der Projektdokumentation überprüft Reduzieren Sie Installations- und Inbetriebnahmeprobleme beim Kunden.
Usune führt außerdem Produktions- und Inspektionsaufzeichnungen, um die Qualitätsüberprüfung und Projektrückverfolgbarkeit zu unterstützen.
Die ausfahrbare Niederspannungs-Verteilungsschalttafel wurde für das Cas-Space-Raketenstartprojekt geliefert. wo eine zuverlässige Niederspannungsstromverteilung für Projekteinrichtungen und unterstützende elektrische Geräte erforderlich ist Systeme.
Für Ingenieurprojekte mit mehreren elektrischen Verbrauchern und unterschiedlichen Verteilerkreisen eignet sich der modulare Schrank Durch die Konfiguration können Eingangsstrom, Einspeisekreise und elektrische Hilfsfunktionen entsprechend organisiert werden das Projekt zur Stromverteilung.
Die Schrankabmessungen können anhand der genehmigten Elektrozeichnungen, Komponentenauswahl und Kabel ermittelt werden Einreisebestimmungen und Installationsbedingungen vor Ort. Usune kann entsprechende Maßzeichnungen zur Verfügung stellen technische Überprüfung vor der Produktion.
Usune führt vor dem Versand Inspektionen und Routinetests durch. Der Prüfprozess umfasst die Schrankmontage, elektrische Anschlüsse, Komponenteninstallation, Erdung, Sekundärverkabelung und andere relevante Funktionen.
Testberichte und technische Dokumentationen können entsprechend den Projektanforderungen bereitgestellt werden, um den Kunden zu helfen Komplette Eingangskontrolle, Installation und Inbetriebnahme.
Die Standardkonfiguration ist für 0,4 kV ausgelegt, mit einem Nennstrom von bis zu 3150 A. Die endgültige elektrische Konfiguration wird anhand der Projektlast und Konstruktionszeichnungen ermittelt.
Ja. Usune kann die Schrankkonfiguration entsprechend den elektrischen Schaltplänen, der Anzahl der Schaltkreise und den Komponenten anpassen Auswahl, Kabeleinführungsrichtung, Schrankabmessungen und andere Projektanforderungen.
Das System kann verschiedene Leistungsschalterkonfigurationen unterstützen. Universelle Leistungsschalter wie Emax, MT, Je nach zugelassenem Design können die Serien 3WN, AH und ME ausgewählt werden.
Ja. Motorsteuerungskonfigurationen können mithilfe unterschiedlicher Schubladengrößen und geeigneter Schutzschalter oder Sicherungen gestaltet werden Lastschalter je nach Motorkapazität und Schutzanforderungen.
Die Haupt- und Abzweigschienen bestehen aus Elektrolytkupfer. Relevante Sammelschienenabschnitte können flammhemmend ausgerüstet werden Isolierung und wärmeschrumpfende Schutzhüllen.
Usune kann technische Spezifikationen, elektrische Zeichnungen, Maßzeichnungen, Testberichte und relevante Informationen bereitstellen Qualitätsdokumentation gemäß den Projektanforderungen.
Die Standardvorlaufzeit beträgt im Allgemeinen 15–20 Tage, abhängig von Konfiguration, Menge und Projektanforderungen.
Usune verfügt über mehr als 14 Jahre Erfahrung in der Herstellung von Elektrogeräten und projektbasierten Produkten Entwicklung. Das Ingenieurteam kann auf der Grundlage von Kundenzeichnungen und elektrischen Spezifikationen arbeiten, um das zu entwickeln erforderliche Schrankkonfiguration.
Mit den Managementsystemen ISO 9001, ISO 14001 und ISO 45001, Einhaltung der IEC- und GB-Standards, CE-Zertifizierung und Durch routinemäßige Werkstests liefert Usune Niederspannungsverteilungsgeräte für den In- und Ausland Projekte.
Für ein Projekt, das eine ausziehbare Niederspannungs-Verteilungsschalttafel erfordert, können Kunden die Einzelleitung bereitstellen Diagramm, Nennstrom, Anzahl der Ein- und Ausgangskreise, Komponentenanforderungen und Schrankabmessungen. Usune kann dann die entsprechende technische Konfiguration und das Angebot erstellen.
