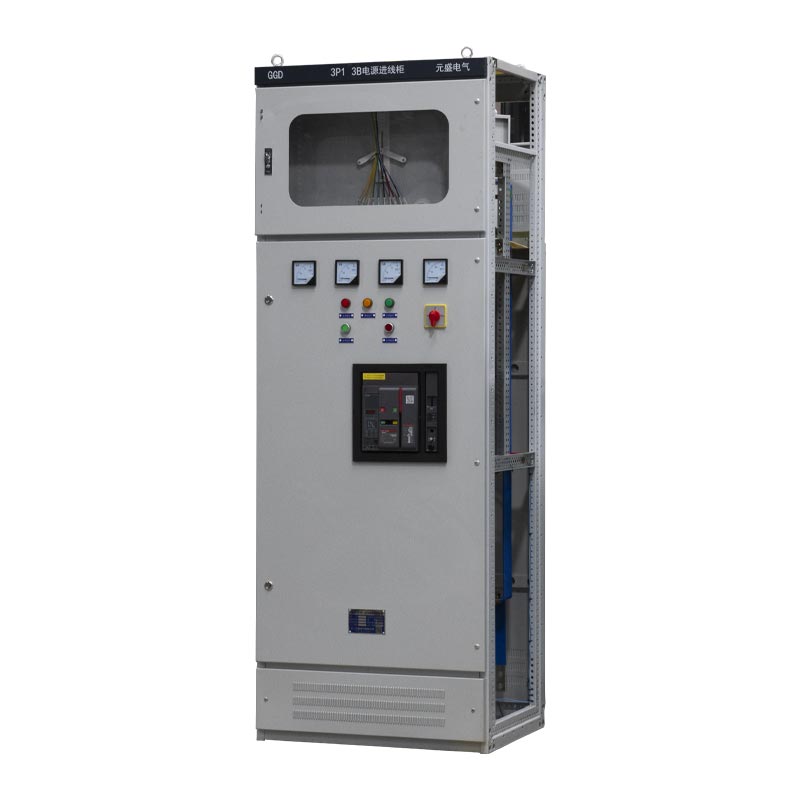

Fester Niederspannungs-Schaltschrank

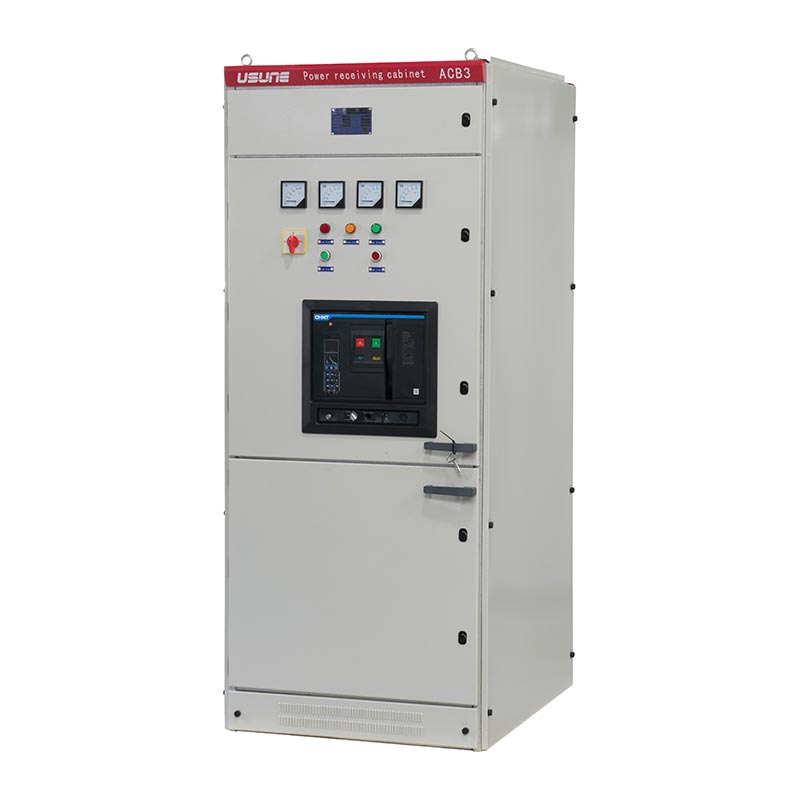

Der Niederspannungs-Schaltschrank GGD von Usune wurde speziell für AC-50-Hz-Stromverteilungssysteme entwickelt mit einer Nennbetriebsspannung von 380 V und einem Nennbetriebsstrom von bis zu 3150 A. Es dient als zentraler Kontrollknotenpunkt für Strom-, Beleuchtungs- und Verteilungsgeräte, die Stromverteilungsfunktionen stabil und effizient realisieren.

Dieses Produkt wurde als Reaktion auf die Bedürfnisse von Energiesektoren, Stromverbrauchern und Designeinheiten entwickelt und zeichnet sich durch fortschrittliche Funktionen aus Technologie und ist eine ideale Weiterentwicklung herkömmlicher Niederspannungsschaltanlagen. Als Kernprodukt eines führenden Chinesen Hersteller vereint zuverlässige Leistung, sicheren Betrieb und bequeme Wartung und ist damit das bevorzugte Produkt Wahl für globale Anwender, die einen vertrauenswürdigen Lieferanten für die Niederspannungs-Stromverteilung suchen. Die Produktion nutzen Dank der Fähigkeiten fortschrittlicher chinesischer Fabriken ist die Qualität garantiert.

Niederspannungsschaltanlage

Mittelspannungsschaltanlage

Technische Kernparameter

1. Nennfrequenz: 50 Hz
2. Nennbetriebsspannung: 380 V AC
3. Nennbetriebsstrom: Bis zu 3150 A
4. Anwendbare Normen: IEC439, GB 7251, IEC60056 usw.
5. Schutzart: IP30–IP54 (anpassbar)
6. Schaltvermögen: Hoch, ausgezeichnete dynamische und thermische Stabilität

Compliance und Qualitätssicherung

1. Internationale Standards

Der feste Niederspannungs-Schaltschrank entspricht vollständig den wichtigsten internationalen Elektronormen und gewährleistet so globale Anwendbarkeit und Zuverlässigkeit. Zu diesen Normen gehören: IEC60056 (Hochspannungs-AC-Leistungsschalter), IEC60099 (AC lückenlose Metalloxid-Überspannungsableiter), IEC60129 (AC-Trennschalter und Erdungsschalter), IEC60185 (Stromwandler), IEC60186 (Spannungswandler) und IEC60298 (1 kV–50 kV AC metallgekapselte Schaltanlage).

2. Nationale und Branchenstandards

Die Schaltanlage erfüllt die strengen nationalen und industriellen Standards Chinas, darunter: GB/T7251.12-2013 (Niederspannung). Schaltgeräte- und Steuergerätebaugruppen), GB1207 (Spannungstransformatoren), GB1208 (Stromtransformatoren), GB50150-2006 „Standard for Acceptance Testing of Electrical Equipment in Electrical Installations“ und DL/T 5004-2004 „Technical Spezifikation für den Entwurf von Gleichstromsystemen in der Energietechnik“.

3. Strenge Tests und Inspektionen

- Sichtprüfung: Es wird eine umfassende Sicht- und Maßprüfung des Schrankstils durchgeführt. Abmessungen, konstruktive Gestaltung sowie Auswahl, Anordnung, Verkabelung, Installationsprozess und Oberflächenbeschichtung der internen Komponenten, um die Einhaltung der technischen Anforderungen sicherzustellen, und es werden Aufzeichnungen geführt.

- Werksprüfung: Jede Schaltanlage wird einer Werksprüfung und -inspektion gemäß den aktuellen nationalen und internationalen Vorschriften unterzogen Industriestandards überprüft, bevor es das Werk verlässt, und authentische Testprotokolle werden bereitgestellt, um sicherzustellen, dass das Produkt erfüllt die Standards vor der Auslieferung.

Anforderungen an die Betriebsumgebung

1. Umgebungstemperatur: -5℃ bis +40℃, 24-Stunden-Durchschnittstemperatur ≤ +35℃
2. Höhe: ≤ 2000 m (Inneninstallation)
3. Relative Luftfeuchtigkeit: ≤ 50 % bei +40 °C, kann unter Berücksichtigung niedriger Temperaturen (z. B. ≤ 90 % bei +20 °C) entspannt werden Kondensation aufgrund von Temperaturänderungen.
4. Installationswinkel: Winkel zur vertikalen Ebene ≤ 5°
5. Umweltanforderungen: Frei von starken Vibrationen, Stößen und korrosiven Substanzen; besondere Anforderungen kann mit dem Hersteller ausgehandelt werden.

Kernleistungsvorteile

1. Hohe Bruchkapazität und starke Stabilität

Robuste Struktur, die großen Kurzschlussströmen standhält und einen stabilen Betrieb unter extremen Bedingungen gewährleistet elektrische Bedingungen.

2. Flexible Konfiguration

Modulare elektrische Lösungen unterstützen verschiedene Kombinationen, es stehen mehrere Serien zur Verfügung, die an unterschiedliche angepasst werden können Anwendungsszenarien.

3. Praktisch und langlebig

Neuartige Struktur, hohes Schutzniveau, staubdicht, feuchtigkeitsbeständig und schlagfest, wodurch die Lebensdauer verlängert wird.

4. Sicher und einfach zu warten

Übersichtliches Layout, leicht zugängliche Komponenten, komfortable Bedienung, Reduzierung von Ausfallzeiten und Vereinfachung der Wartung. 5. Breite Anwendbarkeit: Weit verbreitet für Kraftwerke, Umspannwerke, Fabriken, Gewerbegebäude usw Infrastrukturprojekte.

Anwendungsfälle aus der Praxis

Fall 1: Stromverteilungsprojekt für ein großes Kohlebergwerk

1. Projekthintergrund: Ein großer Kohlebergbaukonzern benötigte für sein Unternehmen ein zuverlässiges Niederspannungs-Stromverteilungssystem Untertagebergbaugeräte und Oberflächenanlagen, die rauen Umgebungen wie Staub, Feuchtigkeit usw. ausgesetzt sind Vibration.
2. Lösung: Usune lieferte 36 Niederspannungs-Festschaltschränke der GGD-Serie, angepasst an IP54 Schutz und vibrationssichere Installation.
3. Anwendungsergebnisse: Stabiler Betrieb über 5 Jahre ohne größere elektrische Ausfälle; Wartungshäufigkeit im Vergleich zu älteren Geräten um 30 % reduziert; Keine elektrischen Unfälle, Verbesserung der Bergbaueffizienz.

Fall 2: Modernisierungsprojekt für städtische Umspannwerke

1. Projekthintergrund: Ein kommunales Umspannwerk musste sein veraltetes Stromverteilungssystem modernisieren Erhöhte Stromversorgungskapazität und -zuverlässigkeit, um den Strombedarf von Anwohnern und Unternehmen zu decken.
2. Lösung: Es wurde eine Usune GGD-Schaltanlage mit einem Nennstrom von 3150 A und integrierter intelligenter Überwachung verwendet Schutzfunktionen.
3. Anwendungseffekte: Die Stromverteilungskapazität wurde um 40 % erhöht, um den Spitzenstrombedarf zu decken; Fehlerreaktionszeit um 60 % reduziert, wodurch die Dauer des Stromausfalls verkürzt wird; Entspricht den State Grid-Standards und erreicht hervorragende Ergebnisse Akzeptanz.

Technische Spezifikationen

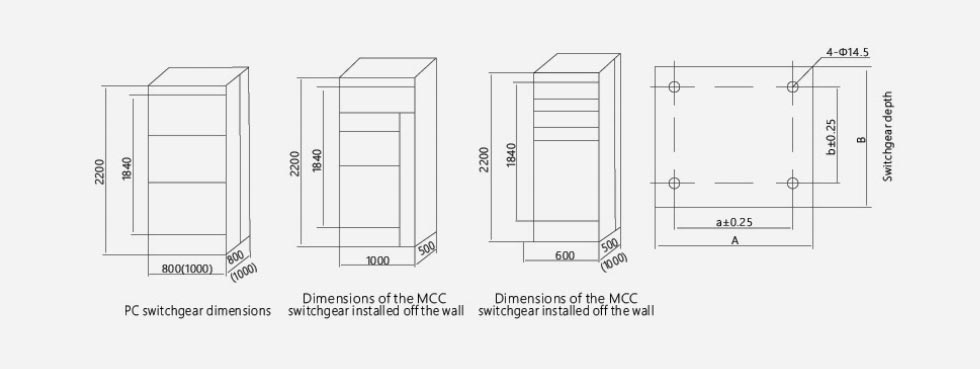

Produktaußenmaß

Projektreferenz

Cas-Space-Raketenstartprojekt

Testbericht

FAQ

F1: Wie hoch ist die Schutzart des Niederspannungs-Schaltschranks Usune GGD und wie wird er angepasst? an unterschiedliche Umgebungen?

A: Die Standardschutzart ist IP30, anpassbar bis IP54. Höhere Schutzarten (z. B. IP54) sind Staub und feuchtigkeitsbeständig, geeignet für Minen, Fabriken und feuchte Umgebungen; für korrosive Umgebungen, Für individuelle Anforderungen stehen Korrosionsschutzbeschichtungen und Spezialmaterialien zur Verfügung.

F2: Wie lang ist die Lebensdauer des Produkts und welche routinemäßige Wartung ist erforderlich?

A: Die normale Lebensdauer beträgt 15–20 Jahre. Zur routinemäßigen Wartung gehören: vierteljährliche Staubreinigung, Überprüfung der Befestigungselemente und Betriebsstatus der Komponenten; jährliche umfassende Isolationswiderstandsprüfung und Schutzfunktion Kalibrierung. Eine ordnungsgemäße Wartung kann die Lebensdauer verlängern und einen stabilen Betrieb gewährleisten.

F3: Kann Usune maßgeschneiderte Lösungen für spezielle Spannungen/Stromstärken oder Strukturen anbieten?

A: Ja. Als professioneller Hersteller bieten wir umfassende kundenspezifische Dienstleistungen an: Anpassung der Nennspannung (220 V/400 V). und Strom (bis zu 3150 A), wodurch Abmessungen, Komponentenlayout und Funktionen geändert werden; Unser Ingenieurteam wird arbeiten Wir arbeiten eng zusammen, um maßgeschneiderte Lösungen zu entwickeln, die den IEC/GB-Standards entsprechen.
