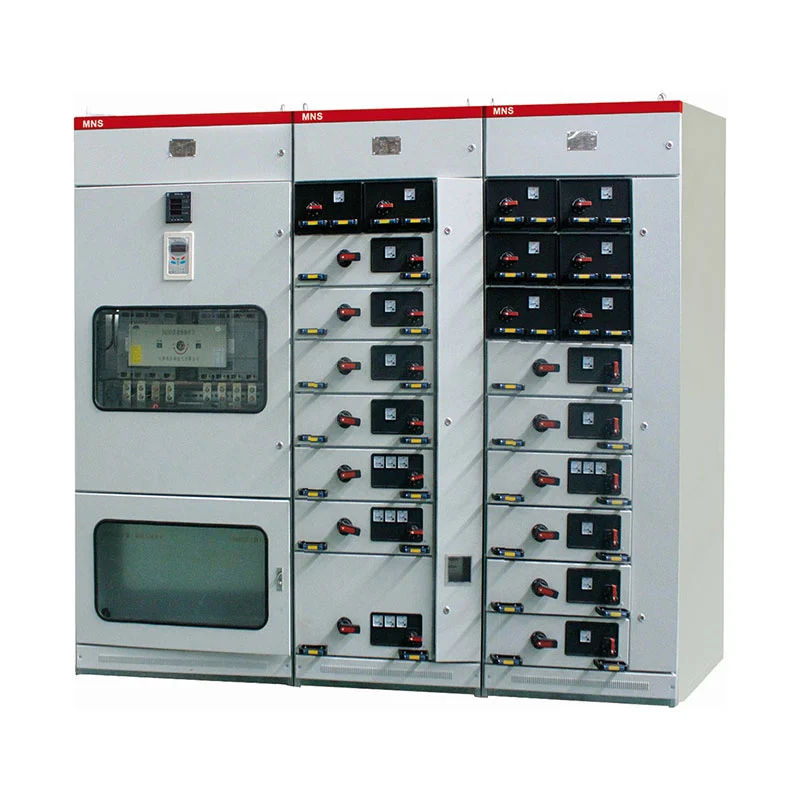

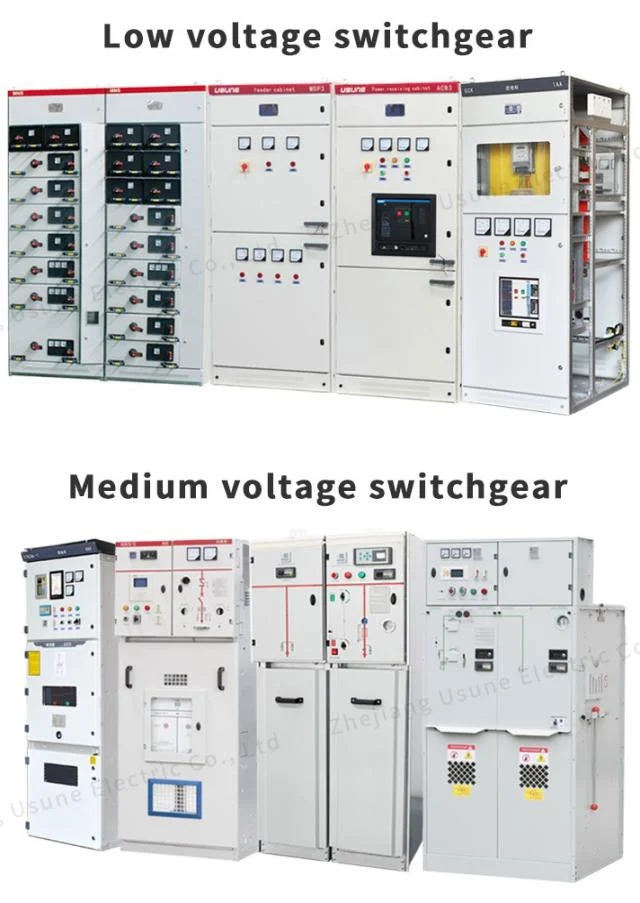

Das ausziehbare Niederspannungs-Schaltfeld eignet sich besonders für Projekte, bei denen mehrere Arten von Elektroinstallationen erforderlich sind Lasten müssen über ein zentrales Niederspannungsverteilungssystem verwaltet werden. Anstatt ein einziges festes zu verwenden Bei entsprechender Anordnung kann der Schrank mit Stromverteilereinheiten, Motorsteuereinheiten und Leistungsfaktor konfiguriert werden Kompensationsfunktionen gemäß dem Schaltplan des Kunden.
Ein großes Niederspannungsnetz enthält normalerweise verschiedene Arten von Lasten. Produktionsanlagen, Motoren, Beleuchtung, Zusatzgeräte und Blindlasten erfordern möglicherweise unterschiedliche Schutz- und Steuerungsvorkehrungen.
Die modularen Schaltanlagen von Usune können daher entsprechend der Funktion jedes Stromkreises konfiguriert werden. Ein typisches System kann ein Power Distribution Center (PC) für ein- und ausgehenden Strom und ein Motor Control Center (MCC) für den Motor umfassen Einspeiser und einen Kompensationsschrank für das Blindleistungsmanagement.
Diese Konfiguration ermöglicht es Elektroingenieuren, die Schalttafel entsprechend der tatsächlichen Laststruktur eines zu entwickeln Projekt.

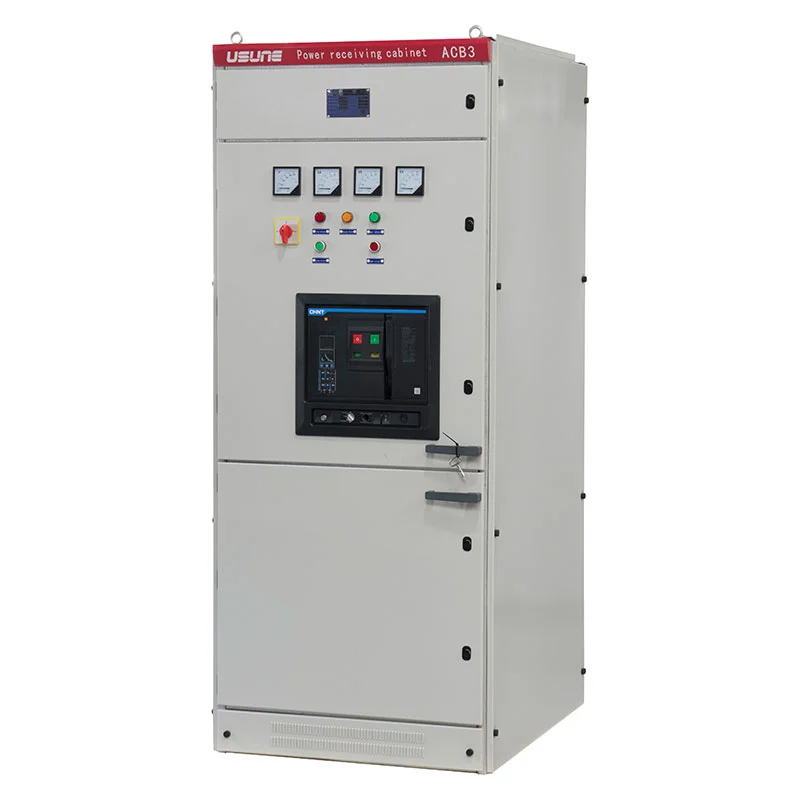

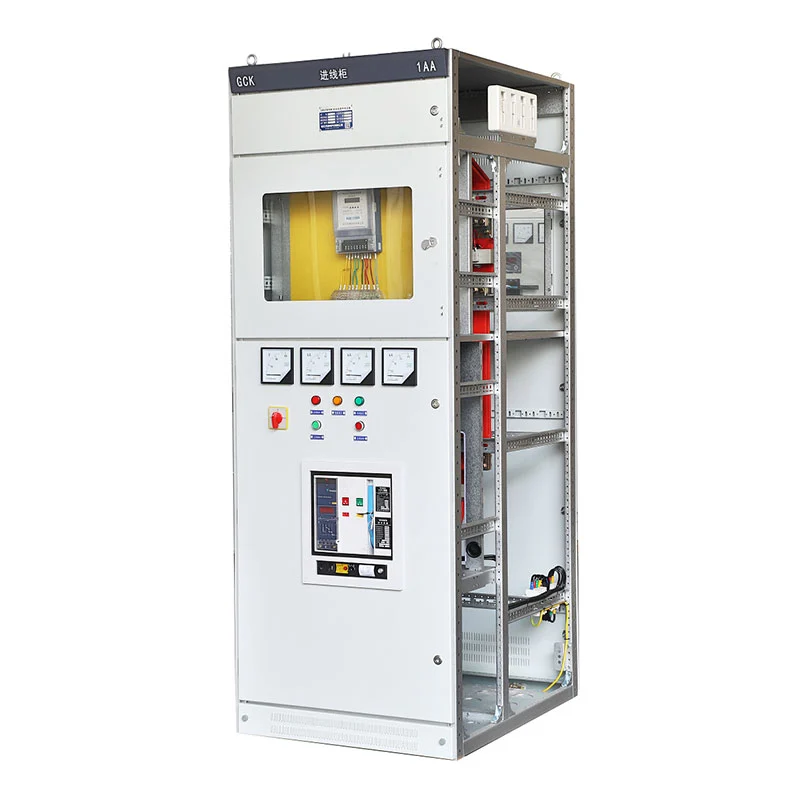

Der PC-Schrank ist für die Empfangs- und Verteilerseite einer Niederspannungsanlage konzipiert.
Abhängig von den erforderlichen elektrischen Parametern kann der Schrank die Reihenschaltungen Emax, MT, 3WN, AH, ME aufnehmen Leistungsschalter und andere kompatible Komponenten gemäß der genehmigten Konstruktion.
Der Verteilerbereich kann zur Versorgung nachgelagerter Produktionslinien, Transformatoren, Hilfsgeräte usw. genutzt werden. Gebäudesysteme und andere elektrische Verbraucher.
Bei Projekten mit mehreren Einspeisungen kann jeder Stromkreis entsprechend seinem Nennstrom und seinem Schutz angeordnet werden Anforderungen und erleichtert so die Organisation des gesamten Vertriebsnetzes.

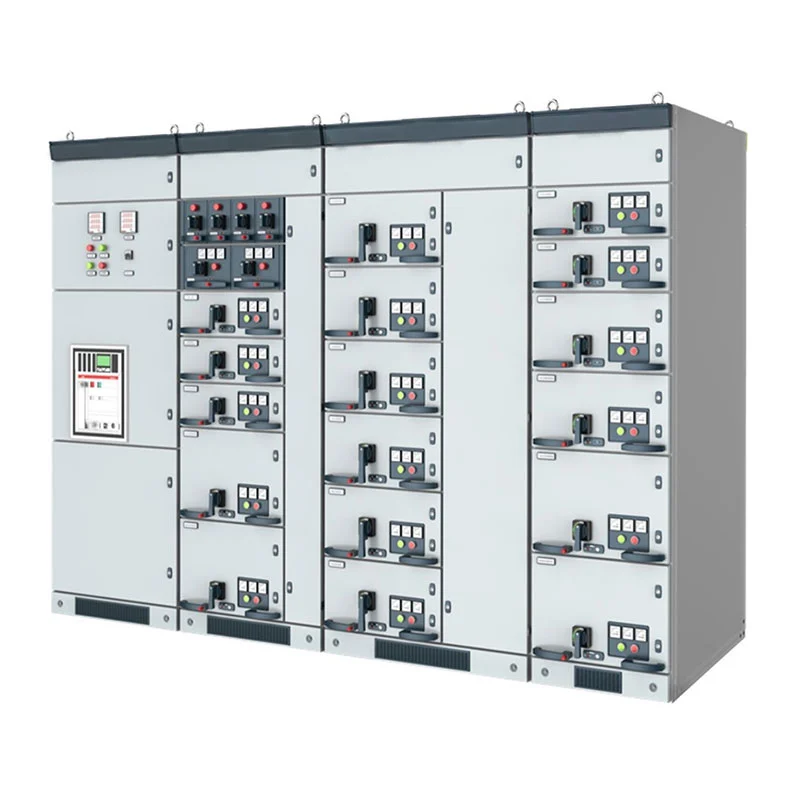

Motorlasten sind häufig eine der größten Komponenten industrieller elektrischer Systeme. Pumpen, Lüfter, Kompressoren, Förderbänder, Werkzeugmaschinen und Produktionsanlagen erfordern möglicherweise alle spezielle Motorkreise.
Die MCC-Konfiguration verwendet große und kleine Schubladen, um unterschiedlichen Anforderungen an die Motorzuführung gerecht zu werden. Das Wichtigste Als Schaltgerät für jeden Stromkreis kann ein Kompaktleistungsschalter mit hoher Ausschaltleistung oder eine rotierende Last verwendet werden Schalter mit Sicherung.
Durch diese Anordnung können Motorstromkreise getrennt von allgemeinen Stromverteilungsstromkreisen gruppiert werden Aufrechterhaltung einer zentralen Steuerung des elektrischen Systems.
Industrieanlagen mit einer großen Anzahl von Motoren und induktiven Lasten erfordern möglicherweise eine Blindleistungskompensation.
Usune kann den Kompensationsabschnitt mit manuellen, automatischen oder ferngesteuerten Leistungsfaktorkompensationsfunktionen konfigurieren. Die geeignete Steuerungsmethode kann entsprechend dem elektrischen Managementsystem des Kunden ausgewählt werden.
Durch die Trennung von Kompensationsgeräten von allgemeinen Verteilungs- und Motorstromkreisen kann die Schrankanordnung verbessert werden der allgemeinen Energiemanagementstrategie des Kunden entsprechen.
Der Hauptwert eines ausfahrbaren Niederspannungssystems liegt nicht nur in der Schrankstruktur selbst, sondern auch in der Fähigkeit dazu Organisieren Sie verschiedene elektrische Funktionen in einem koordinierten System.
Der PC-Bereich verwaltet den eingehenden Strom und verteilt den Strom an nachgeschaltete Einspeiser. Seine Leistungsschalterkonfiguration ist entsprechend dem Strom- und Schutzbedarf der Anlage ausgewählt werden.
Der MCC-Bereich ist motorbezogenen Schaltkreisen gewidmet. Je nach Motor können unterschiedliche Schubladengrößen angeordnet werden Nennwerte und Einspeisemengen.
Der Kompensationsabschnitt verwaltet die Blindleistung und kann für den manuellen, automatischen oder ferngesteuerten Betrieb konfiguriert werden.
Diese drei Funktionsbereiche können je nach Bedarf separat ausgeführt oder in die gleiche Niederspannungsschaltanlage integriert werden an die Projektanforderungen angepasst werden.
Die Auswahl einer Niederspannungsschaltanlage sollte bei den elektrischen Verbrauchern und nicht beim Schaltschrank beginnen Aussehen.
Bei einem Stromverteilungsprojekt müssen Ingenieure normalerweise die Eingangsspannung, den Nennstrom und die Anzahl der Eingangsspannungen bestätigen Abgänge, Kurzschlussniveau, Motorleistung und zukünftige Erweiterungsanforderungen.
Bei motorintensiven Anlagen sind Anzahl und Nennleistung der Motoren wichtige Faktoren bei der Bestimmung des MCC Konfiguration.
Bei erheblichen Blindlasten sollten auch die erforderliche Kompensationskapazität und Steuerungsmethode vorhanden sein berücksichtigt.
Dieser lastbasierte Ansatz trägt dazu bei, dass die endgültige Schaltanlagenkonfiguration dem tatsächlichen Betrieb entspricht Merkmale der Anlage.
Das ausfahrbare Niederspannungsschaltfeld kann für verschiedene Branchen und elektrische Umgebungen konfiguriert werden entsprechend den erforderlichen Verteilungsfunktionen.
Fabriken können PC- und MCC-Konfigurationen verwenden, um Strom an Produktionsanlagen, Motoren, Hilfssysteme usw. zu verteilen. und Prozessmaschinen.
Petrochemische Anlagen verfügen typischerweise über zahlreiche motorbetriebene Systeme wie Pumpen, Lüfter und Kompressoren. Getrennt Motorsteuerkreise können innerhalb der MCC-Sektion angeordnet werden.
Stahl- und metallurgische Anlagen verfügen häufig über Hochleistungsmotoren und mehrere Produktionslinien. Modular Die Verteilung ermöglicht die Verwaltung unterschiedlicher Lasten über dedizierte Einspeisekreise.
Die Transportinfrastruktur kann eine zentrale Niederspannungsverteilung für die Stromversorgung von Geräten und Hilfsgeräten nutzen Systeme, Lüftungsgeräte und andere elektrische Verbraucher.
Hochhäuser und Wohnsiedlungen können Niederspannungsverteilerschränke zur zentralen Einspeisung nutzen Management und Lieferung elektrischer Ausrüstung.
Energietechnische Anlagen können Einspeiseverteilung, Abgänge, Motorstromkreise und Blindleistung kombinieren Kompensation innerhalb eines integrierten Niederspannungssystems.
Die Standardausrüstung ist für eine Umgebungstemperatur zwischen -5°C und +40°C ausgelegt, eine Durchschnittstemperatur nicht über +35°C innerhalb von 24 Stunden.
Die Standardaufstellhöhe beträgt ≤2000m. Die Umgebungsluft sollte relativ sauber und angemessen sein Maßnahmen sollten dort in Betracht gezogen werden, wo Feuchtigkeits- und Temperaturschwankungen zu Kondensation führen können.
Für Transport und Lagerung gilt ein Temperaturbereich von -25°C bis +55°C, bei kurzfristiger Einwirkung bis zu +70°C für maximal 24 Stunden.
Wenn die Ausrüstung für Offshore-Ölplattformen, Kernkraftwerke oder andere spezielle Umgebungen benötigt wird, ist die Die Betriebsbedingungen sollten separat zwischen Usune und dem Kunden bestätigt werden.
| Artikel | Spezifikation |
| Gerätetyp | Ausfahrbare Niederspannungsschaltanlage |
| Nennarbeitsspannung | ≤660V |
| Nennfrequenz | 50Hz / 60Hz |
| Hauptfunktionen | Stromverteilung / Motorsteuerung / Leistungsfaktorkompensation |
| Schranktypen | PC / MCC / Vergütungsschrank |
| PC-Leistungsschalter | Emax / MT / 3WN / AH / ME-Serie |
| MCC-Struktur | Große und kleine Schubladen |
| MCC-Hauptschalter | Hochleistungs-MCCB/Drehlastschalter mit Sicherung |
| Kompensationsmodi | Manuell / Automatisch / Ferngesteuert |
| Installationshöhe | ≤2000m |
| Umgebungstemperatur | -5°C bis +40°C |
| 24-Stunden-Durchschnittstemperatur | ≤+35°C |
| Lagertemperatur | -25°C bis +55°C |
| Kurzfristige Temperatur | Bis zu +70°C für ≤24h |
| Anwendbares System | Wechselstrom 50–60 Hz |
Die endgültigen elektrischen Parameter sollten anhand des einzeiligen Diagramms, der Lastliste usw. des Kunden bestätigt werden. Schutzanforderungen und Installationsbedingungen.
Für Beschaffungsteams ist die Auswahl eines Niederspannungsschaltschranks nur anhand der Nennspannung und des Nennstroms möglicherweise nicht möglich ausreichend sein.
Die Anzahl der Abgangskreise, die Anzahl der Motorzuleitungen, die einzelnen Motorleistungen, Kurzschlussanforderungen, Die Eingangsleistungskapazität und die Kompensationsanforderungen können sich alle auf die endgültige Schrankkonfiguration auswirken.
Usune kann die elektrischen Anforderungen des Kunden prüfen und die geeignete Kombination aus PC, MCC und empfehlen Kompensationsfunktionen.
Dieser Ansatz ist besonders nützlich für Industrieprojekte, bei denen die Schalttafel mehrere Systeme aufnehmen muss Arten von elektrischen Verbrauchern und dient nicht nur als herkömmlicher Verteilerschrank.
Das Cas-Space-Raketenstartprojekt ist eine der Projektreferenzen im Zusammenhang mit der elektrischen Ausrüstung von Usune.
Raketenstartanlagen enthalten komplexe unterstützende elektrische Systeme und erfordern eine organisierte Stromverteilung Ausrüstung, Hilfseinrichtungen, steuerungsbezogene Systeme und Infrastrukturlasten.
In einer solchen Umgebung muss das Stromverteilungssystem unterschiedliche Lasteigenschaften berücksichtigen Aufrechterhaltung einer klaren Schaltungsorganisation. Im Rahmen des Projekts kam die Niederspannungsschaltanlage von Usune zum Einsatz Anordnung elektrischer Geräte.
Das Projekt demonstriert die Anwendung von Usune-Elektrogeräten in spezialisierten Infrastrukturen, in denen Strom bereitgestellt wird Die Anforderungen an die Verteilung gehen über herkömmliche Gewerbe- oder Industriegebäude hinaus.
Vor der Bestellung eines ausfahrbaren Niederspannungsschaltfelds sollten Kunden normalerweise das folgende Projekt bereitstellen Informationen:
| Erforderliche Informationen | Zweck |
| Systemspannung | Bestimmt die grundlegende elektrische Konfiguration |
| Eingehender Strom | Hilft bei der Bestimmung der Kapazität der eingehenden Schaltanlage |
| Anzahl der Feeder | Bestimmt die Anordnung der Schrankfunktionseinheiten |
| Motormenge | Bestimmt die MCC-Anforderungen |
| Motorbewertungen | Hilft bei der Auswahl von Motorzuführungskomponenten |
| Kurzschlussniveau | Ermittelt den Schutzbedarf |
| Entschädigungspflicht | Bestimmt die Konfiguration der Leistungsfaktorkompensation |
| Installationsumgebung | Bestätigt die geltenden Betriebsbedingungen |
| Elektrischer Schaltplan | Hilft Usune bei der Vorbereitung der passenden Schrankanordnung |
Die Bereitstellung dieser Details in der Angebotsphase ermöglicht es Usune, eine genauere Schaltanlagenkonfiguration zu entwickeln und Reduzieren Sie unnötige Änderungen während der Produktion.
| NEIN. | Artikel | Einheit | Lasttrennschaltereinheit | Kombinationsgerät | Leistungsschaltereinheit | |
| 1 | Nennspannung | kV | 24.12 | 24.12 | 24.12 | |
| 2 | Nennfrequenz | Hz | 50 | 50 | 50 | |
| 3 | Nennstrom | A | 630 | 125 (abhängig vom Sicherungsstrom) | 630 | |
| 4 | Bewerteter Isolationsgrad | 1 Minute Frequenz hat dem Druck standgehalten | kV | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| Der Lichtimpuls hat der Spannung standgehalten | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | Nennkurzschlussfestigkeit | kA/s | 25/4 | —— | 25/4 | |
| 6 | Bewerteter Spitzenstrom | kA | 63 | —— | 63 | |
| 7 | Nenn-Kurzschluss-Einschaltstrom | kA | 63 | Begrenzt durch HH-Sicherung | 63 | |
| 8 | Bemessungskurzschlussausschaltstrom | kA | —— | Begrenzt durch HH-Sicherung | 25/25 | |
| 9 | Bemessungsübertragungsstrom | A | —— | 1700/1400 | —— | |
| 10 | Bemessungsstrom zum Ausschalten der aktiven Last | A | 630 | —— | —— | |
| 11 | Nenn-Bremsstrom im geschlossenen Regelkreis | A | 630 | —— | 630 | |
| 12 | Mechanisches Leben | Lasttrennschalter/CB | Mal | 10000 | 10000 | 20000 |
| Isolations-/Erdungsschalter | 5000 | 5000 | 5000 | |||
| 13 | Stromkreiswiderstand | μΩ | ≤150 | —— | ≤150 | |
| 14 | Nennladedruck (20℃ Überdruck) | MPa | 0.04 | 0.04 | 0.04 | |
| 15 | Jährliche relative Gasleckrate | % | 0.05 | 0.05 | 0.05 | |
| 16 | IP-Schutzgrad | Kabinett | IP4X | IP4X | IP4X | |
| Benzintank | IP67 | IP67 | IP67 | |||

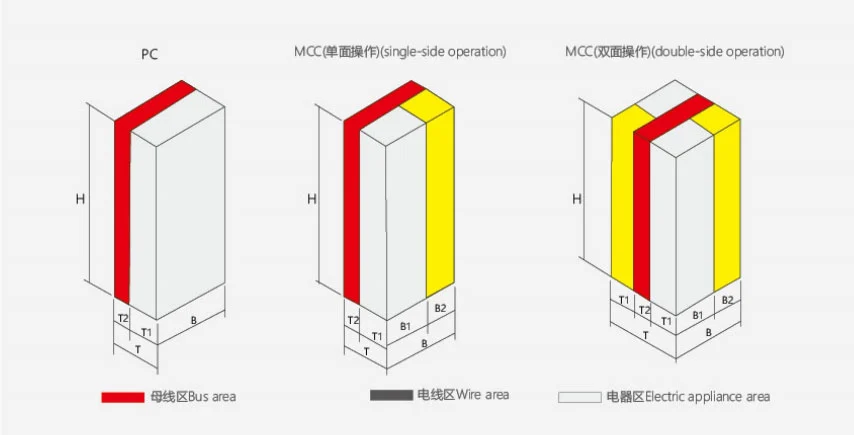

| Höhe | Breite | Tiefe | Notiz | ||||
| H | B | B1 | B2 | T | T1 | T2 | |
| 2200 | 1000 | 600 | 400 | 600 | 400 | 200 | Einseitige Bedienung |
| 2200 | 1000 | 600 | 400 | 1000 | 400 | 200 | Doppelseitiger Betrieb |
Usune betreibt seine Herstellungs- und Qualitätsmanagementprozesse gemäß ISO 9001, ISO 14001 und ISO 45001.
Die Produkte werden unter Bezugnahme auf geltende IEC- und GB-Normen entwickelt und hergestellt. CE-Zertifizierung ist verfügbar für entsprechende Produktkonfigurationen und Zielmärkte.
Die Werksinspektion umfasst die Komponenteninstallation, den Schrankaufbau, elektrische Anschlüsse, Funktionsmechanismen, und Routinetests vor dem Versand.
Entsprechend den Projektanforderungen können relevante technische Dokumente und Prüfberichte bereitgestellt werden.
Das Gerät ist für Wechselstromsysteme mit einer Nennbetriebsspannung von 660 V und darunter ausgelegt.
Das System kann Stromverteilungs-, Motorsteuerungs- und automatische Leistungsfaktorkompensationsfunktionen integrieren.
Ein PC-Schrank dient in erster Linie der Stromaufnahme und -verteilung. Es kann mit geeigneter Schaltung konfiguriert werden Leistungsschalter entsprechend den Systemanforderungen.
Ein MCC-Schrank ist für die zentrale Steuerung und den Schutz mehrerer Motorstromkreise konzipiert. Es können große und große Teile verwendet werden kleine Schubladenkonfigurationen.
Ja. Usune kann den Schrank entsprechend dem Übersichtsdiagramm, der Lastliste, den Motornennwerten usw. des Kunden konfigurieren. Feeder-Menge und Vergütungsanforderungen.
Usune arbeitet nach den Managementsystemen ISO 9001, ISO 14001 und ISO 45001. Produkte werden entsprechend entworfen anwendbare IEC- und GB-Standards, mit CE-Zertifizierung für entsprechende Konfigurationen.
Spezielle Umgebungen wie Offshore-Plattformen und Kernkraftwerke erfordern eine gesonderte technische Bewertung und Vereinbarung vor der Produktion.
Kunden wird empfohlen, Systemspannung, Eingangsstrom, Einspeisemenge, Motorinformationen usw. anzugeben. Kurzschlussniveau, Kompensationsanforderungen, Single-Line-Diagramm und Installationsumgebung.
Ja. Vor dem Versand werden Werksinspektionen und Routineprüfungen durchgeführt, entsprechende Prüfberichte können vorliegen entsprechend den Projektanforderungen bereitgestellt.
Usune konzentriert sich auf elektrische Niederspannungsgeräte und bietet projektorientierte Schaltanlagenkonfigurationen für Industrie-, Gewerbe-, Energie-, Transport- und spezielle Infrastrukturanwendungen.
Für Kunden, die das ausfahrbare Niederspannungsschaltfeld kaufen, kann Usune den Prozess von der Elektrik aus unterstützen Parameterbestätigung und Schrankkonfiguration bis hin zur Fertigungsinspektion und Versanddokumentation, Bereitstellung von a praktische Lösung, die auf dem tatsächlichen elektrischen System basiert, anstatt für jedes Projekt die gleiche Konfiguration zu verwenden.
