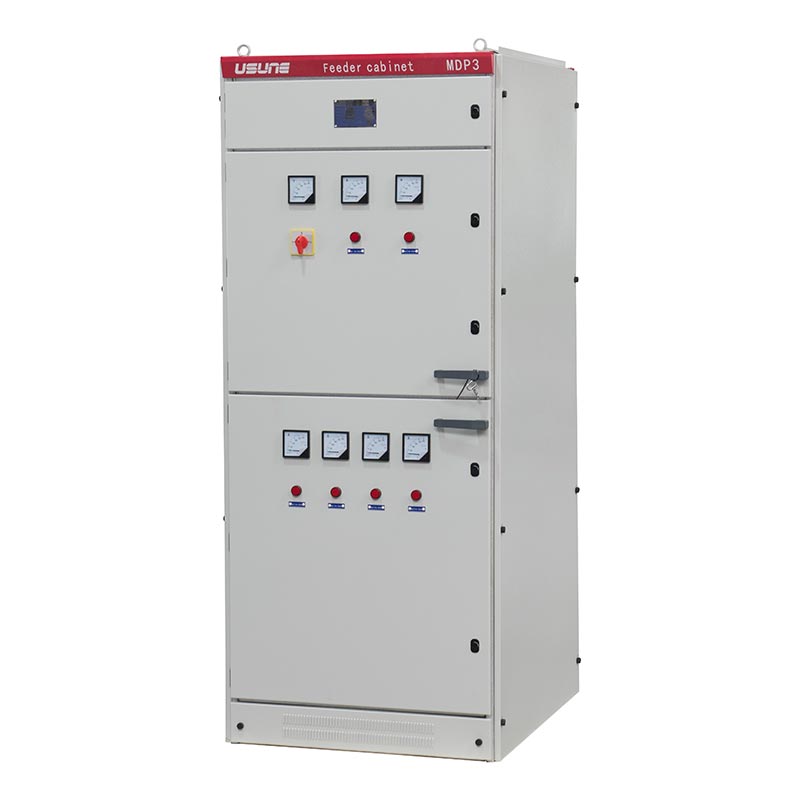

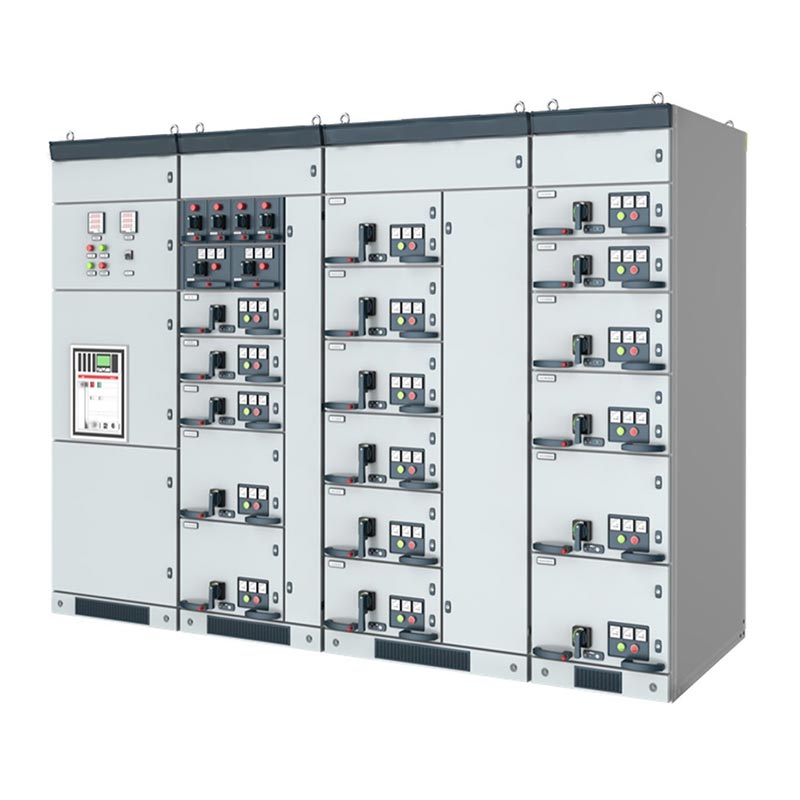

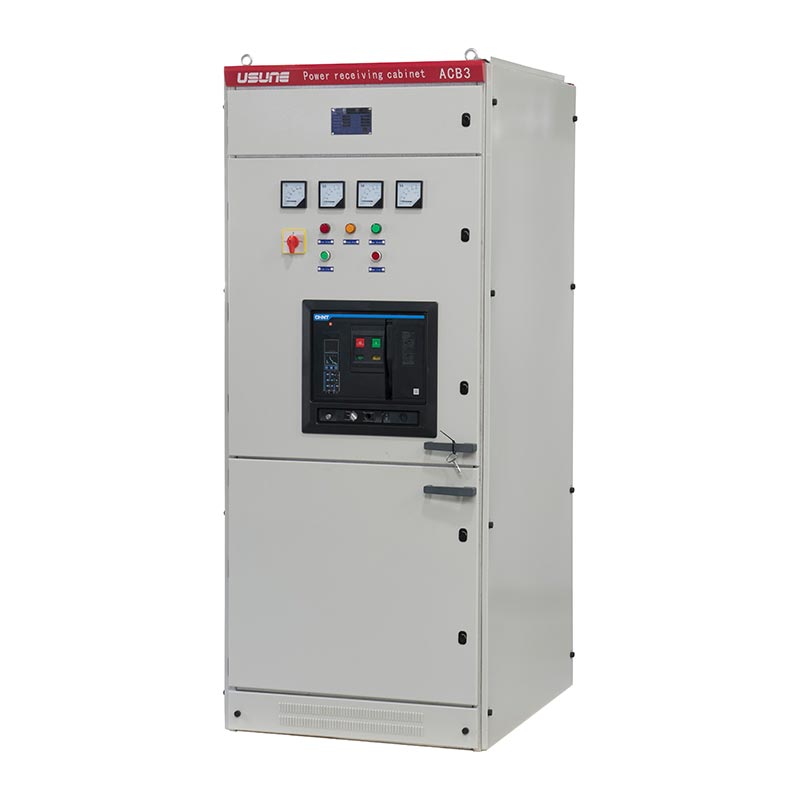

Die Niederspannungsschaltanlage Usune GGD ist eine feste Schaltanlage, die hauptsächlich für den Stromempfang, die Verteilung und die Steuerung verwendet wird in Niederspannungsanlagen. Es ist für Innenanwendungen optimiert und eignet sich für Kraftwerke, Umspannwerke, Industrie- und Industrieanlagen Bergbauunternehmen und Hochhäuser und können Lasten bis zu 3150 A bewältigen.
- Nennspannung: 0,4 kV (380 V)
- Nennfrequenz: 50Hz
- Schutzklasse: IP23
- Standards: IEC 439, GB 7251, GB/T 14048.2
- Zertifizierungen: Zertifizierung des ISO 9001-Managementsystems
Niederspannungsschaltanlage
Mittelspannungsschaltanlage
1. Schrankrahmen: Hergestellt aus kaltgewalztem Stahlblech mit einer Dicke von ≥2 mm, in RAL7032 Elektrograu,
besitzt eine hohe mechanische Festigkeit.
2. Schutzleistung: Schutzart IP23, die das Eindringen fester Fremdkörper wirksam verhindert
Wasserspritzer.
3. Verriegelungsvorrichtung: Die GGD-Niederspannungsschaltanlage verfügt über eine mechanische und elektrische Verriegelung
Mechanismus, der Fehlbedienungen wirksam vorbeugt und die Betriebssicherheit gewährleistet.
4. Kernkomponenten: Ausgestattet mit hochwertigen Leistungsschaltern, störungsfreien LED-Anzeigen und Präzision
Zeigerinstrumente.
1. Hohes Schaltvermögen: Schaltvermögen bis zu 50 kA, wodurch ein stabiler Betrieb des Geräts im Fehlerfall gewährleistet wird
Bedingungen.
2. Hervorragende Stabilität: Weist eine hervorragende dynamische und thermische Stabilität auf und eignet sich für den Einsatz in der Schwerindustrie
Anwendungen.
3. Flexible Konfiguration: Das modulare Design ermöglicht eine individuelle Konfiguration basierend auf Leistung, Beleuchtung und Motor
Kontrollanforderungen.
4. Bequeme Wartung: Die Komponenten sind logisch angeordnet, klar beschriftet und die Schranktüren sind langlebig.
Erleichterung der täglichen Inspektion und Wartung.
5. Starke Anpassungsfähigkeit an die Umwelt: Der Betriebstemperaturbereich beträgt -10℃ bis +40℃, geeignet für Umgebungen mit
Höhen ≤1000m.
| Parametername | Spezifische Parameter |
| Modell | GGD-Serie |
| Nennspannung | 0,4 kV (380 V) |
| Nennstrom | Maximal 3150A |
| Frequenz | 50Hz |
| Schutzstufe | IP23 |
| Material | Kaltgewalzter Stahl (≥2 mm) |
| Farbe | RAL7032 (Elektrograu) |
| Anwendbare Standards | IEC 439, GB 7251, GB/T 14048.2 |
| Höhe | ≤1000m |
| Temperaturbereich | -10℃ ~ +40℃ |
| Luftfeuchtigkeit | Tagesdurchschnitt ≤95 % |
| Verschmutzungsgrad | Stufe 3 |
| Seismische Intensität | ≤Magnitude 8 |
| Artikel | Einheit | Parameter | |
| Nennspannung | kV | 24 | |
| Nennfrequenz | Hz | 50 | |
| Nennstrom des Leistungsschalters | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| Nennstrom des Schaltschranks | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| Dynamischer Nennstrom (4s) | kA | 16, 20, 25, 31,5, 40, 50 | |
| Bemessungsdauerstrom (Spitze) | kA | 40, 50, 63, 80, 100, 125 | |
| Bemessungskurzschlussausschaltstrom | kA | 16, 20, 25, 31,5, 40, 50 | |
| Nenn-Kurzschluss-Einschaltstrom | kA | 40, 50, 63, 80, 100, 125 | |
| 1min Netzfrequenzspannungsfestigkeit | Pol-Pol, Pol-Erde | kV | 65 |
| Über Isolierdistanz hinweg | kV | 79 | |
| Blitzstoßfestigkeit (Spitze) | Pol-Pol, Pol-Erde | kV | 125 |
| Über Isolierdistanz hinweg | kV | 145 | |
| Schutzstufe | IP4X für Gehäuse, IP2X für Isolierraum und Leistungsschalterraum offen | ||
| Hinweis: Die Kurzschlusskapazität des Stromwandlers sollte separat berücksichtigt werden. | |||
1. Projektname: Modernisierung des Stromverteilungssystems für ein Kohlebergwerk
2. Kunde: Ein großer Kohlebergbaukonzern in Shanxi, China
3. Projektherausforderungen: Raue unterirdische Umgebung mit hohem Staub- und Vibrationsniveau, die eine stabile und stabile Umgebung erfordert Zuverlässige Stromversorgung für Förderanlagen, Pumpen und Lüftungsgeräte.
4. Lösung: Einsatz von 18 Usune GGD-Niederspannungsschaltanlagen für die Hauptstromverteilung und Zonenstromversorgung Verteilung.
5. Projektergebnisse:
- Zuverlässigkeit: Stabiler Betrieb für 24 aufeinanderfolgende Monate ohne ungeplante Ausfallzeiten.
- Sicherheit: Schutzart IP23 und robuste Verriegelungsvorrichtungen verhindern vollständig elektrische Unfälle.
- Effizienzverbesserung: Eine stabile Stromversorgung reduziert die Geräteausfallrate um 65 %.
- Wartungsoptimierung: Das leicht zugängliche Komponentendesign reduziert die Wartungszeit um 50 %.

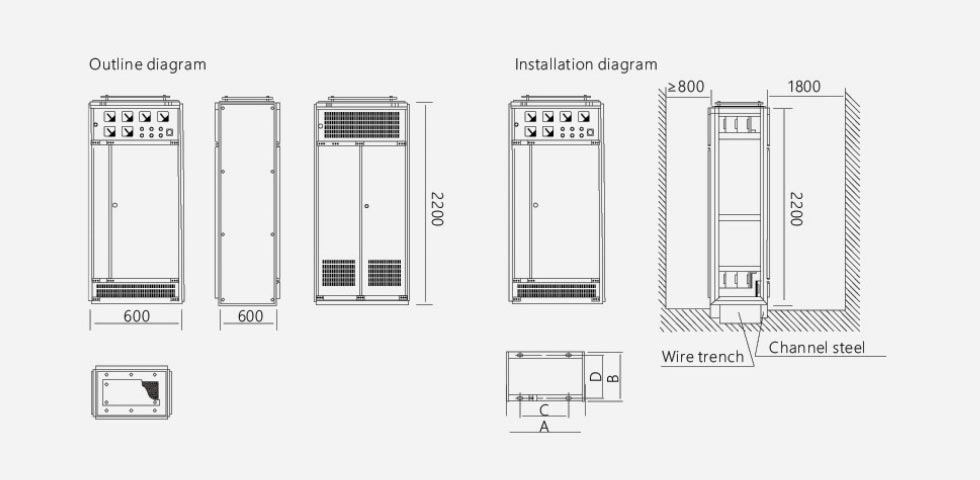

| Produktcode | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
A: Die Standardausführung ist für Höhen ≤1000 m geeignet. Ausführungen für Höhenlagen bis 2000m sind möglich nach Bestätigung des Herstellers angepasst.
A: Dieses Produkt ist für die Verwendung in Innenräumen konzipiert (geeignet für Umgebungen mit Verschmutzungsgrad 3). Für draußen oder hoch Bei korrosiven Anwendungen kontaktieren Sie Usune für maßgeschneiderte Beschichtungen oder verbesserte Schutzarten.
A: Das Produkt entspricht den Standards IEC 439, GB 7251, GB/T 14048.2 und ISO-Managementsystemen. Im Falle von Bei widersprüchlichen Standards wird der höhere Standard priorisiert.
Zusammenfassend lässt sich sagen, dass die Niederspannungsschaltanlage Usune GGD eine leistungsstarke und äußerst zuverlässige Stromverteilung ist Lösung. Als führender Hersteller und Lieferant in China integriert Usune fortschrittliche Designkonzepte, die rigoros sind Qualitätskontrolle und umfassende Branchenerfahrung nutzen unsere modernen Produktionsanlagen, um sichere, effiziente und langlebige Stromverteilungsprodukte und -dienstleistungen für verschiedene Szenarien weltweit, einschließlich Energie Anlagen, Industrieanlagen und Gewerbebauten.
