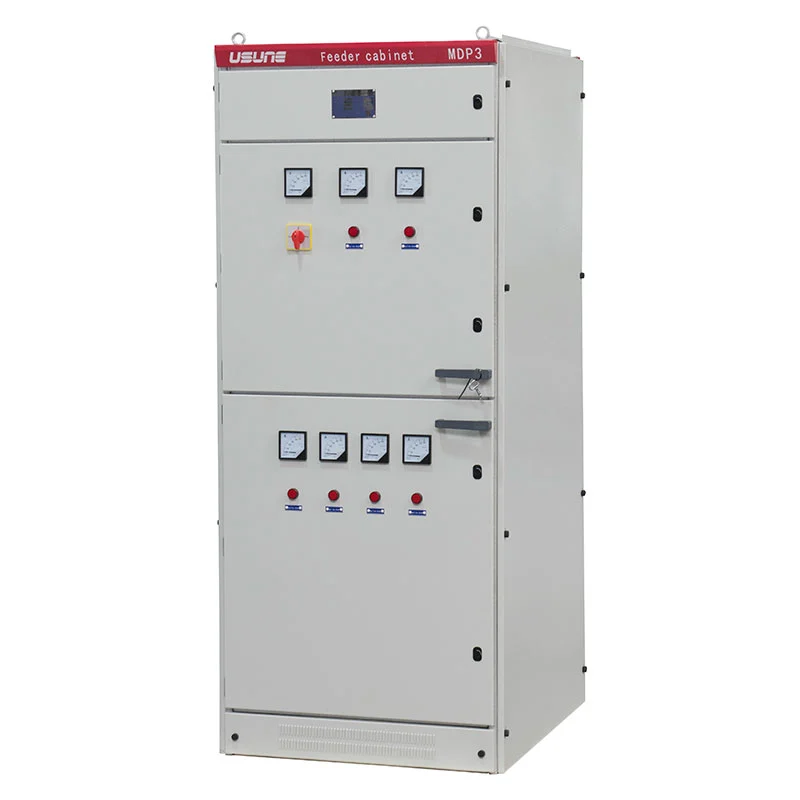

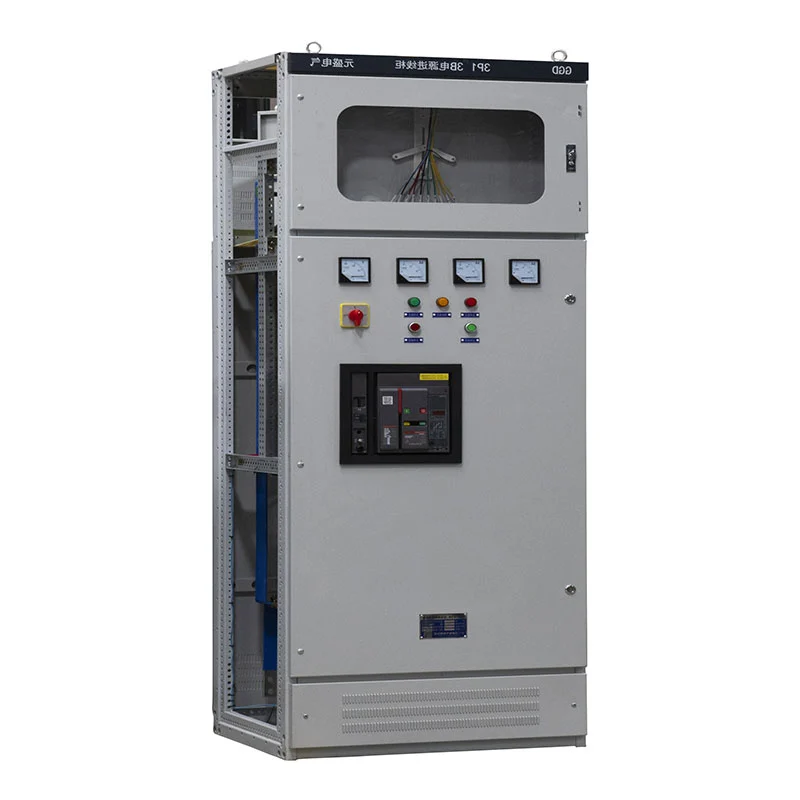

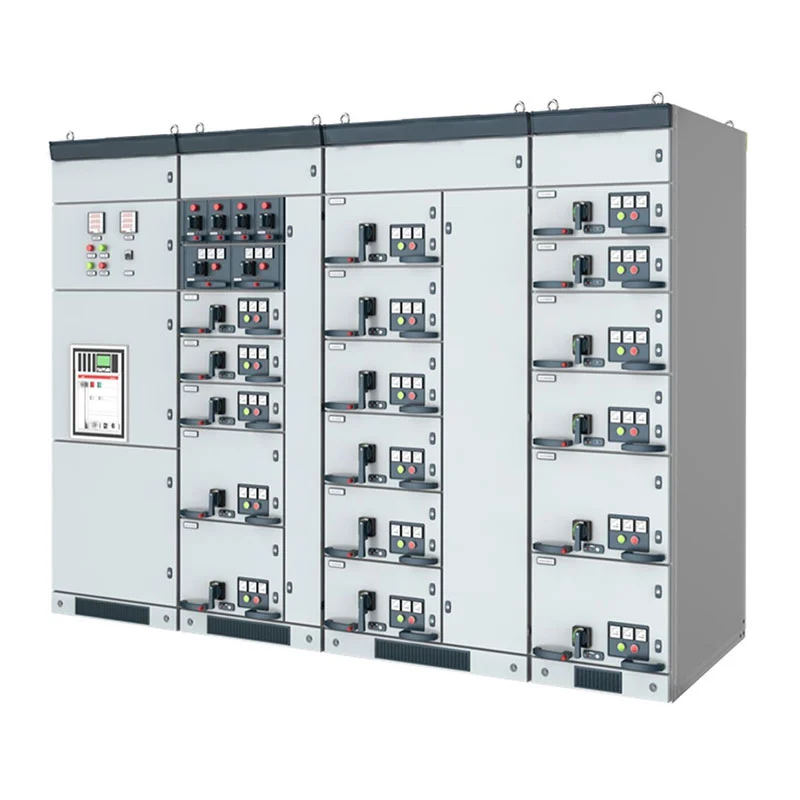

Das GGD-Niederspannungs-Stromverteilungspanel ist für Stromverteilungsanwendungen in Innenräumen mit Nennfrequenz konzipiert von 50 Hz und einer Nennbetriebsspannung von bis zu 380/400 V. Seine Schrankstruktur, Kupferschienen, Steuerkreise und Schutz Komponenten können entsprechend den Projektanforderungen konfiguriert werden. Die Lösung eignet sich für Kraftwerke, Umspannwerke, Fabriken, Bergbauunternehmen, Gewerbegebäude und andere Stromverteilungsanlagen.
Das GGD-Niederspannungs-Stromverteilerfeld ist als zentralisierte Niederspannungs-Verteilungseinheit konzipiert. Es kann Empfangen Sie elektrische Energie vom vorgelagerten System und verteilen Sie sie an mehrere Ausgangsstromkreise für Geräte. Beleuchtung, Motoren und andere Lasten.
Der Schrank kann als Einspeiseschrank, Abgangsverteilerschrank, Kondensatorkompensationsschrank oder ausgeführt werden andere Konfigurationen gemäß elektrischem Übersichtsschaltbild. Dies erleichtert die Integration in das System verschiedene industrielle und kommerzielle Vertriebsnetze.
Die interne Anordnung trennt wichtige elektrische Komponenten und Steuerkabel entsprechend dem Projektentwurf. Universelle Leistungsschalter, Kompaktleistungsschalter, Leitungsschutzschalter, Schütze, Relais, Messgeräte und Andere Komponenten können entsprechend den erforderlichen Schaltungsfunktionen ausgewählt werden.
Bei Projekten, die maßgeschneiderte Komponentenmarken oder -spezifikationen erfordern, kann Usune die Komponentenauswahl koordinieren mit dem Käufer vor der Produktion.
Der Schrankrahmen und die Trennwände sind aus kaltgewalztem Stahlblech gefertigt. Die Referenzplattendicke beträgt ≥2 mm, mit behandelten Kanten, um scharfe Kanten während des Betriebs und der Wartung zu reduzieren.
Die Schrankstruktur ist so konzipiert, dass sie eine ausreichende mechanische Festigkeit für den normalen Betrieb bietet und gleichzeitig erlaubt Zugang für Inspektion, Verkabelung und Komponentenaustausch. Die Vorder- und Hintertüren sind praktisch angeordnet Betrieb und Wartung.
Für die Haupt- und Abzweigschienen wird Elektrolytkupfer verwendet. Isolierung und wärmeschrumpfende Schutzmaterialien können auf das Sammelschienensystem aufgebracht werden, um die erforderliche dielektrische Leistung aufrechtzuerhalten.
Für die Sammelschienenanordnung ist eine Phasenkennzeichnung vorgesehen, während Sammelschienenverbindungen entsprechend verarbeitet werden erforderliche elektrische Anschlussart. Bei Bedarf kann auch eine flexible Sammelschienenverbindung zwischen den vorgesehen werden ankommende Busbrücke und den Hauptleistungsschalter.
Entlang der Schrankmontagerichtung ist ein eigener PE-Kupferbus angeordnet. Komponenten, die eine Erdung erfordern, können sein über das PE-System verbunden, mit Erdungsklemmen für den Anschluss an das externe Erdungsnetz.
Der Kabelraum bietet außerdem ausreichend Platz für Kabelköpfe und die dazugehörige Stromwandlerinstallation gemäß der Projektzeichnung.
Einspeiseschränke können mit Universal-Leistungsschaltern und entsprechenden Schutzfunktionen ausgestattet werden. Die Die gelieferte Konfiguration kann elektrisch betriebene Leistungsschalter mit Unterspannungsauslöseschutz umfassen Zeitverzögerungsfunktionen entsprechend der elektrischen Auslegung.
Die Schutz- und Steuerungskonfiguration wird durch die Projektanforderungen bestimmt und ist nicht auf eine beschränkt feste Komponentenkombination.
Abgangskreise können für unterschiedliche Lasten und Verteilungsanforderungen ausgelegt werden. Leistungsschalter, Schütze, Thermorelais und Klemmenblöcke können je nach Nennstrom und Steuerungsanforderungen ausgewählt werden Futterspender.
Das Schranklayout unterstützt eine klare Stromkreisidentifizierung, wobei Gerätenummern und Verdrahtungsetiketten zur einfacheren Positionierung angebracht sind Inspektion und Wartung.
Für Motoranwendungen kann der Schrank Motorsteuerkreise mit entsprechenden Schalt- und Schutzfunktionen integrieren Komponenten. Zur Unterstützung können Start-/Stopp-Anzeigeleuchten und Stromkreiskennzeichnung auf der Schaltschrankplatte angebracht werden Bediener können einzelne Motorkreise schnell identifizieren.
Die sekundären Steuerkreise werden gemäß den genehmigten Elektroplänen verdrahtet. Flexible Leiter sind in organisierten Bündeln angeordnet, mit geeigneter Isolierung und Hülsen, die dort verwendet werden, wo die Verkabelung durch bewegliche oder bewegliche Kabel verläuft mechanisch beanspruchte Bereiche.
Die Bezugsquerschnitte umfassen 1,5 mm² für Steuer- und Wechselspannungskreise und 2,5 mm² für Wechselstromkreise, abhängig vom endgültigen elektrischen Design.
Klemmenblöcke verwenden flammhemmende Komponenten, während Leiter anhand der Stromkreisnummerierung oder identifiziert werden Leiterrichtung wie in den Zeichnungen dargestellt. Auf handgeschriebene interne Etiketten wird verzichtet; Schaltungsnummern und Ausstattung Die Kennzeichnung wird für eine klarere Langzeitwartung gedruckt oder heißgeprägt.
Das GGD-Niederspannungs-Stromverteilerfeld ist auf die folgenden Referenzparameter ausgelegt:
| Artikel | Spezifikation |
| Produkttyp | GGD-Niederspannungs-Stromverteilungspanel |
| Nennspannung | 0,4 kV |
| Nennfrequenz | 50Hz |
| Nennstrom | Bis zu 3150A |
| Schutzgrad | IP23 |
| Installation | Drinnen |
| Verschmutzungsgrad | Stufe 3 |
| Höhe | ≤1000m |
| Umgebungstemperatur | -10°C bis +40°C |
| Tägliche durchschnittliche relative Luftfeuchtigkeit | ≤95 % |
| Monatliche durchschnittliche relative Luftfeuchtigkeit | ≤90 % |
| Seismische Intensität | Bis zur Stärke 8 |
Die endgültigen elektrischen Parameter, Schrankabmessungen und Komponentenauswahl werden gemäß den genehmigten Vorgaben festgelegt technische Zeichnung und Projektanforderungen.
| Modell | Nennspannung (V) | Nennstrom (A) | Bemessungskurzschlussausschaltstrom (KA) | Bemessungskurzzeitstromfestigkeit (1 s) (kA) | Bemessungsspitzenstrom (kA) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||
| Produktcode | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
In Fabriken, Werkstätten und Bergbauanlagen kann das GGD-Niederspannungs-Stromverteilungspanel als Zentrale dienen Verteilungspunkt für Produktionsausrüstung, Motoren, Beleuchtung und Hilfssysteme.
Der Schrank kann für Verteilernetze in Gewerbe- und Hochhäusern mit mehreren Abgängen konfiguriert werden Schaltkreise erfordern zentralisierten Schutz, Messung und Steuerung.
Kraftwerke und Umspannwerke können die Geräte zur Niederspannungs-Hilfsstromverteilung und nachgeschalteten Geräten nutzen elektrische Systeme, wobei die interne Konfiguration an das Übersichtsdiagramm des Projekts angepasst wird.
Das Gerät ist für die Innenaufstellung vorgesehen. Die Referenzbetriebstemperatur beträgt -10 °C bis +40 °C, mit einem Höhe bis zu 1000m.
Die Umgebung sollte frei von starken Vibrationen, Stößen und korrosiven Bedingungen sein. Wenn etwas Besonderes Sofern Umweltanforderungen vorliegen, können technische Bedingungen vorher zwischen Usune und dem Käufer besprochen werden Produktion.
Während der Installation sollte die Neigung des Geräts zur vertikalen Ebene 5° nicht überschreiten. Richtige Installation Hilft dabei, die Schrankausrichtung, den Türbetrieb und die Zuverlässigkeit der elektrischen Verbindungen aufrechtzuerhalten.
Das Design und die Herstellung des GGD-Niederspannungs-Stromverteilerfelds folgen den geltenden Niederspannungs-Schaltanlagen Anforderungen, einschließlich relevanter GB- und IEC-Normen. Die gelieferten Geräte können entsprechend gefertigt werden aktuelle gültige Projektspezifikationen und genehmigte technische Dokumentation.
Zu den wichtigsten Referenznormen gehören GB/T 14048.2, GB 7251.12, IEC 439-1, GB 4942.2 und andere anwendbare elektrische Normen den vom Projekt vorgegebenen Standards.
Die Fertigungs- und Qualitätsmanagementaktivitäten von Usune werden durch die Systeme ISO 9001, ISO 14001 und ISO 45001 unterstützt. Elektrische Produkte können auch mit CE-Zertifizierung und entsprechender Prüfdokumentation geliefert werden zur Produktkonfiguration.
| Vergleichsartikel | GGD-Niederspannungs-Stromverteilungspanel | Ausfahrbare Schaltanlage | Fester Verteilerschrank |
| Hauptzweck | Niederspannungsstromverteilung, -steuerung und -schutz | Häufiges Schalten und Warten der Stromkreise | Grundlegende Stromverteilung |
| Typische Spannung | 0,4 kV | Je nach Konfiguration Nieder-/Mittelspannung | Niederspannung |
| Schrankstruktur | Fester modularer Schrank | Ausziehbare Schubladen-/Wagenstruktur | Feste Installation |
| Zugang zur Rennstrecke | Wartung vorne und hinten je nach Ausführung | Schnelle Entnahme von Funktionseinheiten | Herkömmlicher Wartungszugang |
| Konfigurationsflexibilität | Hoch | Sehr hoch | Mäßig |
| Sammelschienensystem | Haupt- und Abzweigschienen aus Kupfer | Geteilte Sammelschienenanordnung | Sammelschienen aus Kupfer oder Aluminium |
| Geeignete Lasten | Zuleitungen, Motoren, Beleuchtung, Hilfssysteme | Mehrere Einspeisungen und Motorsteuerkreise | Allgemeine Verteilungslasten |
| Wartungsansatz | Inspektion und Austausch auf Komponentenebene | Entnahme der Funktionseinheit zur Wartung | Wartung auf Komponentenebene |
| Projektanpassung | Einzeiliges Diagramm und komponentenbasierte Anpassung | Anpassung der Schubladenkonfiguration | Grundlegende Konfigurationsanpassung |
| Typische Anwendungen | Fabriken, Umspannwerke, Kraftwerke, Gebäude | Industrielle Verteilung und Motorsteuerung | Kommerzieller und allgemeiner Vertrieb |
Das GGD-Niederspannungs-Stromverteilerfeld eignet sich besonders, wenn das Projekt eine robuste Zentralisierung erfordert Verteilerschrank mit klarem Innenaufbau, Kupferschienensystem und flexibler Auswahl an Einspeise-, Abgangs- und Steuerstromkreise.
Für Projekte, bei denen ein schneller Austausch einzelner Funktionseinheiten im Vordergrund steht, eignet sich ein Ausfahrsystem Die Konfiguration ist möglicherweise angemessener. Für einfachere Verteilungsnetze mit weniger Stromkreisänderungen ein fester Typ Ein Schrank kann eine einfachere Lösung bieten.
Usune kann den Schrankaufbau, die Leistungsschalter, die Sammelschienenanordnung, die Steuerkomponenten und die interne Verkabelung auswählen entsprechend dem einzeiligen Diagramm und den technischen Anforderungen des Projekts.
Das GGD-Niederspannungs-Stromverteilungspanel wurde für das Cas-Space-Raketenstartprojekt verwendet. Demonstration seiner Anwendung in einer Projektumgebung, in der die Niederspannungsverteilung und die Elektrotechnik strukturiert sind Die Zuverlässigkeit der Ausrüstung ist wichtig.
Zhejiang Usune Electric Co., Ltd. verfügt über mehr als 14 Jahre Erfahrung im Bereich Elektrogeräte durch ein erfahrenes F&E-Team, das in der Lage ist, Konfigurationen gemäß projektspezifischen Anforderungen zu entwickeln.
Von elektrischen Komponenten und der Schrankfertigung bis hin zur internen Verkabelung und Endkontrolle wendet Usune kontrollierte Arbeiten an Produktions- und Qualitätskontrollverfahren. Die Standardvorlaufzeit für die Produktion beträgt je nach Bedarf ca. 15–20 Tage zu Konfiguration und Bestellmenge.
Für Projekte, die bestimmte Leistungsschalter, Steuerkomponenten, Schrankabmessungen, Sammelschienenanordnungen usw. erfordern Verkabelungskonfigurationen kann Usune die Ausrüstung auf der Grundlage des einpoligen Diagramms und der technischen Daten des Käufers entwickeln Spezifikationen.
Die Standard-Referenznennspannung beträgt 0,4 kV bei einer Nennfrequenz von 50 Hz. Die endgültigen Parameter hängen vom Projekt ab Design.
Die gelieferte Konfiguration kann 3150 A erreichen, abhängig vom gewählten Leistungsschalter, der Sammelschiene und der Gesamtelektrik Design.
Ja. Schrankabmessungen, elektrische Komponenten, Ein- und Abgangsstromkreise, Steuerfunktionen, Sammelschiene Arrangements und andere Details können gemäß genehmigten Zeichnungen angepasst werden.
Die Konfiguration kann Universal-Leistungsschalter, Kompakt-Leistungsschalter, Miniatur-Leistungsschalter, Schütze, Thermorelais, Messgeräte und andere Komponenten gemäß den Projektanforderungen.
Die normale Produktionszeit beträgt je nach Menge und technischer Konfiguration ca. 15–20 Tage.
Ja. Usune kann OEM- und projektbasierte Anpassungen anbieten, einschließlich spezifizierter Komponentenkonfigurationen und Kunden Anforderungen.
Komponenten und montierte Schränke werden während der Produktion geprüft, gefolgt von routinemäßigen Inspektionen und Tests im Vorfeld Versand. Entsprechend den Projektanforderungen kann eine entsprechende Testdokumentation bereitgestellt werden.
