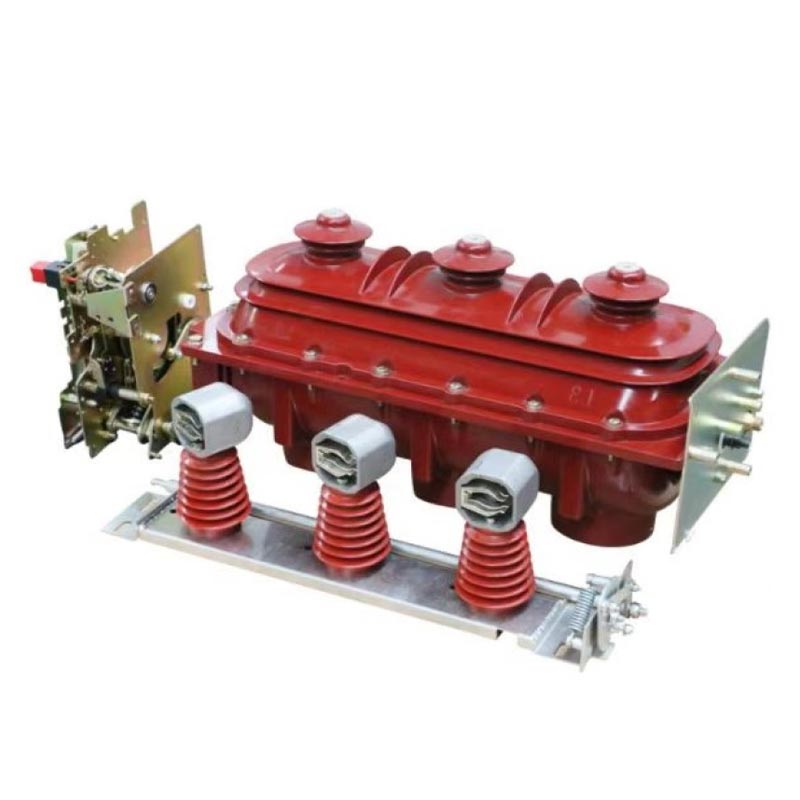

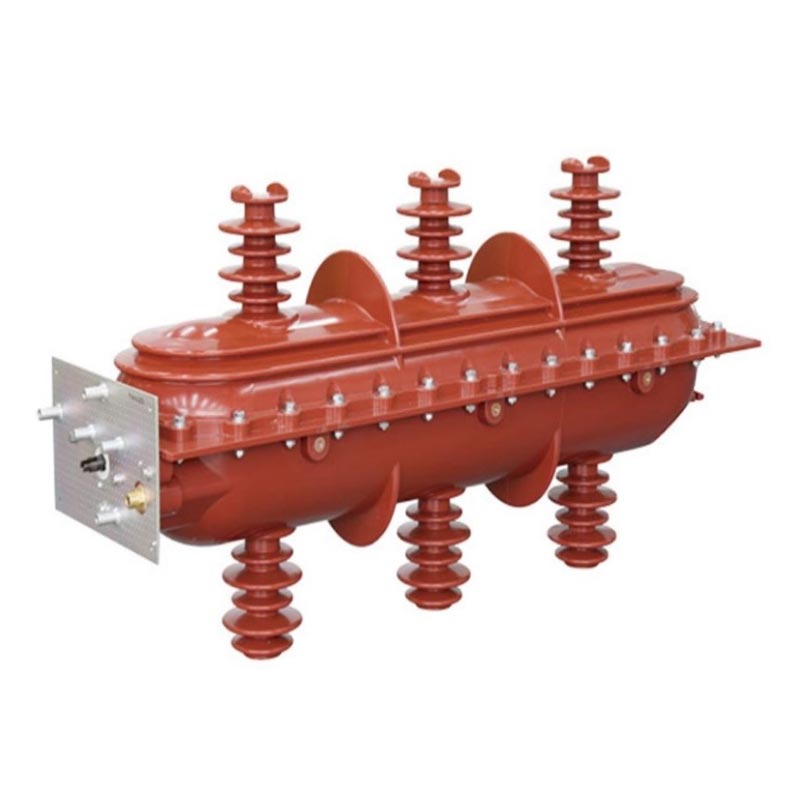

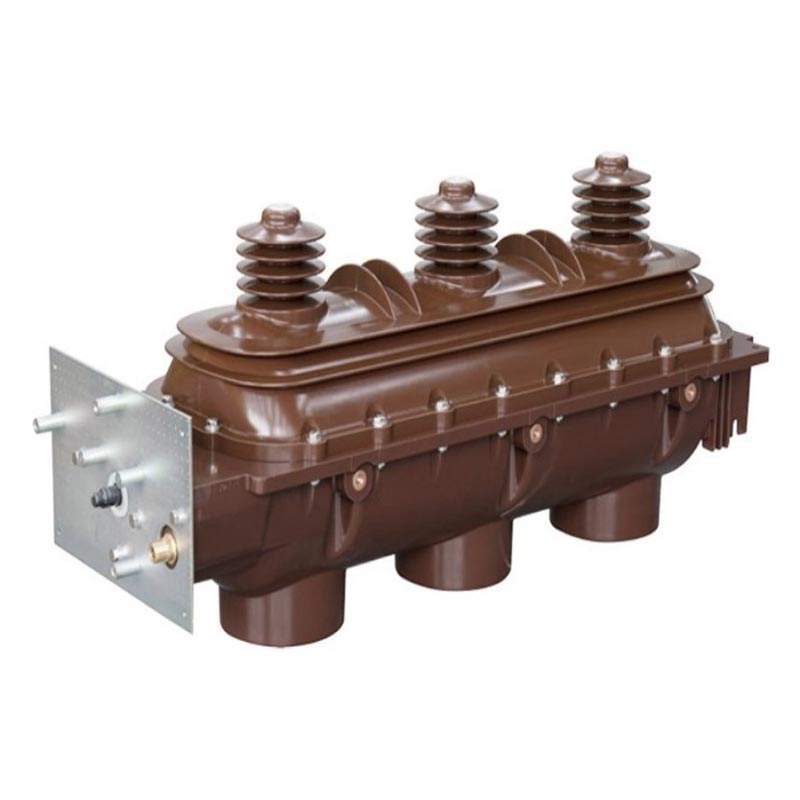

SF6-Lasttrennschalter

Als professioneller Hersteller von elektrischen Hochspannungsgeräten in China konzentriert sich Usune auf die Forschung und Entwicklung sowie die Produktion von Mittel- und Hochspannungs-Stromverteilungsanlagen, die über eine standardisierte Fabrik verfügen, die mit fortschrittlichen Geräten ausgestattet ist Produktionslinien und strenge Qualitätskontrollprozesse. Die AC-Hochspannungs-SF6-Lasten FLN36-12D und FLRN36-12D für den Innenbereich Die vom Unternehmen auf den Markt gebrachten Leistungsschalter sind Kernprodukte, die unabhängig voneinander durch die Aufnahme fortschrittlicher ausländischer Technologien entwickelt wurden Technologie zu entwickeln und sie mit den tatsächlichen betrieblichen Anforderungen des chinesischen Energiesystems zu kombinieren.

Alle Usune Sf6-Lasttrennschalter haben umfassende Typprüfungen bestanden und ihre Leistung entspricht voll und ganz den Anforderungen GB3804 „3~63 kV AC Hochspannungs-Lastschalter“, GB16926 „Hochspannungs-Lastschalter-Sicherungs-Kombinationen“ und IEC60265 und Internationale Normen IEC60420. Die Produkte folgen dem Kerngedanken „Alles für eine sichere Energienutzung“. Ausgestattet mit einer Lichtbogenlöschkammer mit drei Positionen („Schließen-Öffnen-Erden“), die eine sichere und effektive Gewährleistung gewährleistet stabiler Strombetrieb. Als zuverlässiger Lieferant von Hochspannungsschaltanlagen bietet Usune einen umfassenden Vorverkauf Beratung und Kundendienst, um den reibungslosen Betrieb der Geräte in verschiedenen Anwendungsszenarien sicherzustellen.

Anwendungsbereich

Der Sf6-Lasttrennschalter ist für dreiphasige Wechselstromnetze mit 10 kV, 24 kV, 36 kV und 50/60 Hz geeignet. Es ist weit verbreitet Wird in Industrie- und Bergbauunternehmen, Hochhäusern, städtischen Wohngebieten, Umspannwerken und großen Einkaufszentren eingesetzt Einkaufszentren, Flughäfen, U-Bahnen, Krankenhäuser und andere Stromverteilungsszenarien. Seine Kernfunktionen sind das Schalten von Lasten Strom und Fehlerstrom, steuern und schützen Leitungen und Verteilungstransformatoren und sorgen für eine sichere und stabile Stromversorgung Schutz für alle Bereiche der gesellschaftlichen Produktion und des Lebens.

Nutzungsbedingungen

1. Normale Betriebsbedingungen

- Umgebungstemperatur: -25℃ bis +40℃, geeignet für die meisten Klimabedingungen in China und anderen Regionen.
- Höhe: Nicht mehr als 2000 m, geeignet für die meisten Städte und Industriegebiete.
- Luftfeuchtigkeit: Tägliche durchschnittliche relative Luftfeuchtigkeit <95 %, monatliche durchschnittliche relative Luftfeuchtigkeit <90 %; täglicher durchschnittlicher Dampf Druck ≤2,2 kPa, monatlicher durchschnittlicher Dampfdruck ≤1,8 kPa, was einen stabilen Betrieb in feuchten Umgebungen gewährleistet.

2. Besondere Betriebsbedingungen

Gemäß der nationalen Norm GB/T11022-1999 „Gemeinsame technische Anforderungen für Hochspannungsschaltanlagen und.“ Gemäß den Standards für Schaltgeräte sollte die Schaltanlage unter normalen Betriebsbedingungen funktionieren. Wenn der Benutzer operiert Die Bedingungen entsprechen nicht den normalen Bedingungen (z. B. Installationshöhe über 2000 m, Umgebungstemperatur). Überschreitung der normalen Grenzwerte, hohe Luftfeuchtigkeit, die zu Kondensation führt usw.), ist es notwendig, sich an einen Fachmann zu wenden Informieren Sie den Hersteller Usune im Voraus, um einen Konsens zu erzielen und den sicheren und stabilen Betrieb der Geräte zu gewährleisten.

Strukturelle Merkmale

1. Integrierte Isolationsstruktur: Die Ober- und Unterschale werden mit Epoxidharz spritzgegossen und bilden so eine versiegelter, gasgefüllter Innenhohlraum. Dies sorgt effektiv für eine hervorragende Isolierung und Korrosionsbeständigkeit Isolierung der internen Komponenten von der externen Umgebung und Gewährleistung eines stabilen Betriebs.

2. Drei-Positionen-Betriebsmodus: Der gemeinsame bewegliche Kontakt dreht sich und erreicht nach und nach drei Betriebszustände: „schließen“, „öffnen“ und „erden“. Die Positionen sind klar definiert, das Schalten ist zuverlässig und Fehlbedienungen sind ausgeschlossen wirkungsvoll verhindert.

3. Doppelter Betätigungsmechanismus: Ein einfacher manueller federbelasteter Betätigungsmechanismus ist im Lieferumfang enthalten, optional ist auch ein Mechanismus erhältlich elektrische Schließ-/Öffnungsfunktion für Fernbedienung. Dadurch können Benutzer entsprechend ihren Bedürfnissen auswählen, Verbesserung der betrieblichen Effizienz.

4. Intelligente Überwachung: Die Vorderseite des Mechanismuskastens ist mit einem SF6-Manometer und einer Position ausgestattet Indikator. Das Manometer überwacht SF6-Druckänderungen in Echtzeit und die Positionsanzeige ist direkt Es ist mit der Antriebswelle des beweglichen Kontakts verbunden und gewährleistet eine absolut zuverlässige Anzeige der Funktion des beweglichen Kontakts Position.

5. Sicherheitsschutz: An der Rückseite des Gehäuses befindet sich eine Druckentlastungseinrichtung. Wenn ein Unfall passiert Wird in der Lichtbogenlöschkammer ein hoher Druck erzeugt, kann das Überdruckgas die Entriegelung durchbrechen Gerät und werden nach hinten entladen, wodurch ein Vorwärtsauswurf verhindert und die Sicherheit der Bediener gewährleistet wird.

6. Zuverlässige Verriegelung: Zwischen dem Lastschalter und der Erdung sind zuverlässige mechanische Verriegelungen vorhanden und zwischen dem Erdungsschalter und der Vordertür (für die Stromverteilung im Schrank) und strikt verhindern Fehlbedienungen und eine weitere Verbesserung der Betriebssicherheit der Ausrüstung.

7. Dichtungsleistung: Durch die Verwendung eines speziellen dynamischen und statischen Dichtungsdesigns wird eine zuverlässige Abdichtung gewährleistet. Der strenge Versiegelungsprozess von Usune gewährleistet eine jährliche Leckagerate, die weit unter den Industriestandards liegt, und verhindert so Geräteschäden Ausfall aufgrund von SF6-Gasleckage.

Wichtigste technische Parameter

Praktische Anwendungsfälle

Fall 1: Stromverteilungsprojekt in einem chinesischen städtischen Wohngebiet

Ein großes Wohngebiet im Osten Chinas umfasst 30 Hochhäuser mit über 2000 Haushalten und einer Spitze Leistungsbedarf von 800 kW. Anfangs wurden gewöhnliche Lastschalter verwendet, bei denen es häufig zu Problemen wie z. B. schlechter Leistung kam Abdichtung, instabiler Betrieb und Auslösungen, die die normale Stromversorgung der Bewohner beeinträchtigen. Später, nach dem Vergleich mehrerer Zulieferer wählte das Hausverwaltungsunternehmen den Lasttrennschalter Usune FLN36-12D Sf6 als Kernstromversorgung Verteilungskontrollausrüstung.

Fallstudie 2: Großes Projekt zum Schutz der Stromversorgung eines Flughafens Ein wichtiger internationaler Flughafen in Südchina hat extrem hohe Anforderungen an die Stabilität und Sicherheit der Stromversorgung. In kritischen Fällen sind Stromausfälle nicht zulässig Bereiche wie das Terminalgebäude und den Navigationskontrollraum. Der Flughafen hat sich für Usune FLRN36-12D Sf6 Load entschieden Leistungsschalter für den Einbau im Umspannwerk, verantwortlich für die Steuerung und den Schutz kritischer Leitungen Bereiche.

Markenverpflichtung

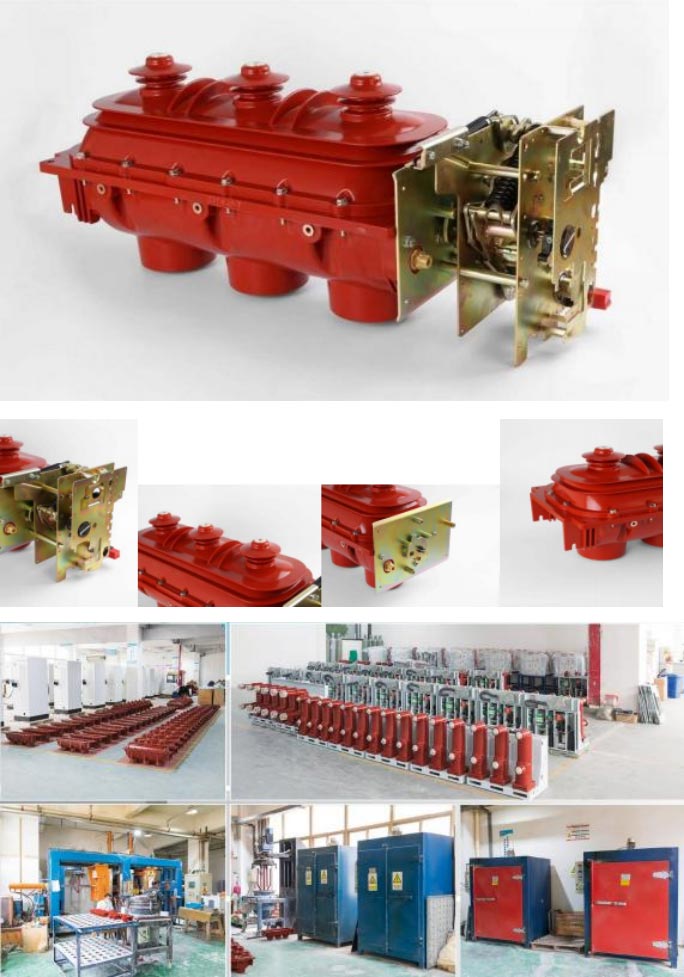

Als professioneller Hersteller von elektrischen Hochspannungsgeräten in China ist Usune bestrebt, weltweit zu liefern Benutzer mit hochwertigen, zuverlässigen und sicheren Sf6-Lasttrennschalterprodukten. Unsere Fabrik verfügt über eine fortschrittliche Produktion Ausstattung und ein strenges Qualitätsmanagementsystem. Von der Rohstoffbeschaffung bis zur Produktlieferung, jeder Schritt wird strengen Tests unterzogen, um die Produktqualität sicherzustellen. Als vertrauenswürdiger Lieferant bieten wir nicht nur Höchstleistungen Produkte, sondern auch umfassende Pre-Sales-Beratung, Installation vor Ort, Inbetriebnahme und After-Sales Wartungsdienste, wodurch jegliche Bedenken der Benutzer während des Betriebs beseitigt werden.
