Mittelspannungs-11-kV-Vcb-Panel für den Innenbereich

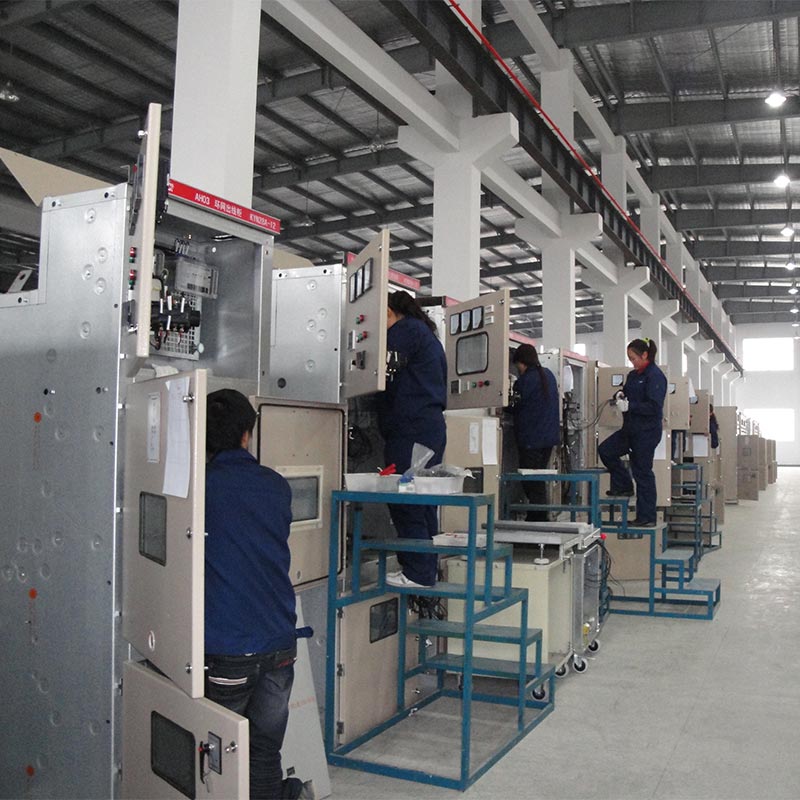

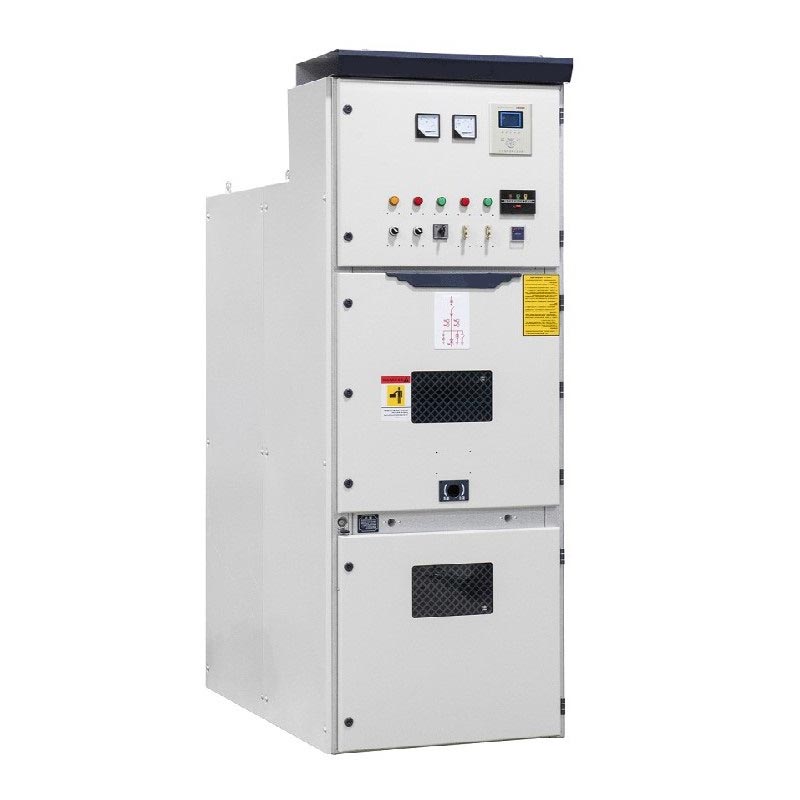

Das Usune Mittelspannungs-11-kV-VCB-Panel für den Innenbereich (KYN28-Serie) ist eine gepanzerte, ausfahrbare, metallgekapselte Schaltanlage Entwickelt für den sicheren und effizienten Empfang, die Verteilung, die Steuerung und den Schutz von Mittelspannungsnetzen. Es ist eine Kernverteilungseinheit im Stromnetz, die einen stabilen Systembetrieb sowohl im Normal- als auch im Fehlerfall gewährleistet Bedingungen.

- Anwendbare Systeme: 3,6 ~ 12 kV / 24 kV Dreiphasen-Wechselstrom 50/60 Hz
- Standards: IEC 62271-200, GB 3906, DL/T 404
- Kernstruktur: Gepanzertes Metallgehäuse, abnehmbare Wagenstruktur
- Schutzklasse: Schrank IP4X, Innenraum IP2X

Niederspannungsschaltanlage

Mittelspannungsschaltanlage

Modelll und technische Parameter

1. Modellreihe

2. Wichtigste technische Parameter

Struktur- und Fachdesign

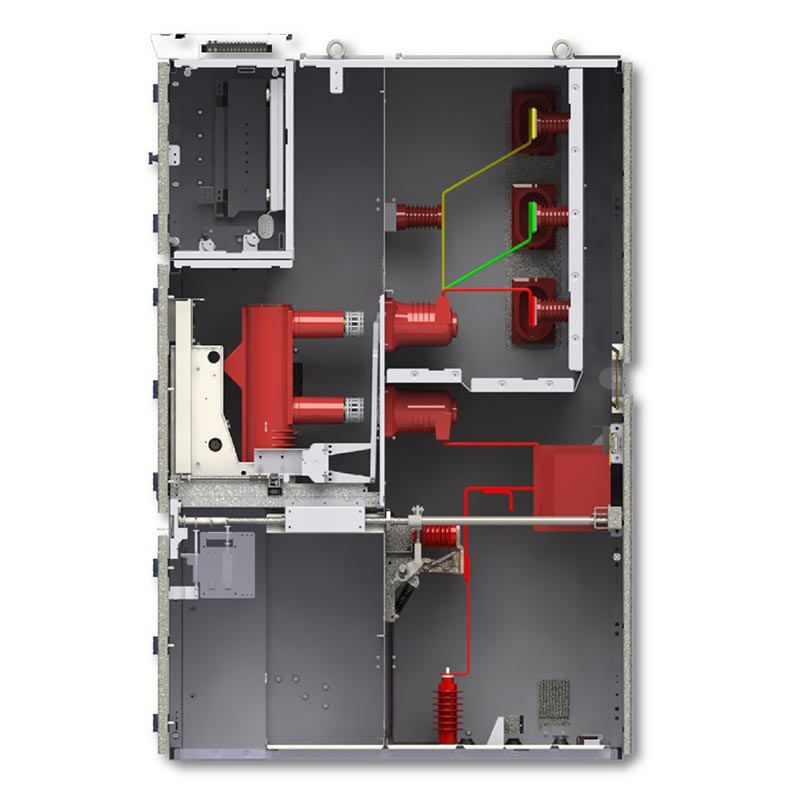

Das Mittelspannungs-11-kV-Vcb-Innenpanel verwendet Stahlplatten, um fünf unabhängige geerdete Metallfächer zu trennen. die Ausbreitung von Störlichtbögen wirksam unterdrücken und den Personenschutz gewährleisten:

1. Leistungsschalterfach: Integrierter, abnehmbarer Vakuum-Leistungsschalterwagen (VS1/ZN63A, VD4 usw.), ausgestattet Mit mechanischer Verriegelung, sodass der Wagen zwischen Arbeits-, Prüf- und Trennposition wechseln kann.

2. Sammelschienenfach: Enthält Hauptsammelschienen und Abzweigsammelschienen, die vollständig von anderen Fächern isoliert sind Fehlerausbreitung verhindern.

3. Kabelfach: Ausgestattet mit Stromwandlern (CTs), Spannungswandlern (PTs), Erdungsschaltern, Kabelklemmen und Überspannungsableiter für Kabelanschluss und -schutz.

4. Steuerinstrumentenfach: Enthält Schutzrelais, Instrumente, Steuerschalter, Anzeigeleuchten usw Sekundärkreise zur Überwachung und Bedienung.

5. Druckentlastungskanal: Verfügt über eine Druckentlastungsvorrichtung an der Oberseite, um den Lichtbogendruck und das darin befindliche Gas sicher abzulassen bei internen Störungen, um Schäden am Schaltschrank und Personenschäden zu verhindern.

Kernfunktionen und Vorteile

1. Abnehmbarer Bollerwagen: Der Mittelspannungs-11-kV-Vcb-Panel-Handwagen für den Innenbereich ist vollständig austauschbar für eine schnelle Inspektion und einen schnellen Austausch, ohne dass ein vollständiger Ausfall der Sammelschiene erforderlich ist, wodurch Ausfallzeiten erheblich reduziert werden.
2. Umfassende mechanische Verriegelung mit fünf Schutzmaßnahmen:
- Verhindert versehentliches Öffnen und Schließen von Leistungsschaltern
- Verhindert das Schieben oder Ziehen des Leistungsschalterwagens unter Last
- Verhindert ein versehentliches Schließen des Erdungsschalters unter Spannung
- Verhindert die Aktivierung des Erdungsschalters, wenn dieser sich in der geschlossenen Position befindet
- Verhindert versehentliches Eindringen in ein unter Spannung stehendes Fach

3. Vollständig geschlossene, unabhängige Fächer: Metalltrennwände trennen Funktionsbereiche und unterdrücken effektiv Lichtbögen Ausbreitung und gegenseitige Beeinflussung.

4. Bedienung und Wartung an der Vorderseite: Alle Bedienungs- und Wartungsarbeiten können von der Vorderseite des Schranks aus durchgeführt werden. spart Installationsraum.

5. Hohe Zuverlässigkeit und hohe Sicherheit: Erfüllt internationale Mainstream-Standards mit hohem Isolationsgrad und starke Fehlerresistenz.

6. Modularer Aufbau: Kann flexibel als Eingangsschrank, Ausgangsschrank, Messschrank konfiguriert werden. Sammelschienenschrank usw.

Hauptanwendungsszenarien

1. Eingangsleitungsschrank (Stromnetzempfang)

2. Abgangsleitungsschrank (Stromverteilung an Lasten, Motoren und Transformatoren)

3. Motorsteuerschrank (Starten, Stoppen und Schutz großer Motoren)

4. Transformator-Einspeiseschrank (Verteilungstransformatorschutz)

5. Sammelschienentrennschrank (Sammelschienentrennung und automatische Transferschaltung)

Tatsächliche Anwendungsfälle

Fall 1: Ein großer petrochemischer Industriepark in der Provinz Jiangsu

Projektherausforderungen: Die petrochemische Anlage stellt extrem hohe Anforderungen an die Kontinuität, Sicherheit und Stromversorgung der Stromversorgung Fehlertoleranz, die einen langfristig stabilen Betrieb erfordert.
Lösung: 36 Vakuum-Leistungsschalterschränke Usune KYN28A-12 wurden für die eingehenden und ausgehenden Leitungen des Systems verwendet große Motorsteuerung.
Betriebsergebnisse: Kontinuierlicher und stabiler Betrieb über 8 Jahre ohne größere Störungen, effektiv erreicht Überlast- und Kurzschlussschutz sorgen für eine unterbrechungsfreie Produktion.

Fall 2: Ein Gewerbekomplex in der Provinz Zhejiang

Projektherausforderungen: Begrenzter Platz im Stromverteilungsraum des Hochhauses, der eine kompakte, sichere und sichere Lösung erfordert wartungsfreundliche Ausrüstung.

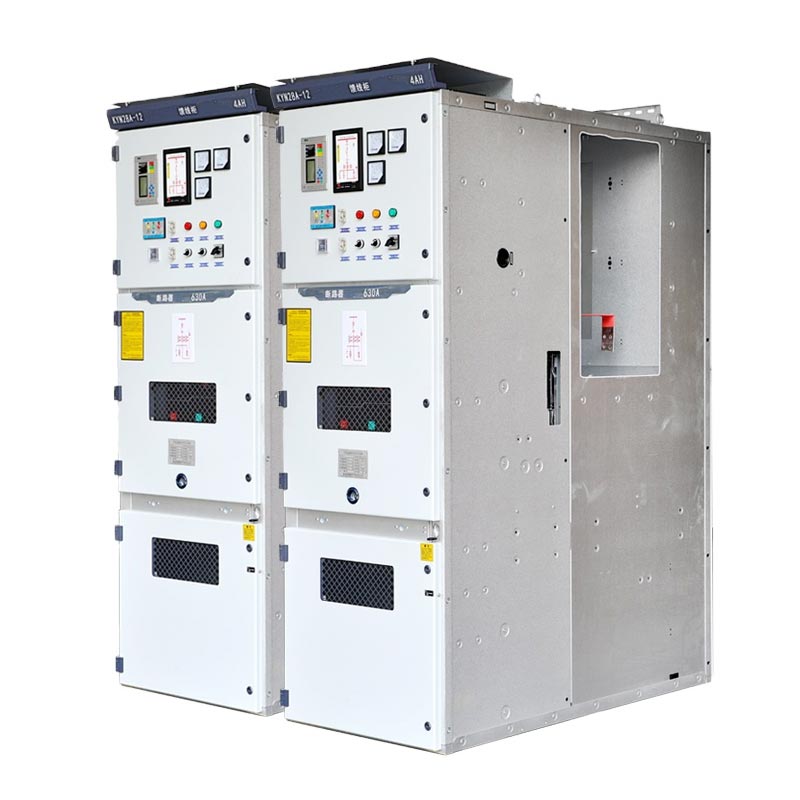

Lösung: Konfigurieren Sie 22 Usune KYN28A-12-Schaltanlagen mit einer von vorne zugänglichen Struktur.
Betriebsergebnisse: Hohe Raumausnutzung, bequeme Wartung und zuverlässiger Schutz für kritische Lasten wie z B. Gebäudebeleuchtung, Klimatisierung und Brandschutz.

Projektreferenz

Cas-Space-Raketenstartprojekt

Testbericht

FAQs

F1: Was ist der Unterschied zwischen KYN28A-12 und KYN28-24?

A: Der Hauptunterschied liegt im Nennspannungsniveau: KYN28A-12 ist für 12-kV-Systeme (10-kV-Klasse) geeignet KYN28-24 ist für 24-kV-Systeme (20-kV-Klasse) geeignet. Beide sind entsprechend ihrer jeweiligen Spannungsebene ausgelegt in Bezug auf den Isolationsabstand, die Auswahl der Isolationskomponenten und die Nennparameter der internen Komponenten.

F2: Kann Usune diesen Vakuum-Leistungsschalterschrank für Exportprojekte anpassen?

A: Ja. Als professioneller Hersteller kann Usune die Parameter entsprechend den Projektanforderungen anpassen verschiedene regionale Standards wie IEC und ANSI und können Leistungsschaltermodelle, Schutzrelais usw. anpassen Abmessungen.

F3: Wie sind die Lebensdauer und der Wartungszyklus des Mittelspannungs-11-kV-Vcb-Innenpanels?

A: Unter normalen Wartungsbedingungen beträgt die geplante Lebensdauer 20–30 Jahre. Hauptsächlich routinemäßige Wartung Dazu gehören Isolationsprüfungen, Leistungsschalter-Kennlinienprüfungen und Relaiskalibrierung. Der ausziehbare Trolley Die Struktur ermöglicht einen schnellen Austausch, wodurch die Wartungsausfallzeiten erheblich reduziert werden.
