Das Mittelspannungs-Vcb-Panel eignet sich für Kraftwerke, Umspannwerke, Industrieanlagen, Bergbauunternehmen, Gewerbegebäude und andere Mittelspannungsverteilungsprojekte in Innenräumen. Usune stellt die Ausrüstung her gemäß den geltenden IEC- und GB-Standards und arbeitet unter der Leitung von ISO 9001, ISO 14001 und ISO 45001 Systeme, mit CE-Zertifizierung für internationale Marktanforderungen verfügbar.

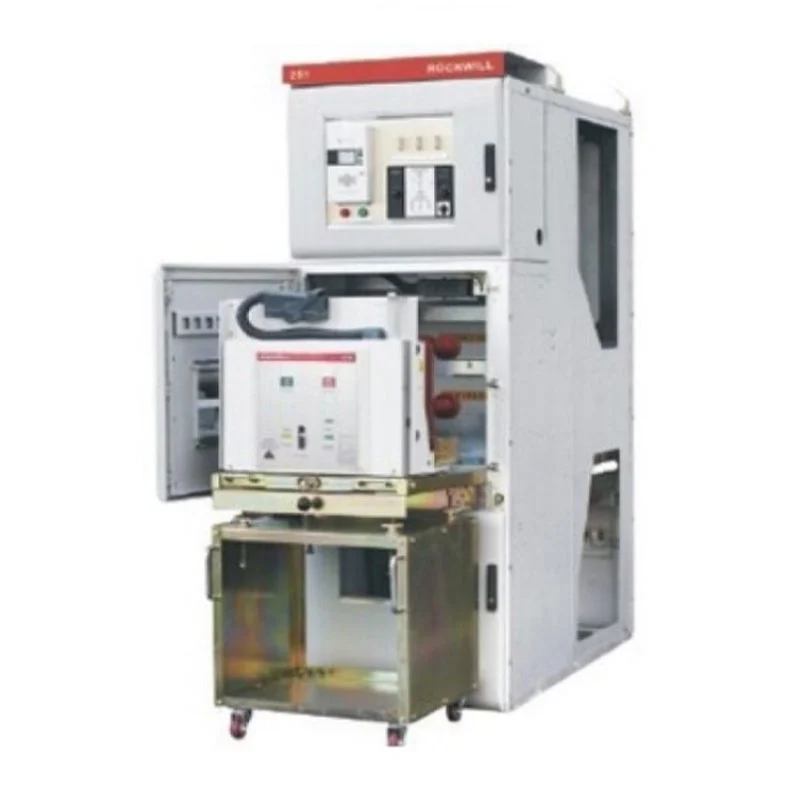

Das Hauptmerkmal dieser Schaltanlage ist ihre ausfahrbare Vakuum-Leistungsschalteranordnung. Statt dauerhaft Zur Befestigung des Leistungsschalters im Schrank wird der Leistungsschalter auf einem beweglichen Wagen montiert, der bewegt werden kann zwischen den Service-, Test- und isolierten Positionen entsprechend der Betriebsanweisung.
Dieses Design bietet praktische Vorteile bei Inspektion, Austausch und Fehlerbehebung. Leistungsschalter Trolleys, PT-Wagen und Isolatorwagen können entsprechend dem elektrischen Schema konfiguriert werden, während die Die ausziehbare Struktur ermöglicht dem Wartungspersonal den Zugriff auf die relevanten Geräte, ohne diese demontieren zu müssen kompletter Schrank.
Für Umspannwerke und industrielle Verteilungssysteme, bei denen geplante Wartung und Geräteaustausch erforderlich sind Dank der effizienten Ausführung kann das ausfahrbare Design die Wartungsarbeiten vereinfachen und den dafür erforderlichen Zeitaufwand verkürzen Geräteeingriff.
Der sichere Betrieb ist aufgrund falscher Schaltreihenfolgen ein entscheidender Kaufaspekt für Mittelspannungsschaltanlagen kann zu ernsthaften elektrischen Gefahren führen. Die KYN28-Serie verfügt über ein mechanisches Fünf-Proof-Verriegelungssystem Entwickelt, um fehlerhafte Betriebsabläufe einzuschränken.
Die Verriegelungsstruktur verhindert eine Fehlbedienung des Leistungsschalters und verhindert, dass der Wagen nach unten gezogen oder gedrückt wird Last, verhindert das Schließen des Erdungsschalters, wenn der Stromkreis unter Spannung steht, verhindert das Schließen des Stromkreises unter Spannung steht, während der Erdungsschalter geschlossen ist, und verhindert, dass Personal versehentlich spannungsführende Bereiche betritt.
Diese mechanische Verriegelungsanordnung bietet eine zusätzliche physische Sicherheitsbarriere beim Schalten und Wartungsarbeiten und hilft dem Bediener dabei, die richtige Betriebsabfolge einzuhalten.

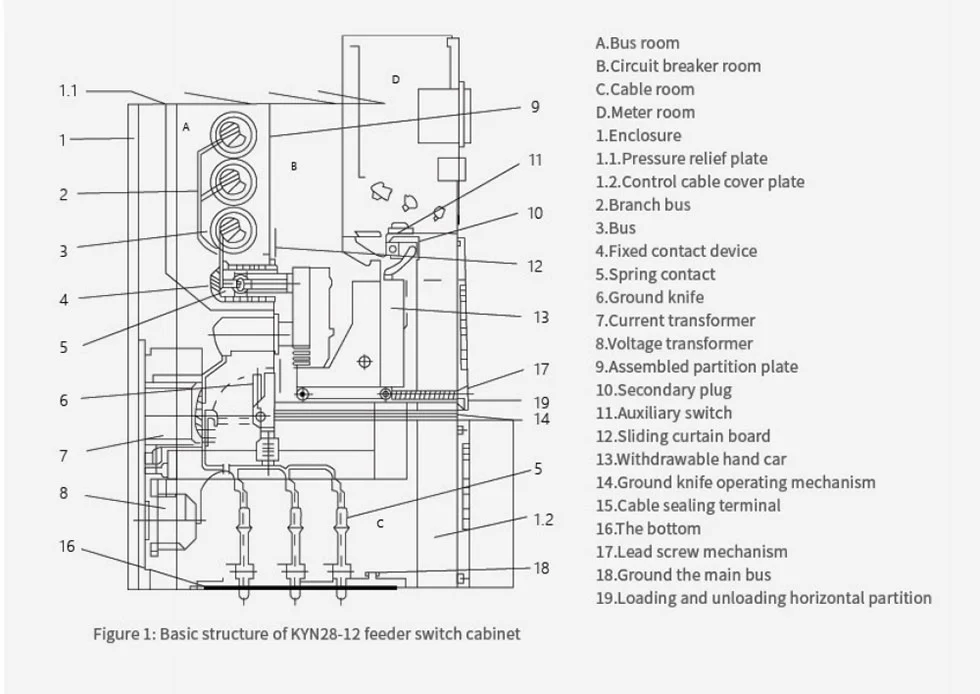

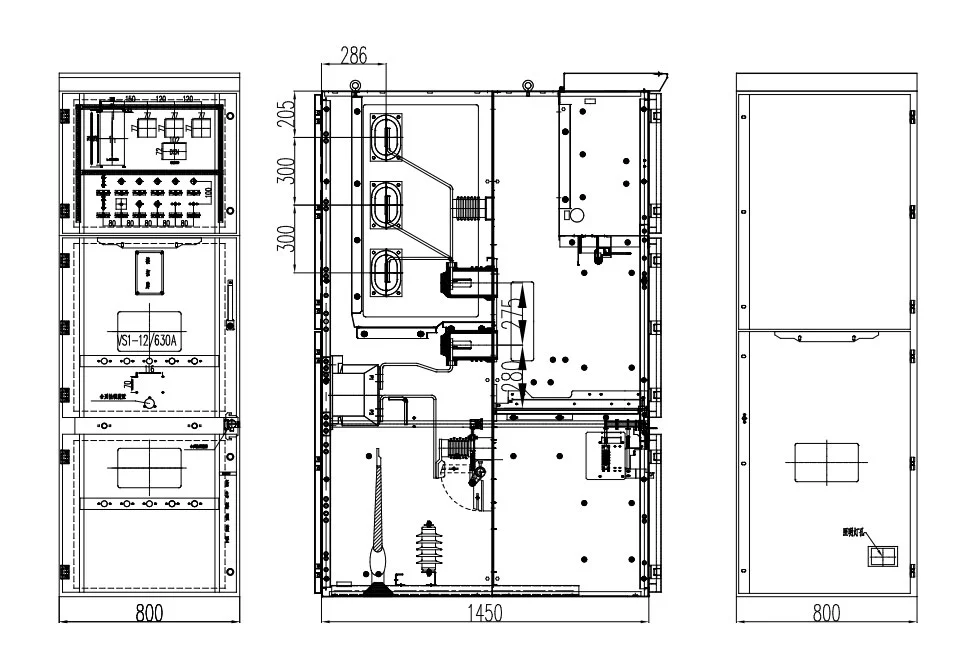

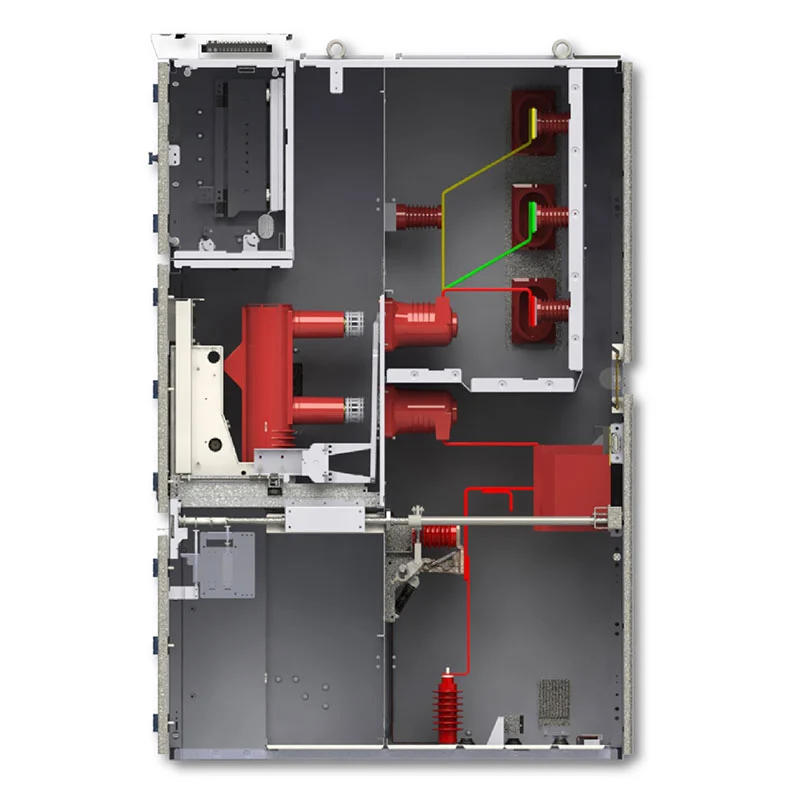

Das Mittelspannungs-Vcb-Panel verfügt über eine metallgeteilte Innenstruktur, die die Hauptelektrik trennt Abschnitte. Der Leistungsschalterraum, der Sammelschienenraum, der Kabelraum, der Instrumenten- und Steuerraum usw Druckentlastungsabschnitt sind unabhängig voneinander angeordnet.
Diese unterteilte Konstruktion trägt dazu bei, die Ausbreitung eines internen Fehlers zu begrenzen und verschiedene Fehler zu trennen elektrische Komponenten während der Inspektion und Wartung. Es erleichtert auch die interne elektrische Anordnung Bediener und Wartungspersonal zu verstehen.
Die oben angebrachten Druckentlastungsklappen bieten einen kontrollierten Weg zur Druckentlastung im Falle eines internen Drucks Lichtbogenfehler und trägt dazu bei, die potenziellen Auswirkungen des Fehlerdrucks auf Personal und umliegende Geräte zu reduzieren.
Der Schrank ist für die Bedienung und Wartung an der Vorderseite konzipiert, was nützlich sein kann, wenn der Elektroraum vorhanden ist eingeschränkter Zugang von hinten. Bediener können routinemäßige Schalt- und Wartungsvorgänge von der Vorderseite des Geräts aus durchführen Anlage entsprechend dem genehmigten Betriebsablauf.
Die Anordnung des Zugangs von vorne trägt auch dazu bei, die Planung des Geräteraums zu vereinfachen und kann den Platzbedarf hinter dem Gerät reduzieren Schrank für routinemäßige Wartungsarbeiten. Für feuchte Umgebungen kann eine eingebaute Kondensationsheizung konfiguriert werden um die durch Kondensation im Schrank entstehende Gefahr zu verringern.
Unterschiedliche Mittelspannungsverteilungssysteme erfordern unterschiedliche Schrankfunktionen. Das Gerät kann als konfiguriert werden ein Eingangsschrank zur Stromaufnahme aus dem vorgelagerten Netz, ein Ausgangsschrank zur Versorgung von Einspeisern oder Motoren, ein PT- und Spannungsmessschrank, ein Messschrank, ein Sammelschienenschrank oder eine Isolierung Schrank.
Diese Konfigurationsflexibilität ermöglicht EPC-Auftragnehmern, Integratoren elektrischer Systeme und Industrieanwendern die Entwicklung Schaltanlagenanordnungen entsprechend dem Übersichtsdiagramm des Projekts zu erstellen, anstatt einen identischen Schaltschrank zu verwenden Anordnung für jeden Anwendungsfall.
Kraftwerke benötigen zuverlässige Mittelspannungsanlagen zur Aufnahme, Verteilung und Steuerung elektrischer Energie innerhalb von Hilfs- und Verteilungssystemen. Die ausfahrbare VCB-Anordnung bietet eine praktische Lösung für Schaltkreisschutz und -schaltung, während Wartungsteams gleichzeitig das Entfernen oder Ersetzen des Leistungsschalterwagens ermöglichen erforderlich.
In Umspannwerken kann die Schaltanlage für Einspeisungen, Abgänge, Sammelschienenaufteilung und Spannung konfiguriert werden Messung und andere Verteilungsfunktionen. Dabei helfen die Fachstruktur und das Fünffach-Verriegelungssystem unterstützen sichere Schalt- und Wartungsabläufe.
Fabriken und Industrieanlagen betreiben oft mehrere Motoren, Transformatoren, Produktionslinien und Hilfsaggregate elektrische Systeme. Die Ausrüstung kann für unterschiedliche Abzweig- und Motorschutzanforderungen konfiguriert werden. Bereitstellung einer zentralen Mittelspannungsschaltung und -verteilung innerhalb der Anlage.
Bergbauanlagen erfordern eine zuverlässige Stromverteilung für Motoren, Pumpen, Lüftungssysteme und Verarbeitung Ausrüstung und Hilfslasten. Die metallgekapselte Konstruktion und die ausfahrbare Leistungsschalteranordnung sorgen für eine Praktische Konfiguration für Innen-Mittelspannungsverteilungssysteme.
Große Gewerbegebäude und Hochhäuser erfordern möglicherweise Mittelspannungs-Eingangs- und -Verteilungsgeräte in speziellen Elektroräumen. Die Bedienung und Wartung an der Vorderseite kann dazu beitragen, die Planung des Geräteraums zu vereinfachen wo der Installationsraum begrenzt ist.
Das Mittelspannungs-Vcb-Panel ist für verschiedene Anforderungen der Mittelspannungsverteilung erhältlich. Haupttechnisch Zu den Parametern gehören:
| Artikel | Spezifikation |
| Nennspannung | 3,6 kV, 7,2 kV, 12 kV |
| Nennfrequenz | 50Hz / 60Hz |
| Nennstrom | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Nenn-Kurzschluss-Ausschaltstrom | 25kA, 31,5kA, 40kA, 50kA |
| Bewerteter Kurzzeitstrom | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Schutzgrad | IP4X-Außengehäuse, IP2X-Innenfächer |
| Umgebungstemperatur | -15°C bis +40°C |
| Höhe | ≤1000 m, für größere Höhen herabgesetzt |
| Installation | Drinnen |
Die tatsächliche Nennspannung, der Strom, die Kurzschlusskapazität, die Schrankanordnung und andere technische Parameter sollten berücksichtigt werden gemäß dem einzeiligen Projektdiagramm und der Kundenspezifikation bestätigt werden.
Das Gerät ist für die Innenaufstellung mit einem Umgebungstemperaturbereich von -15 °C bis +40 °C konzipiert. Das Tägliche Die durchschnittliche relative Luftfeuchtigkeit sollte 95 % nicht überschreiten, während der Monatsdurchschnitt 90 % nicht überschreiten sollte.
Die Installationsumgebung sollte frei von explosiven oder korrosiven Gasen, leitfähigem Staub und starken Vibrationen sein. Für Installationen außerhalb der Standard-Servicebedingungen sollten die technischen Anforderungen mit Usune bestätigt werden vor der Produktion, damit die entsprechende Konfiguration evaluiert werden kann.
Usune verfügt über mehr als 14 Jahre Erfahrung im Bereich Elektrogeräte und unterhält ein erfahrenes Forschungs- und Entwicklungsteam ist in der Lage, Gerätekonfigurationen gemäß projektspezifischen Anforderungen zu entwickeln.

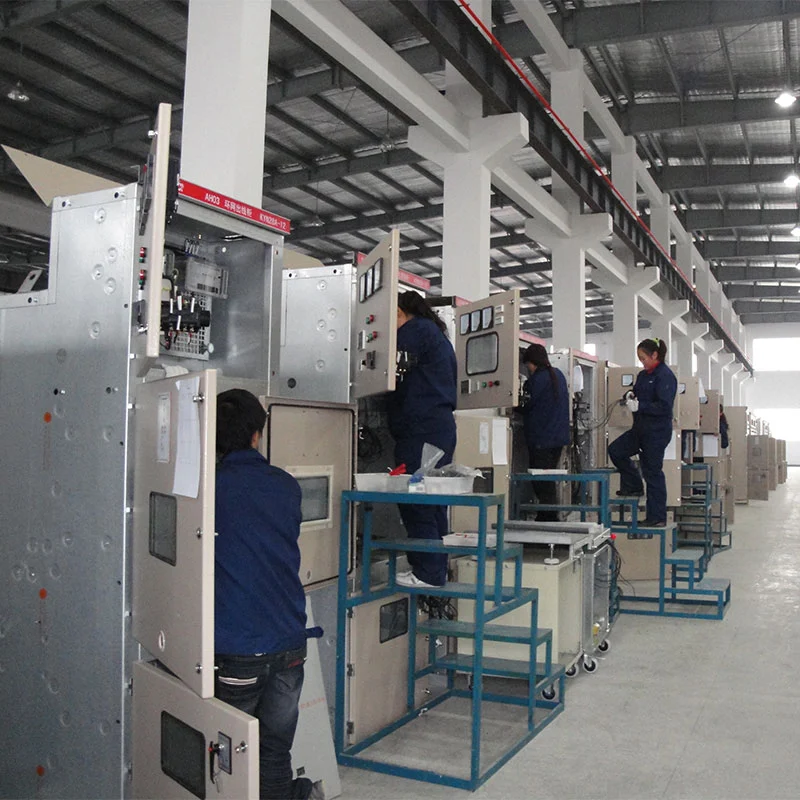

Die Qualitätskontrolle umfasst Komponenten, Montage, elektrische Leistung und fertige Produkte. Routinetests sind Bevor die Ausrüstung das Werk verlässt, wird eine Überprüfung durchgeführt, um die Produktleistung zu überprüfen und sicherzustellen, dass die gelieferte Schaltanlage den vereinbarten technischen Anforderungen entspricht.
Unterschiedliche Projekte können unterschiedliche Nennströme, Schrankkombinationen, Schutzanordnungen und Steuerungen erfordern Funktionen. Usune bietet technische Kommunikations- und Konfigurationsunterstützung basierend auf Kunden-Einzelliniendiagrammen und technische Spezifikationen.
Für Standardkonfigurationen kann Usune eine Produktionszeit von ca. 15–20 Tagen nach Bestätigung anbieten Zahlung, wobei die tatsächliche Lieferzeit von Konfiguration und Bestellmenge abhängt.
Usune verwaltet Produkttestberichte und relevante technische Dokumentationen, um Kundeninspektionen und Projekte zu unterstützen Genehmigungs- und Lieferantenqualifizierungsverfahren.
Die Ausrüstung wurde für das Cas-Space Rocket Launch Project verwendet, bei dem Mittelspannungsstrom verwendet wurde Für eine spezielle Luft- und Raumfahrtinfrastruktur war Verteilungsausrüstung erforderlich.
Raketenstartanlagen enthalten kritische elektrische Verbraucher und unterstützende Systeme, die zuverlässige Energie benötigen Verteilung und kontrollierte Schaltvorgänge. Bei dieser Art von Projekt muss die Schaltanlagenkonfiguration erfolgen Berücksichtigen Sie nicht nur die elektrische Kapazität, sondern auch die Betriebssicherheit, die Fehlerisolierung, den Wartungszugang usw Geräteintegration in das gesamte Stromverteilungssystem.
Die ausfahrbare Vakuum-Leistungsschalterstruktur und das fünfstufige mechanische Verriegelungssystem bieten eine geeignete Lösung Konfiguration für kontrollierte Schalt- und Wartungsvorgänge. Die unterteilte Schrankstruktur weiter Unterstützt die Trennung zwischen Leistungsschalter, Sammelschiene, Kabel und Steuerabschnitten.
Die Projektreferenz zeigt die Anwendbarkeit der Mittelspannungsschaltanlagentechnologie von Usune für spezialisierte Unternehmen Infrastruktur, bei der die Zuverlässigkeit der Stromverteilung und die Betriebssicherheit von entscheidender Bedeutung sind Überlegungen.
Das Produkt wird unter Bezugnahme auf die geltenden IEC- und GB-Anforderungen für Mittelspannungsschaltanlagen hergestellt elektrische Geräte. Usune arbeitet nach einem ISO 9001-Qualitätsmanagementsystem und einem ISO 14001-Umweltmanagementsystem Managementsystem und ISO 45001-Managementsystem für Arbeitssicherheit und Gesundheitsschutz.
Für die entsprechenden internationalen Märkte ist das Produkt auch mit CE-Zertifizierung erhältlich. Testberichte und technische Die Dokumentation kann je nach Projekt- und Kundenanforderungen bereitgestellt werden.
Die Standardkonfiguration deckt 3,6-kV-, 7,2-kV- und 12-kV-Anwendungen ab. Für ein bestimmtes Projekt sind die Nennspannung und Die Isolationsparameter sollten entsprechend den Anforderungen des elektrischen Systems bestätigt werden.
Der ausfahrbare Wagen ermöglicht den Transport des Vakuum-Leistungsschalters zwischen Betriebs- und Trennstellung. Dies Macht Inspektion, Prüfung, Austausch und Wartung bequemer als ein fest installierter Leistungsschalter Anordnung.
Das Five-Proof-System ist eine mechanische Sicherheitsverriegelung, die falsche Bedienabläufe verhindern soll. Es hilft Verhindern Sie eine unsachgemäße Betätigung des Leistungsschalters, eine Bewegung des Wagens unter Last, eine fehlerhafte Betätigung des Erdungsschalters, das Einschalten usw geerdeten Stromkreis und unbeabsichtigten Zugang zu unter Spannung stehenden Bereichen.
Ja. Die Schaltanlage kann als Einspeise-, Abgangs-, PT-, Mess-, Sammelschienen- oder Trennschaltschrank angeordnet werden entsprechend der elektrischen Konfiguration des Projekts.
Ja. Usune unterstützt OEM-Anforderungen wie Kundenlogos, Firmennamen und projektspezifische Konfigurationen. vorbehaltlich technischer und produktionstechnischer Bestätigung.
Bei Standardkonfigurationen beträgt die typische Produktionszeit etwa 15–20 Tage nach Zahlung und technischen Daten Bestätigung. Die tatsächliche Vorlaufzeit hängt von der Produktkonfiguration, der Menge und den Projektanforderungen ab.
Usune führt Qualitätsprüfungen von den Komponenten bis zur Endmontage durch und führt vor dem Versand Routinetests durch. Entsprechend den Kunden- und Projektanforderungen können entsprechende Testberichte bereitgestellt werden.
Die Standardgewährleistungsfrist beträgt 12 Monate ab Versanddatum, vorbehaltlich der vereinbarten Verkaufs- und technischen Bestimmungen Bedingungen.
Wenn Sie ein Mittelspannungs-Vcb-Panel für ein Kraftwerk, Umspannwerk, eine Industrieanlage oder ein Bergbauprojekt beschaffen, Ganz gleich, ob es sich um ein Gewerbegebäude oder ein spezielles Infrastrukturprojekt handelt, Usune kann Ihnen Konfigurationsunterstützung basierend auf Ihren Anforderungen bieten elektrische Anforderungen.
Senden Sie Ihr Übersichtsdiagramm, die Nennspannung, den Nennstrom, den Kurzschlussgrad, die Schrankanzahl und den Bedarf Funktionen an Usune zur technischen Bewertung und Angebotserstellung.
