Kyn28 Schaltanlage 20kv

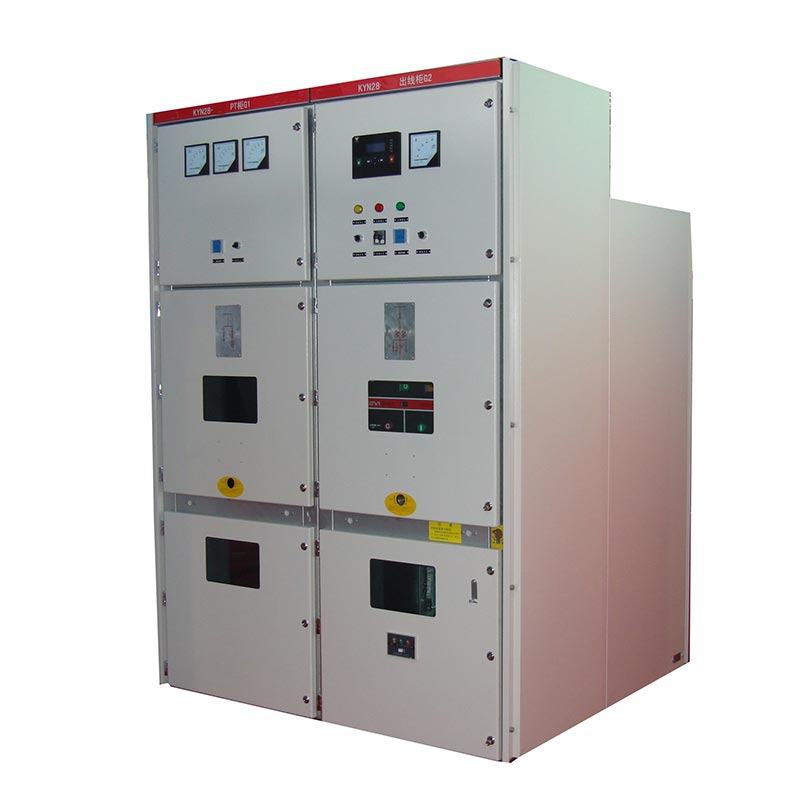

Die Usune Kyn28-Schaltanlage 20 kV ist eine metallgekapselte Dreiphasen-Wechselstrom-Schaltanlage für den Innenbereich, die hauptsächlich im 24-kV-Bereich eingesetzt wird Systeme, die den Empfang, die Verteilung, die Steuerung, den Schutz und die Überwachung elektrischer Energie ermöglichen.

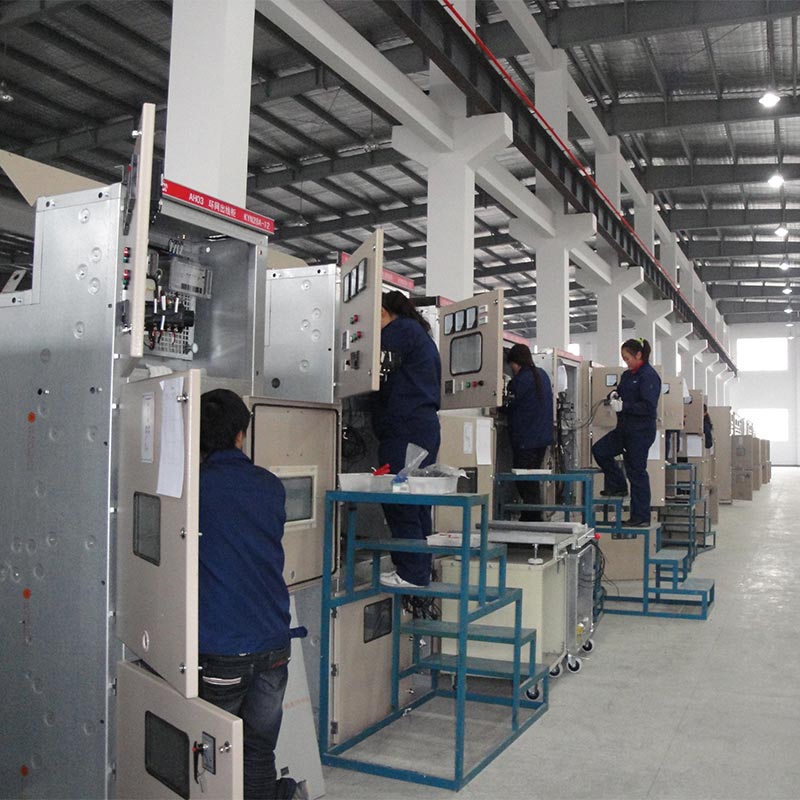

Das Produkt verwendet Luftisolierung + Wärmeschrumpf-/Epoxidbeschichtungsisolierung mit der Schutzart IP4X (Gehäuse). Aufgrund seiner kompakten Struktur und seines hohen Isolationsgrads eignet es sich für verschiedene Energieverteilungsszenarien in Innenräumen. Als Mittelspannungs-Stromverteilungslösung, hergestellt von einem professionellen chinesischen Hersteller, dieses Produkt mit seiner Stabile Leistung und standardisiertes Design haben sich für Kunden auf der ganzen Welt zu einem vertrauenswürdigen, hochwertigen Lieferanten entwickelt. Die gesamte Kernproduktion wird in unserer eigenen Fabrik abgeschlossen.

Niederspannungsschaltanlage

Mittelspannungsschaltanlage

Wichtigste technische Parameter

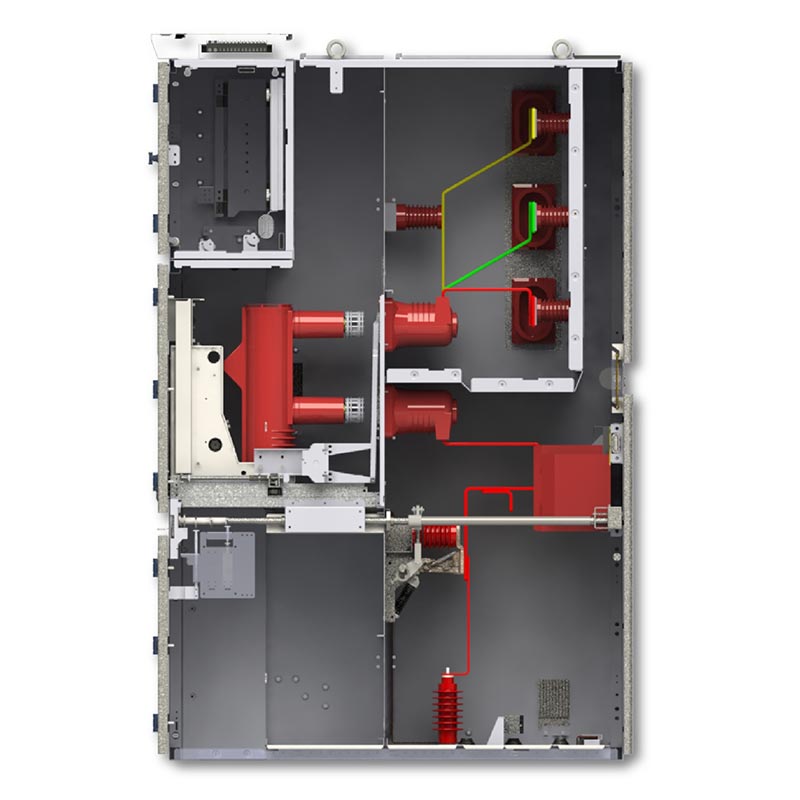

Schrankfachstruktur

1. Leistungsschalterfach: Installiert Vakuum-Leistungsschalterwagen vom Typ VS1/ZN63/VD4.
2. Sammelschienenfach: Ordnet Hauptsammelschienen, Abzweigsammelschienen und Isolatoren an.
3. Kabelfach: Ausgestattet mit Stromwandlern, Spannungswandlern, Erdungsschaltern, Kabelklemmen usw.
4. Steuerinstrumentenfach: Installiert Relais, Schutzgeräte, Instrumente und Sekundärkreise.
5. Druckentlastungskanal: Ausgestattet mit einer Lichtbogenentlastungsvorrichtung an der Oberseite, um die Betriebssicherheit zu verbessern.

Kernproduktfunktionen

1. Ganzmetall-Isolationsstruktur zur Verhinderung von Fehlerausbreitung und gegenseitiger Beeinflussung.
2. Vollständige fünfstufige mechanische Verriegelung, um ein versehentliches Öffnen, Schließen oder Eindringen in unter Spannung stehende Bereiche zu verhindern Fächer.
3. In der Mitte montierter abnehmbarer Wagen, der die Bedienung und Wartung von vorne ermöglicht und Reparaturen erleichtert.
4. Die Kyn28-Schaltanlage 20 kV verfügt über ein hohes Isolationsniveau, eine starke Fehlerfestigkeit, eine kompakte Struktur und ist für geeignet verschiedene Stromverteilungssysteme.
5. Erfüllt internationale und nationale Standards mit stabiler und zuverlässiger Qualität.

Anwendungsfall aus der Praxis

Ein Energieverteilungsstationsprojekt in einem Industriepark. Ein wichtiger Industriepark der Provinz umfasst mehrere Fabrikgebäude, Bürogebäude und unterstützende Energieanlagen, die eine extrem hohe Zuverlässigkeit erfordern Sicherheit in der Stromversorgung. Für das Projekt wurden 16 Usune Kyn28-Schaltanlagen mit 20 kV und einem Nennstrom von 1250 A ausgewählt einen Kurzschlussausschaltstrom von 31,5 kA.

Seit der Inbetriebnahme arbeitet das Gerät über zwei Jahre lang stabil und behebt Kurzschlussfehler schnell ohne Sicherheitsvorfälle. Die an der Vorderseite angebrachte Wartungsstruktur reduziert die Wartungsschwierigkeiten erheblich und Ausfallzeiten, was von der Betriebs- und Wartungsabteilung des Parks großes Lob erhielt.

Produktaußenmaß

Projektreferenz

Cas-Space-Raketenstartprojekt

Testbericht

FAQs

F1: Welche Spannungspegel gelten für die KYN28-24-Schaltanlage?

A1: Dieses Produkt hat eine Nennspannung von 24 kV und ist mit dreiphasigen Wechselstromnetzen mit 50/60 Hz kompatibel 3,6-12-kV- und 24-kV-Stufen.

F2: Welche Art von Vakuum-Leistungsschalter sollte mit der Schaltanlage verwendet werden?

A2: Die Standardkonfiguration umfasst einen Vakuum-Leistungsschalterwagen vom Typ VS1 (ZN63) und ist auch kompatibel mit Leistungsschalter nach Industriestandard wie der VD4, die eine hohe Austauschbarkeit bieten.

F3: Ist die Kyn28-Schaltanlage 20 kV für Schwerlastanwendungen wie Industrie- und Bergbauunternehmen geeignet? Rechenzentren?

A3: Ja. Das Produkt hat einen maximalen Nennstrom von 3150 A und einen Kurzschlussausschaltstrom von 31,5 kA. demonstriert eine hohe Widerstandsfähigkeit und erfüllt die Stromverteilungsanforderungen kritischer Lasten in der Industrie und Bergbauunternehmen, Rechenzentren, Hochhäuser und andere ähnliche Anwendungen.
