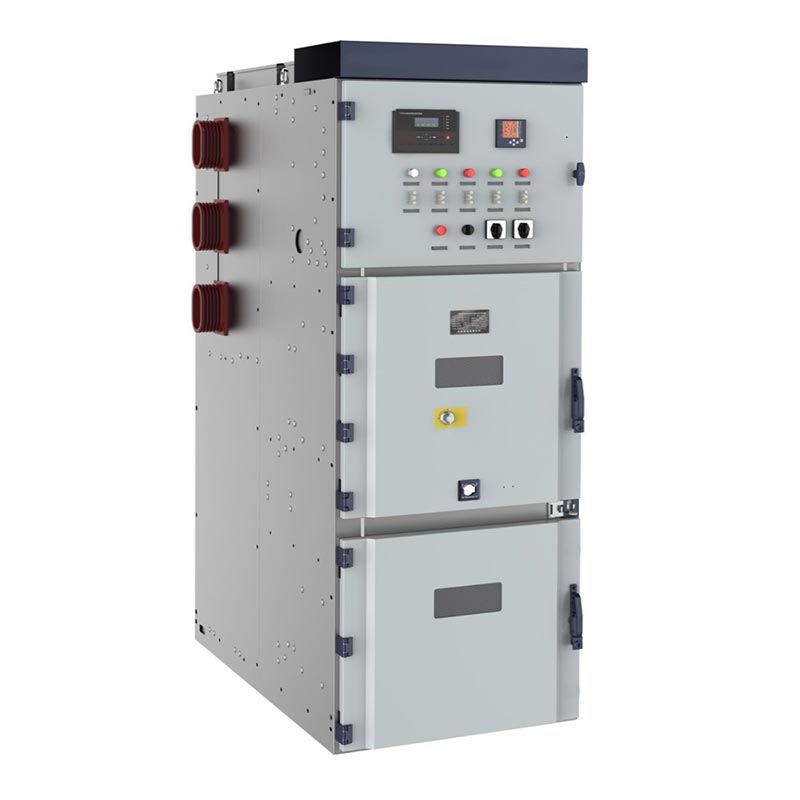

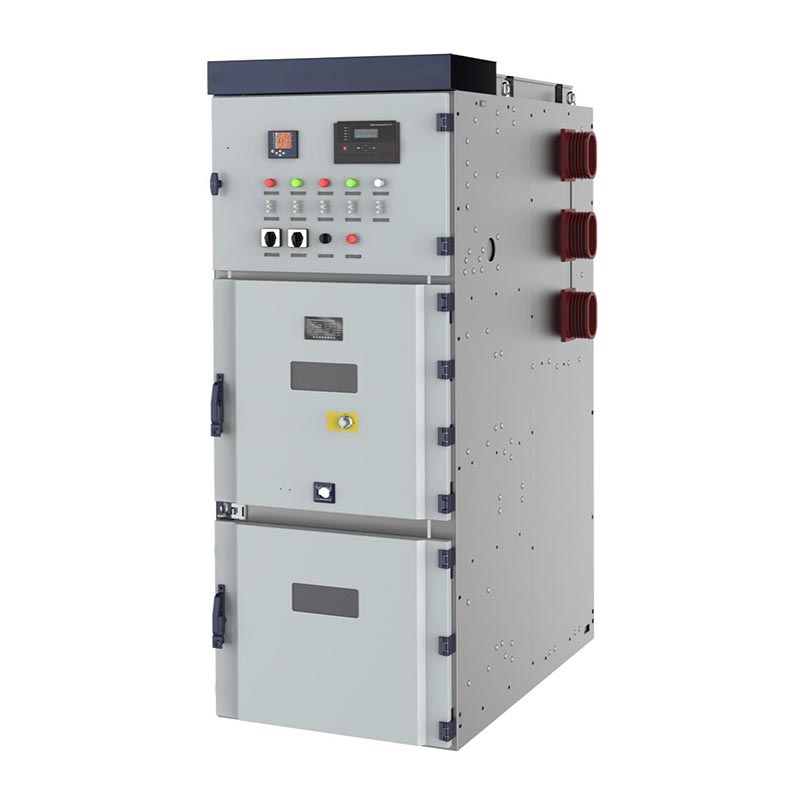

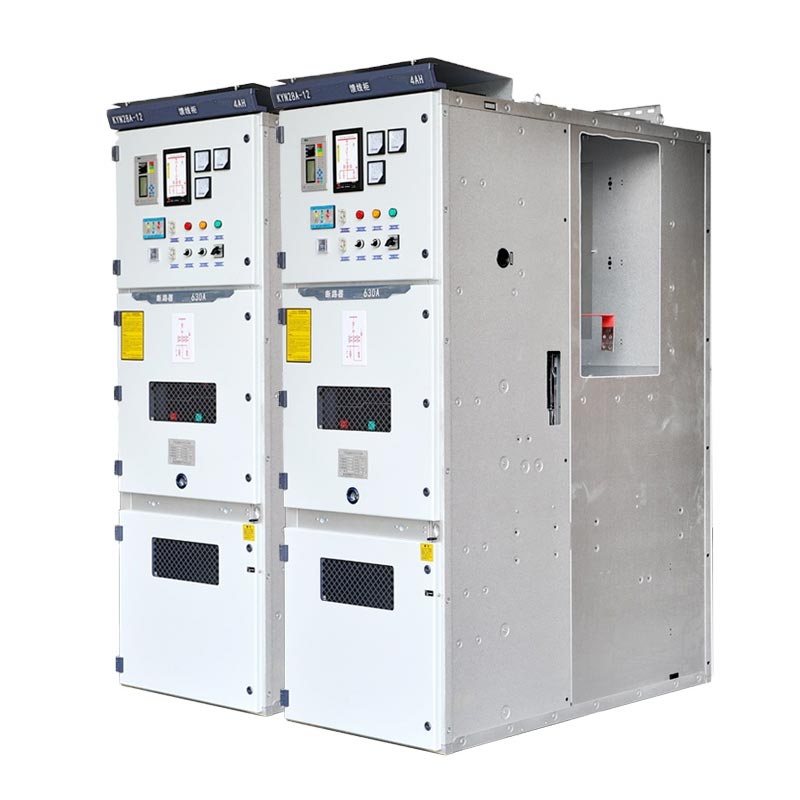

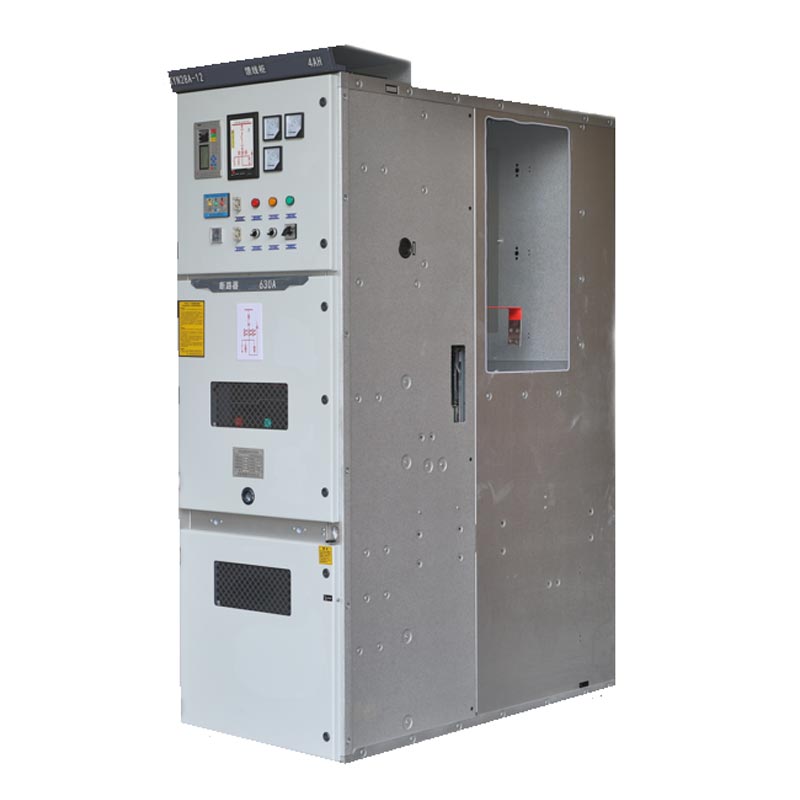

Die Usune Kyn28-Schaltanlage 24 kV ist eine metallgekapselte ausfahrbare Mittelspannungs-Vakuumschaltanlage für den Innenbereich mit Nennleistung Spannungen, die die gängigen Spannungsbereiche 13,8 kV, 17,5 kV, 20 kV und 24 kV abdecken. Speziell entwickelt für dreiphasigen Wechselstrom 50/60 Hz Seine Kernfunktionen sind effizienter Stromempfang und präzise Verteilung bei gleichzeitiger Ermöglichung von Echtzeit Schaltkreissteuerung, Fehlerschutz und Betriebsstatusüberwachung. Als Benchmark-Produkt aus Usunes 14-jähriger Erfahrung Erfahrung im elektrischen Mittelspannungsbereich, sein Design integriert ausgereifte Struktur und fortschrittliche Technologie, Das Gleichgewicht zwischen elektrischer Leistung und einfacher Bedienung und Wartung sowie die vollständige Erfüllung der wesentlichen Mittelspannungsanforderungen Energieverteilungsbedürfnisse der Energie-, Industrie- und Gebäudebranche.
Niederspannungsschaltanlage
Mittelspannungsschaltanlage
Die Kyn28-Schaltanlage 24 kV hält sich strikt an mehrere maßgebliche nationale und internationale technische Standards um die Konformität während des gesamten Design-, Produktions- und Testprozesses sicherzustellen. Zu den Kernstandards gehören:
- Nationale Normen: GB3906-2006 „3,6–40,5 kV AC metallgekapselte Schalt- und Steuergeräte“, GB/T11022 „Allgemeines“.
Technische Anforderungen für Hochspannungsschaltanlagen und -steuergeräte“, DL/T404 „Technische Bestellbedingungen“.
AC-Hochspannungsschaltanlage für den Innenbereich
- Internationaler Standard: IEC62271-200 „Metallgekapselte AC-Schaltanlagen und Steueranlagen mit einer Nennspannung über 1 kV.“
und unter 52 kV“
1. Temperatur: -15℃~40℃; Luftfeuchtigkeit: Tagesdurchschnitt ≤95 %, Monatsdurchschnitt ≤90 %
2. Höhe ≤1000 m, seismische Intensität ≤8 Grad
3. Frei von korrosiven und brennbaren Gasen und häufigen Vibrationen; Spezielle Betriebsbedingungen können individuell angepasst werden
nach Verhandlung.

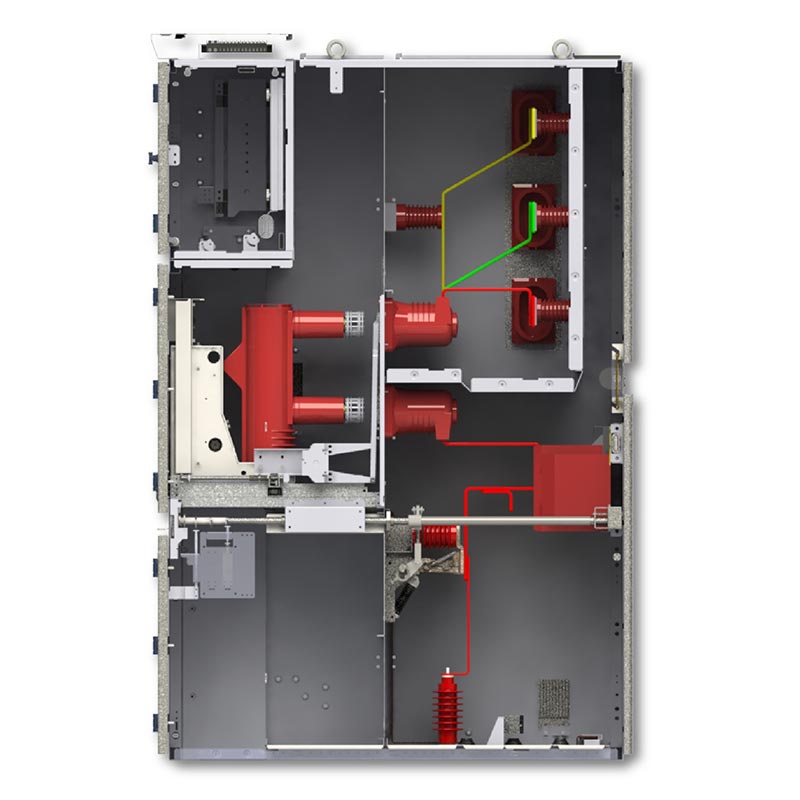

1. Gepanzerte, geschlossene Struktur: Unabhängig voneinander unterteilte Funktionsräume isolieren Lichtbögen und erhöhen so die Sicherheit.
2. Abnehmbarer Handwagen: Erleichtert den Austausch und die Wartung von Komponenten und verkürzt die Betriebszeit.
3. Doppelte Verriegelung: Bietet fünffachen Schutz und verhindert Fehlbedienungen.
4. Vakuum-Lichtbogenlöschung: Starke Lichtbogenlöschfähigkeit, lange Lebensdauer, geeignet für häufigen Betrieb.
5. Druckentlastungskanal: Direktionale Druckentlastung im Fehlerfall, um umliegende Geräte zu schützen.
| Parameterkategorie | Kernindikatoren |
| Nennspannung | 13,8 kV, 17,5 kV, 20 kV, 24 kV |
| Nennfrequenz | 50Hz/60Hz |
| Nennstrom | 630A ~ 3150A |
| Nenn-Kurzschluss-Ausschaltstrom | 25kA~50kA |
| Schutzstufe | IP4X (Schrank), IP2X (zwischen den Fächern) |
| Artikel | Einheit | Parameter | |
| Nennspannung | kV | 24 | |
| Nennfrequenz | Hz | 50 | |
| Nennstrom des Leistungsschalters | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| Nennstrom des Schaltschranks | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| Dynamischer Nennstrom (4s) | kA | 16, 20, 25, 31,5, 40, 50 | |
| Bemessungsdauerstrom (Spitze) | kA | 40, 50, 63, 80, 100, 125 | |
| Bemessungskurzschlussausschaltstrom | kA | 16, 20, 25, 31,5, 40, 50 | |
| Nenn-Kurzschluss-Einschaltstrom | kA | 40, 50, 63, 80, 100, 125 | |
| 1min Netzfrequenzspannungsfestigkeit | Pol-Pol, Pol-Erde | kV | 65 |
| Über Isolierdistanz hinweg | kV | 79 | |
| Blitzstoßfestigkeit (Spitze) | Pol-Pol, Pol-Erde | kV | 125 |
| Über Isolierdistanz hinweg | kV | 145 | |
| Schutzstufe | IP4X für Gehäuse, IP2X für Isolierraum und Leistungsschalterraum offen | ||
| Hinweis: Die Kurzschlusskapazität des Stromwandlers sollte separat berücksichtigt werden. | |||
Fall 1: Stromverteilungsprojekt in einem großen Chemieindustriepark in Südostasien. Usune, als Profi Der Hersteller stellte für diesen Park 82 Schaltfelder zur Verfügung, die für schwere Lasten geeignet sind und keine Leistungseinbußen aufweisen nach 3 Jahren Dauerbetrieb zum lokalen Maßstab geworden.
Fall 2: Stromverteilungsprojekt in einem Superhochhaus-Gewerbekomplex in China. Angewendet auf einen 428-Meter-Super Hochhaus-Unterstation, sein kompaktes Design und sein hoher Schutz passen sich der geschlossenen Umgebung an und sorgen dafür stabile Stromversorgung für einen täglichen Strom von über 100.000 Menschen.
1. Professionelle Stärke: 14 Jahre intensive Kultivierung, unabhängige Forschung und Entwicklung sowie maßgeschneiderte Produktion
Fähigkeiten.

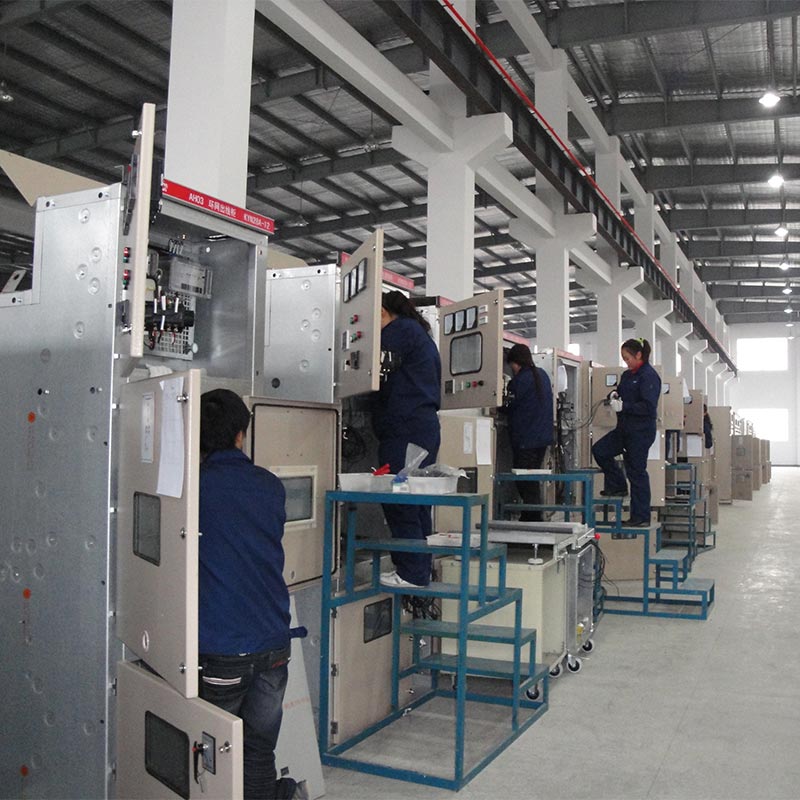

2. Strenge Qualitätskontrolle: Vollständige Qualitätskontrolle, jedes Gerät wird mit einem vollständigen Testbericht geliefert.
3. Effiziente Lieferung: Standardbestellungen werden in 15–20 Tagen geliefert und können an dringende Bedürfnisse angepasst werden.
4. Anpassungsdienste: Unterstützt OEM-, Logo- und Parameteranpassungen, um individuelle Anforderungen zu erfüllen.
5. After-Sales-Garantie: 12 Monate Garantie, After-Sales-Reaktion und Lösung innerhalb von 1-3 Tagen.
Die Usune Kyn28-Schaltanlage 24 kV hat sich mit ihrer ausgereiften Technologie und zuverlässigen Leistung zur bevorzugten Schaltanlage entwickelt Wahl für die Mittelspannungs-Stromverteilung weltweit. Nutzung der Vorteile der chinesischen Lieferkette und Mit der direkten Fabrikversorgung positioniert sich Usune als professioneller Hersteller und zuverlässiger Lieferant und trägt dazu bei die Entwicklung der globalen Energieinfrastruktur.
